5. Параметры схемы замещения каскада.
Определяем параметры схемы замещения VT по переменному току:

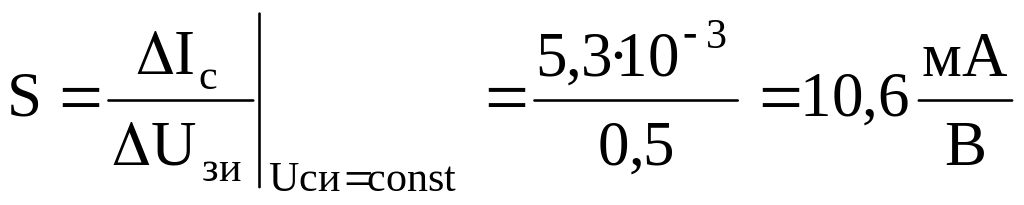

1. Крутизна стоко - затворной ВАХ:
.
Внутреннее сопротивление транзистора :
.
3. Коэффициент усиления транзистора VT :
.
6. Расчет нелинейных искажений каскада.
Для этого определим амплитуды гармоник тока стока по сквозной динамической характеристике Iс(Eист) методом пяти ординат.
Напряжение источника рассчитывается по следующим формулам:
Eист = Iвх·(Rист+Rз) Iвх·Rз;
Iвх = Uзи/Rз;
.
Данные заносим в табл.6.1:
Таблица 6.1
Ic, мА |
Uзи = Eист, В |
25.5 |
0 |
20.6 |
0.5 |
15.5 |
1 |
10.8 |
1.5 |
5.6 |
2 |
2.3 |
2.5 |
Строим сквозную динамическую характеристику Iс=f(Eист):

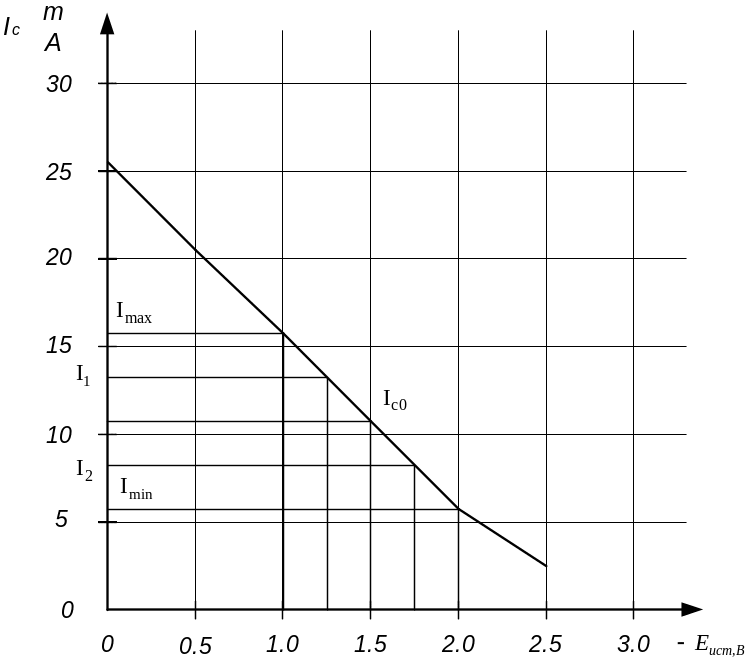

Рис. 6.4. Сквозная динамическая характеристика предусилителя.
По сквозной динамической характеристике находим номинальные токи:
Imax=15,6 мА;
Imin =5,7 мА;
I0=10,8 мА;
I2=8,2 мА;
I1=13 мА.
Далее определяем амплитуды гармоник тока
Находим коэффициент нелинейных искажений для транзистора, работающего в режиме А, по формуле:
,
что удовлетворяет исходным требованиям: γ = 2.9% < 3%.
7. Характеристики каскада.
1. Эквивалентное сопротивление транзистора Rэкв:
.
2. Коэффициент усиления каскада по напряжению:
Ku = S·Rэкв = 10,6·460·10-3 = 4,9.
3. Входное сопротивление каскада принимаем равным величине сопротивления Rз:
Rвх = Rз = 500 кОм.

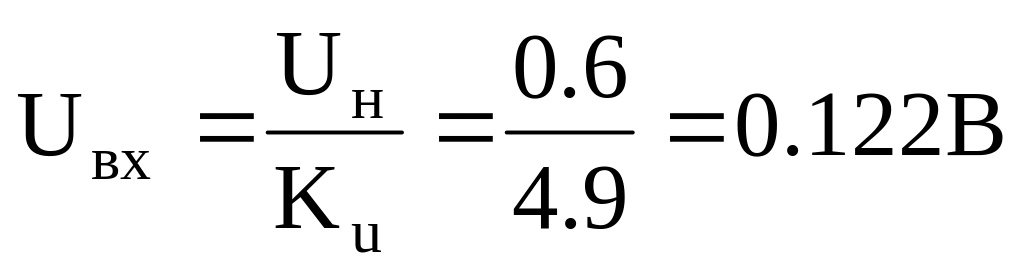

4. Входное напряжение каскада:
.
5. Входная мощность:
.
6. Коэффициент усиления мощности:
.
7. Коэффициент усиления тока:
.
8. Расчет конденсаторов с, Си.
Хс(fн) << R. , отсюда определяем С.
1. Находим емкость конденсатора истоковой цепи Си:
.
Ucmax =2·(0,011·125) = 2,75 В.
Выбираем Си=10 мкФ.
Тогда тип Си: К53-1-102020%.
2. Находим емкость конденсатора С:
Выбираем С =0,033 мкФ.
Тогда тип С: К53-1-0,0332020%.
Тип конденсатора определяет Uco (берем Ucmax=2* Uco) по постоянному току.
9. Расчет звена оос.
1. Расчет требуемой глубины ОС.
Примем Гsin = (0.90.95)тз = (0.90.95)·0,21% = 0,2%.
.
,
где - коэффициент обратной связи, равный
,
F – глубина обратной связи.
.
Глубина обратной связи равна:
.
2. Учет влияния ООС на Кu предварительного усилителя.
При введении ООС в цепи с резистором Rи возникает местная обратная связь, которая уменьшает KПУ.
Коэффициент местной обратной связи рассчитываем по формуле:
.

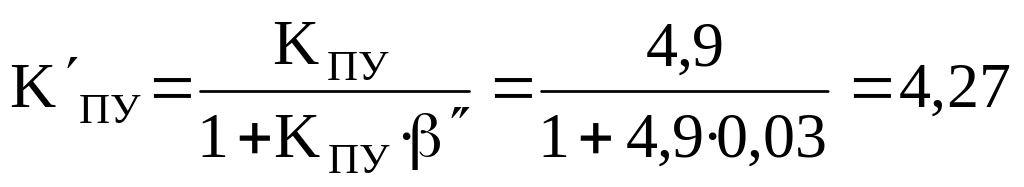

Тогда, KПУ с учетом влияния местной ОС равен
.
Уточняем коэффициент усиления усилителя синусоидального источника:
Ku = K2УМ·K1УМ·KПУ = 15,1·1,74·4,27=112,3.

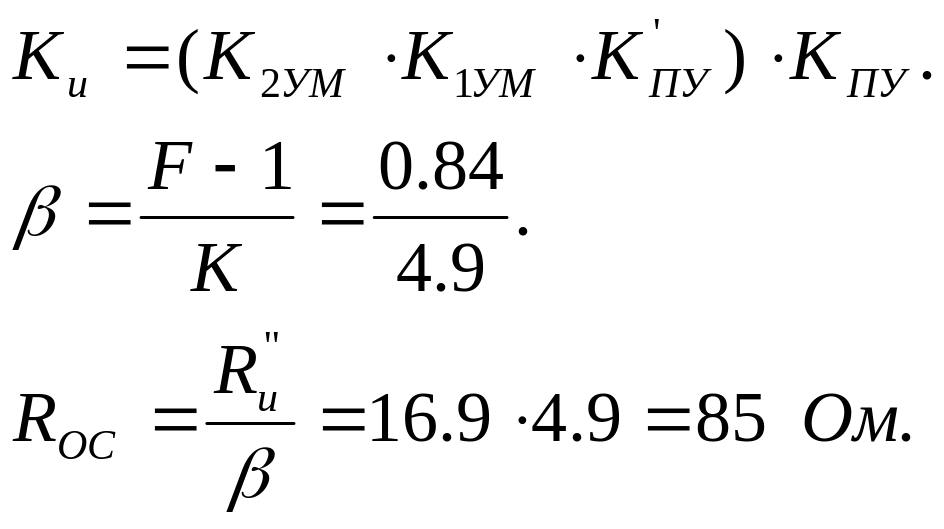

Теперь рассчитываем требуемый коэффициент ООС:
.
Расчет резистора Rос.
.
Отсюда:
.
Примем Rос= 18 Ом.
Рассчитаем мощность, выделяемую на этом резисторе:
Pос = (Ic0)2·Rос = (0,0108)2·18 = 0,0023 Вт < 0,125 Вт.
Тогда тип Rос: МЛТ-0,125-±10%.
Желаемая величина Rос >> Rн (Rос 10Rн). В противном случае будет сильное влияние на выходной сигнал ООС.
Т.к. Rос малая величина, то это является показанием к увеличению коэффициента передачи усилителя, что необходимо сделать путем применения дополнительного аналогичного предварительного усилителя на полевом транзисторе.
Т.е. величина увеличивается в раз, где n - число дополнительно введенных каскадов предварительного усиления.
