Зміст

Вступ 3

Лабораторна робота №1. Метоли дослідження математичних

функцій. 4

Лабораторна робота №2. Рішення задач лінійної алгебри.

Операцї над векторами та матрицями 8

Лабораторна робота №3. Обчислення коренів поліному.

Розв’язування систем лінійних рівнянь 12

Лабораторна робота №4. Розв’язування нелінійних рівнянь та

систем нелінійних рівнянь. 16

Лабораторна робота №5. Розв’язування дифференційних рівнянь

та систем дифференційних рівнянь 20

Лабораторна робота №6. Чисельне інтегрування та дифферен-ціювання функцій 24

Лабораторна робота №7. Методи інтерполяції функцій 28

Лабораторна робота №8. Аппроксимація залежностей за

масивами даних 32

Лабораторна робота №9. Рішення задач оптимізаційного типу 36

Література 40

Вступ

Обчислювальна математика (ОМ) - це розділ математики, що включає коло питань, зв'язаних з використанням електронних обчислювальних машин (ЕОМ). Часто термін ОМ розуміється також як теорія чисельних методів і алгоритмів вирішення типових математичних завдань.

В ОМ можна виділити наступні три великі розділи. Перший пов'язаний із вживанням ЕОМ в різних областях наукової і практичної діяльності і може бути охарактеризований як аналіз математичних моделей. Другий — з розробкою методів і алгоритмів вирішення типових математичних задач, що виникають при дослідженнях математичних моделей. Третій розділ пов'язаний з питанням про спрощення взаємин людини з ЕОМ, включаючи теорію і практику програмування завдань для ЕОМ, у тому числі автоматизацію програмування завдань.

Аналіз математичних моделей включає вивчення постановки задачі, вибір моделі, аналіз і обробку вхідної інформації, чисельне рішення математичних задач, що виникають у зв'язку з дослідженням моделі, аналіз результатів обчислень, і, нарешті, питання, пов'язані з реалізацією отриманих результатів.

Використання математичних моделей дозволяє виконувати дослідження не з реаальними об’єктами, наприклад машинами під час їх розробки та удосконалення, а з комп’ютерними програмами, що значно зменшує витрати коштів та часу.

Вивчення реальних явищ на основі аналізу побудованих моделей як правило, вимагає розвитку чисельних методів і залучення ЕОМ. Таким чином, в ОМ важливе місце займають чисельні методи вирішення поставлених математичних задач.

Як приклад типових задач ОМ можна назвати задачі лінійної алгебри, чисельні методи диференціювання і інтегрування функцій одної або декількох змінних; чисельні методи рішення звичайних диференціальних рівнянь. Значне число досліджень присвячене чисельним методам вирішення рівнянь з частковими похідними. Тут великий напрям складають «економічні методи», тобто методи, що дозволяють отримувати результати при відносно малому (економному) числі операцій.

Напрямом ОМ, що швидко розвивається, є чисельні методи оптимізації. Завдання оптимізації полягає у вивченні екстремальних (найбільших або найменших) значень функціоналів на певній множині.

Одним із спеціалізованих середовищ для рішення задач обчислювальної математики на ЕОМ є пакет прикладних програм автоматизованих математичних розрахунків MathCad.

Робота з документами MATHCAD не вимагає обов'язкового використання можливостей головного меню, оскільки основні з них дублюються кнопками швидкого управління, які розташовані в зручних переміщуваних за допомогою миші набірних панелях-палітрах. Набірні панелі з'являються у вікні редагування документів при активізації кнопок-піктограм. Вони служать для виведення заготовок-шаблонів математичних знаків (цифр, знаків арифметичних операцій, матриць, знаків інтеграла, похідних, границь та ін.).

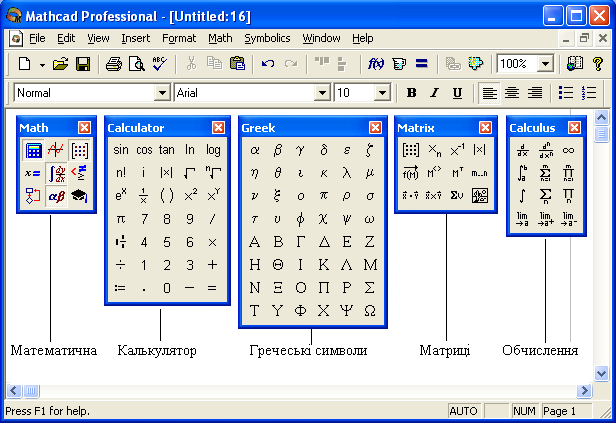

Основні математичні панелі інструментів наведені на рис. 1:

Рисунок 1 – Основні математичні панелі інструментів MathCad

Лабораторна робота №1 Рішення задач лінійної алгебри. Операцї над векторами та матрицями

Для дій із векторами та матрицями використовується панель інструментів Matrix:

а також меню команд Symbolics/ Matrix.

Приклади операцій над векторами і матрицями можна переглянути у середовищі MathCad Help/ Resource Center/ Quick Sheets/ Vectors and Matrices.

Функії для операцій із веторами:

lenght (V)	повертає довжину вектора;
last (V)	повертає індекс останнього елемента;
max (V)	повертає максимальний за значенням елемент;
min (V)	повертає мінімальний за значенням елемент;
Re (V)	повертає вектор дійсних частин вектора з комплексними елементами;
Im (V)	повертає вектор уявних частин вектора з комплексними елементами;

Функії для операцій із матрицями:

Augment(M1, M2)	Поєднує в одну матрицю матриці М1 и М2, які мають однакову кількість рядків;
identity (n)	Створює одиничну квадратну матрицю розміром n*n;
stack (M1, M2)	Объединяет в одну матрицы М1 и М2, имеющие одинаковое число столбцов, располагая М1 над М2;
Re (M)	Повертає матрицю дійсних частин матриці М з комплексними елементами;
Im (M)	Повертає матрицю уявних частин матриці М з комплексними елементами;

Специальні характеристики матриць:

cols (M)	повертає кількість стовпчиків матриці М;
rows (M)	повертає кількість рядків матриці М;
tr (M)	повертає суму діагональних елементів квадратної матриці М;

Функції для сортування векторів і матриць:

sort (V)	Сортування елементів вектора за зростанням значень;
reverse (V)	Сортування елементів (після sort) у зворотньому порядку;
csort (M,n)	Сотрування матриці за n-стовпчиком;
rsort (M,n)	Сотрування матриці за n-рядком;

Завдання:

Виконати операції над векторамим та матрицями згідно варіантам (для застосування деяких функцій вектори-рядки при необхідності транспонувати у вектори-стовпці):

Таблиця 7 – Початкові дані для обробки векторів і матриць:

Завдання	№ варіанта
	1	2	3	4	5
1. Вивести кількість елементів вектора, максимальний елемент і останній елемент
2. Транспонувати вектор	V1	X	T	Z	R
3. Знайти суму векторів	V1+V2	X+Y	T+U	Z+S	R+O
4. Визначити суму елементів вектора	V1	Y	U	S	O
5. Знайти значення функції	cos(V1)	Y3		5∙sin(Z)	3∙ctg®
6. Вивести кількість рядків та стовпчиків матриці
7. Транспонувати матрицю	A	N	K	M	L
8. Знайти визначник матриці
9. Знайти обернену матрицю	B-1	M-1	L-1	Q-1	D-1
10. Знайти значення функції	A2	tg(N)	cos (K)	ctg(M)	sin(L)
11. Відсортувати вектор у прямому та зворотному порядку	V1	X	T	Z	R
12. Упорядкувати матрицю за стовпчиком та рядком	A 2 1	N 1 2	K 0 1	M 2 3	L 2 1
13. Виділити з матриці вектор-стовпець	A 2	M 2	L 2	Q 3	D 2
14. Знайти			K1,12-	M2,3+Q3,22	L1,2+D2,2
15. Обчислити	-A/2	-N2			-L4
16. Додати в кінець матриці вектор-стовпець	A	N	L	Q	D
17. Виділити дійсну та уявну частину матриці
18. Задати одиничну матрицю Розміром	M1 4x4	K 3x3	Z 5x5	E 4x4	K 3x3
19. Знайти суму діагональних елементів матриці	M1	K	Z	E	K
20. Знайти векторний добуток

Продовження таблиці 7

Завдання	№ варіанта
	6	7	8	9	10
1. Вивести кількість елементів вектора, максимальний елемент і останній елемент
2. Транспонувати вектор	V1	X	T	Z	R
3. Знайти суму векторів	V1+V2	X+Y	T+U	Z+S	R+S
4. Визначити суму елементів вектора	V1	Y	U	S	O
5. Знайти значення функції	cos(V2)	Y2		5∙sin(Z)	3∙ctg(R)
6. Вивести кількість рядків та стовпчиків матриці
7. Транспонувати матрицю	A	N	K	M	L
8. Знайти визначник матриці
9. Знайти обернену матрицю	B-1	M-1	L-1	Q-1	D-1
10. Знайти значення функції	A2	сtg(N)	cos (K)	tg(M)	sin(L)
11. Відсортувати вектор у прямому та зворотному порядку	V1	X	T	Z	R

12. Упорядкувати матрицю за стовп-чиком та рядком	A 2 1	N 1 3	K 1 1	M 2 3	L 2 1
13. Виділити з матриці вектор-стовпець	A 2	M 2	L 2	Q 3	D 2
14. Знайти			K1,12-	M2,3+Q3,22	L1,2+D2,2
15. Обчислити	-A/2	-N2			-L4
16. Додати в кінець матриці вектор-стовпець	A	N	L	Q	D
17. Виділити дійсну та уявну частину матриці
18. Задати одиничну матрицю Розміром	M1 5x5	K 2x2	Z 5x5	E 4x4	K 3x3
19. Знайти суму діагональних елементів матриці	M1	K	Z	E	K
20. Знайти векторний добуток

Таблиця 8 – Приклади дій над векторами і матрицями:

Що робимо:	Як робимо:
Створення та транспонування вектора х
Сума елементів вектора
Мінімальний елемент вектора х
Максимальний елемент
Останній елемент
Кількість елементів вектора х
Сортування елементів вектора х у прямому та зворотньому порядку
Кількість стовпчиків та рядків матриці А
Сортування матриці А за другим стовпчиком та першим рядком
Додати вектор у кінець матриці
Виділити з матриці другий стовпчик у вигляді окремого вектора
Визначник матриці
Обчислити функцію від усіх елементів матриці
Виділити з матриці комплексних чисел дійсну та уявну частини
