Министерство сельского хозяйства Российской Федерации
Тюменская государственная сельскохозяйственная академия
Механико-технологический институт
Кафедра: энергообеспечение сельского хозяйства
Курсовая работа
по «Светотехнике и электротехнологии»
Проект осветительной установки мастерской МТИ.
Выполнил: студент 047гр.
Ежов М.В.
Проверил: Козлов А.В.
Тюмень, 2011 г.
Содержание
Введение………………………………………………………….…………….….3
Задание на курсовую работу……………………………………………………4
1.Светотехнический раздел …………………………………….………………..5
2.Электрический раздел……………………….……………………………..….11
Заключение……………………………………………………………………….19
Литература……………………………………………………………………….20
Введение
Рационально спроектированные и грамотно эксплуатированные осветительные установки позволяют компенсировать нехватку естественного света при минимальных затратах электроэнергии, электротехнического оборудования и материала. В данном курсовом проекте я рассмотрю такие методы расчета осветительных установок, как точечный метод, метод коэффициента использования светового потока, метод удельной мощности. С помощью этих методов я произведу подбор осветительных приборов для их применения в данном помещении. Также в данном курсовом проекте будут задеты вопросы подбора защитной аппаратуры, проводки и щиты освещения.
Задание на курсовую работу
Рассчитать освещение мастерской МТИ.
Исходные данные
Длина (А) |
Ширина (В) |
Высота (H0) |
Освещённость Eнорм |
11,4м |
8,5 м |
3,8 м |
300 лк |
Норма освещения молочное отделение при использовании люминесцентных ламп составляет
Для данного помещения применим тип источника света - трубчатые люминесцентные лампы с косинусной (Д) КСС (кривой силы света). Размещение светильников выбираем равномерное. Тип освещения – технологическое. Система освещения – общая.
Для данного помещения применим светильник ЛСП 15 2х40 (предназначены для общего освещения производственных помещений с повышенной влажностью и запыленностью.
Маркировка светильника:
Л – для люминесцентных ламп
С – подвесной
П – для производственных помещений
15 - серия
Контрольные точки для расчета точечным методом:
рабочей зоны: Е,Л; нерабочей зоны: А,Г.
1. Светотехнический раздел
Расчёт размещения светильников
Определим оптимальное расстояние между светильниками в ряду
и - относительные светотехнические и энерготехнические наивыгоднейшие расстояния между светильниками.
Нр – расчётная высота подвеса светильников, м ( определяем измерениями)
По таблице №5 методических указаний выбираем наивыгоднейшие расстояния.
- 1,2 м, - 1,6 м.
Определим расчётную высоту подвеса светильников, м.
3,3 м
hсв- высота свеса светильника;
hраб- высота до рабочей поверхности (в данном случае до пола).
Принимаем расстояние между светильниками L=4,62 м.
Крайние светильники установим на расстоянии 1,386 м от стен.
Расстояние между рядами рассчитывается аналогично расстоянию между светильниками.
Определим число светильников по длине и ширине помещения:
, принимаем 3 светильников по длине помещения.
, принимаем 3 светильника по ширине помещения. где А,В – длина и ширина помещения соответственно
Определим общее количество светильников в помещении:
светильников

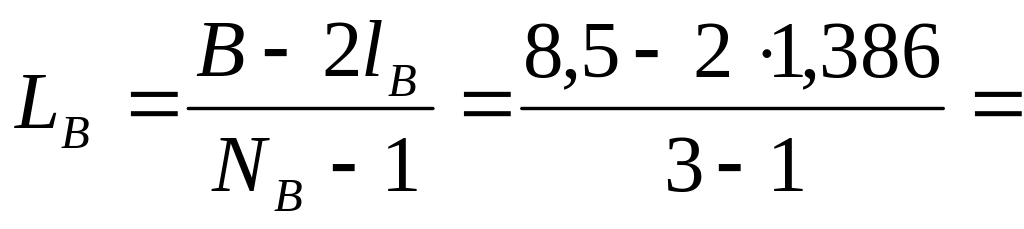

Определим действительные расстояния между светильниками в ряду и между рядами.
4,314 м 2,864 м
