Лабораторное занятие 13
ТЕМА: ИССЛЕДОВАНИЕ РЕЗОНАНСА ТОКА
Цель занятия: экспериментально получить условие резонанса тока.

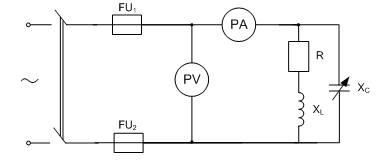

Схема опыта:
№ опыта |
U, В |
I1, A |
I2, A |
XК, Ом |
ВК, См |
ХС, Ом |
ВС, См |
C, мкФ |
QК, ВАр |
QC, ВАр |
Q, ВАр |
PК, Вт |
S, ВА |
IL, A |
Ia, A |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Расчетные формулы:
Zk=U/I1 |
Xk=√ Zk2- R2 |
ВК=XК,/Zk2 |
gK=R/Zk2 |
Xc=106/(314*C)=Uc/I |
Z=U/I2 |
Вc=Xc,/Z2 |
Qk=U2·ВК |
Qc=U2·Вc |
Q=Qk-Qc |
S=U*I |
IL=U · Bk |
Ia=U · gk |
По измеренным и вычисленным данным для трех режимов построить векторные диаграммы токов:
Масштаб напряжения МU = ____В/см
Масштаб тока МI = ______А/см
По измеренным и вычисленным значениям построить в общих координатах графики зависимостей:
I=f(вc) |
I1=f(вc) |
I2=f(вc) |
Вывод:
характер изменения тока, мощности, падения напряжения на участках цепи в зависимости от изменения сопротивлений |
|
|
|
|
|
|
|
|
|
|
|
|
|
Ответы на контрольные вопросы:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Оценка:_________________
Дата проверки: ________________
Подпись преподавателя: ____________________
