2. Домішкова провідність напівпровідників.
Якщо у кристалі напівпровідника замістити власні атоми на атоми домішок з одним зайвим валентним електроном, то цей зайвий електрон легко відривається від остова і стає вільним. Наприклад, енергія відриву валентного електрона від атома фосфора (іонізація) становить 10.3 В, а енергія відриву цього електрона у кристалі германія під впливом кристалічного поля складає 0.05 еВ. У випадку коли концентрація домішки буде більшою ніж концентрація власних носіїв струму, вільні електрони домішок стануть основними носіями струму. Така домішка назівається донорною, а напівпровідник називають n-напівпровідником. Провідність донорного напівпровідника записують у вигляді .
Якщо домішка буде мати число валентних електронів на один менше, ніж це необхідно для утворення повного зв'язку у кристалі, то виникне дірка. Перехід валентного електрона на вакансію домішки потребує енергію, як і у випадку донорної домішки, коло 0.05 еВ. У випадку коли концентрація домішки буде більшою ніж концентрація власних носіїв струму, то дірки домішок стануть основними носіями струму. Така домішка назівається акцепторною, а напівпровідник називають p-напівпровідником.
П ровідність акцепторного напівпровідника записують у вигляді .
Для власної провідності залежність концентрації n електронів провідності та дірок від температури має вид
,
де - енергія активації.
Для домішкової провідності залежність концентрації n носіїв струму від температури має вид
,
де - енергія відриву валентного електрона донорної домішки, або енергія переходу валентного електрона напівпровідника на вакансію акцепторної домішки.

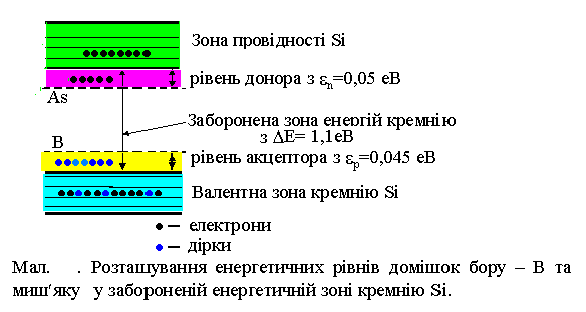

Нижче у таблиці наведені значення характеристик електронів та дірок різних домішок. Як видно з таблиці, енергії відриву електронів донорних домішок досить малі у той же час енергія іонізації атомів цих домішок досить значна і становить для фосфору Р 10.3 еВ, для миш'яку As – 9.4 еВ, для сурьми Sb – 8.5 еВ. Це явище пояснюється впливом кристалічного поля напівпровідника на атоми донорних домішок.
Таблиця 2. Деякі характеристики кремнію та германія.
Cимвол та ширина забороненої зони |
рухливість
|
щілина для донора (еВ) |
щілина для акцептора (еВ) |
Питомий опір
|
Відно-шення мас електронів |
||||||
|
|
un |
up |
P |
As |
Sb |
B |
Al |
Іn |
|
|
Si |
1,1 |
0,135 |
0,04 |
0,05 |
0,05 |
0,039 |
0,045 |
0,06 |
0,07 |
|
0,2 |
Ge |
0,72 |
0,45 |
0,4 |
0,01 |
0,013 |
0,01 |
0,01 |
0,01 |
0,01 |
43 |
0,1 |
Застереження. При деякій температурі величина власної провідності у домішковому напівпровідникові зросте й стане рівною або більшою провідності домішки. При цій температурі перестануть працювати напівпровідникові прилади, характеристики яких ґрунтуються на властивостях домішкових напівпровідників.
