- •1. Использование металлов в радиоэлектронных устройствах.
- •2. Жидкие кристаллы
- •3. Классификация веществ по магнитным свойствам Основные характеристики магнитных материалов
- •1. Электрические свойства металлов.
- •2. Сегнетоэлектрики, применение в электронике.
- •3. Магнитотвёрдые материалы Основные характеристики.
- •1. Технические показатели тепловых свойств металлов.
- •2. Собственные и примесные полупроводники. Виды носителей зарядов в полупроводниках.
- •3. Поляризация диэлектриков.
- •1. Механические свойства металлов.
- •2. Температурная зависимость удельной проводимости полупроводников.
- •3. Строение и основные свойства полимеров.
- •1. Совместимость металлов. Контактные явления и термоэлектродвижущая сила.
- •2. Электропроводность полупроводников в сильных электрических полях.
- •3. Оптические и лазерные материалы.
- •1. Причины возникновения коррозии металлов
- •2. Жидкие кристаллы. Основные электрические свойства.
- •3. Классификация магнитных материалов. Основные характеристики магнитных материалов.
- •1. Материалы высокой проводимости.
- •2. Пироэлектрики. Основные электрические свойства
- •3. Классификация материалов. Виды химической связи.
- •3) Металлическая связь
- •1. Сплавы высокого сопротивления.
- •2. Классификация диэлектриков. Основные характеристики диэлектриков.
- •3. Магнитомягкие материалы для постоянных и низкочастотных магнитных полей.
- •1. Электретные состояния в диэлектриках. Приведите примеры практического использования электретов.
- •2. Термоэлектрические эффекты в полупроводниках.
- •3. Неметаллические проводящие материалы.
- •1. Основные свойства полимеров. Особенности строения полимеров.
- •2. Сверхпроводники и их практическое использование.
- •3. Оптические и фотоэлектрические явления в полупроводниках.
- •1. Электрофизические параметры изоляционных материалов
- •2. Аморфные металлические сплавы
- •3. Классификация полупроводниковых материалов
- •1. Электрические свойства изоляционных материалов.
- •2. Особенности строения твёрдых тел. Элементы зонной теории твёрдого тела.
- •3. Магнитомягкие материалы для высокочастотных электромагнитных полей.
- •1. Композиционные порошковые пластмассы и слоистые пластики.
- •2. Сопротивление проводников на высоких частотах.
- •3. Процессы при намагничивании ферромагнетиков.
- •Билет № 13
- •1. Токи смещения и электропроводность диэлектриков..
- •2. Основные свойства германия и кремния. Практическое использование в радиоэлектронике.
- •3. Поведение ферримагнетиков в переменных магнитных полях.
- •2. Материалы высокой проводимости.
- •3. Магнитные материалы специализированного назначения.
- •Билет № 15
- •1) Пьезоэлектрические материалы и их электрофизические параметры.
- •2) Оптические и лазерные материалы.
- •3) Доменные структуры в тонких магнитных плёнках.
3. Поведение ферримагнетиков в переменных магнитных полях.
Перемагничивание ферромагнетиков в переменных полях сопровождается потерями энергии, вызывающими нагрев материала. В общем случае потери на перемагничивание складываются нз потерь на гистерезис, на вихревые токи и магнитное последействие. Вкладом последнего механизма в разогрев ферромагнетика обычно можно пренебречь.

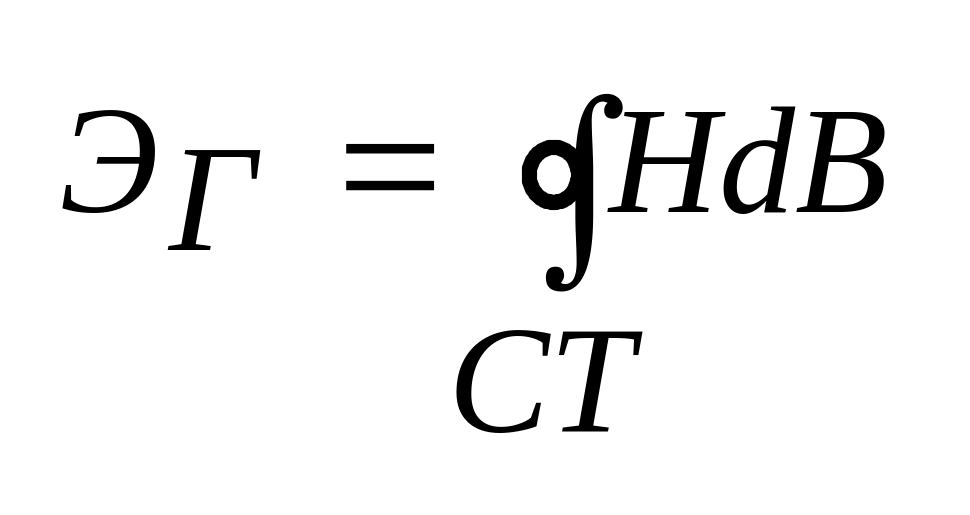

Потери на гистерезис (в Дж/м3) за один цикл перемагничивания (т. е. за один период изменения поля), отнесенные к единице объема вещества, определяются площадью статической петли гистерезиса, т.е. петли, полученной при медленном изменении магнитного потока:
Вихревые токи возникают в проводящей среде за счет э. д. с. самоиндукции, пропорциональной скорости изменения магнитного потока. Потери на гистерезис ЭТ за один период изменения внешнего поля остаются постоянными в достаточно широком диапазоне частот, а потери на вихревые токи ЭТ возрастают пропорционально частоте. Отмеченные закономерности позволяют легко оценить вклад каждого механизма в общую сумму потерь на перемагничивание ЭП за один период. Рис:
- зав-сть Эп от f

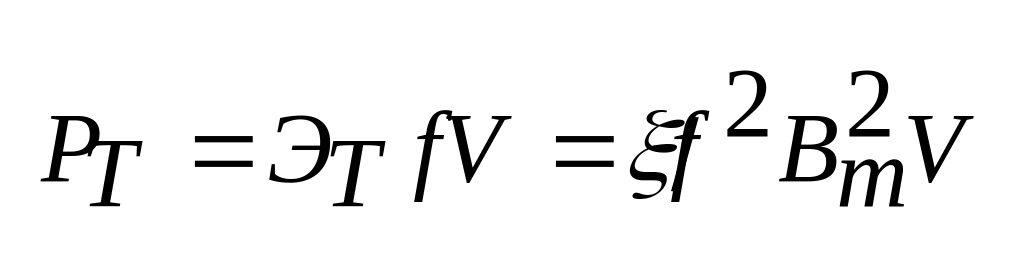

Для практических целей более важной характеристикой является активная мощность, выделяющаяся в ферромагнетике при его перемагничивании, т. е. энергия, расходуемая в единицу времени. Мощность определяется эмпирической формулой следующего вида
где V — объем образца; — коэффициент, пропорциональный удельной проводимости вещества и зависящий от геометрической формы и размеров поперечного сечения намагничиваемого образца. Вихревые токи всегда возникают в плоскости, расположенной перпендикулярно магнитному полю. Рис:
Под действием переменного магнитного потока в любом цилиндрическом контуре, ориентированном вдоль оси сердечника, возникает э. д. с. те изменения поля: .
Потери на магнитное последействие обусловлены отставанием магнитной индукции от изменения напряженности магнитного поля. Исследования показывают, что спад намагниченности ферромагнетиков после отключения внешнего поля происходит не мгновенно, а в течение некоторого промежутка времени — от долей миллисекунды, до нескольких минут. Время установления стабильного магнитного состояния существенно возрастает с понижением температуры. Одной из основных причин магнитного последействия является тепловая энергия, которая помогает слабо закрепленным доменным границам преодолевать энергетические препятствия, мешающие их свободному смещению при изменении поля. Рассмотренное явление называют магнитной вязкостью.
Билет № 14
1. Электроизоляционные компаунды.
Компаундами называют смеси различных изоляционных веществ (смол, битумов, эфиров, целлюлозы и т. д.), которые переводят в жидкое состояние чаще всего путем разогрева до достаточно высокой температуры; затвердевание происходит при охлаждении расплавленного компаунда. Для электронной аппаратуры большое значение получили компаунды, отверждающиеся при комнатной температуре.
По назначению различают две основные группы компаундов: пропиточные и заливочные. Последние используют для заполнения сравнительно больших полостей, промежутков между различными деталями, для защиты изоляции от увлажнения, для увеличения пробивного напряжения, повышения механической прочности.
По свойствам компаунды подразделяют на термопластичные и термореактивные. Термопластичные компаунды размягчаются при нагревании и отвердевают при охлаждении. К их числу относятся битумные компаунды. Битумами называют группу нефтяных аморфных термопластичных материалов, которые представляют собой сложные смеси углеводородов.
Термореактивные компаунды необратимо отверждаются в результате происходящих в жидком состоянии химических реакций. Они, как правило, обладают более высокой нагревостойкостью, так как при нагревании уже не размягчаются. К числу термореактивных относятся компаунды на основе полиэфирных, кремнийорганических и эпоксидных смол. Наиболее широкое распространение в электронной технике получили эпоксидные компаунды, отличающиеся высокой механической прочностью, высокой нагревостойкостью, а также хорошими электрическими свойствами. Эти компаунды представляют собой композиции на основе эпоксидных смол и отвердителей.
Применение: Компаунды широко применяют для пропитки и заливки отдельных узлов электро- и радиоаппаратуры: трансформаторов, дросселей, конденсаторов. Их используют также для герметизации и опрессовки дискретных полупроводниковых приборов и интегральных микросхем.
