Техническая характеристика всасывающих сеток
СВ-80 СВ-100 СВ-125 СВ-150
Условный проход 80 100 125 150
Пропускная способность, л/мин 800 1200 1800 6000
Масса, кг 2,9 4,7 6,4 8,2
Колонка пожарная
Колонка пожарная предназначена для открывания и закрывания пожарного гидранта, а также присоединения пожарных рукавов при отборе воды из водопроводной сети на тушение пожаров.

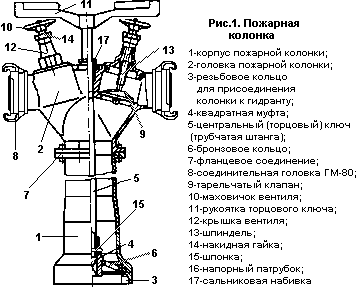

Основные части колонки: корпус 1, головка 2, торцевой ключ 5, вентили 10, соединительные головки 8.
Головка и корпус соединены между собой болтами и уплотнены резиновым уплотнительным кольцом.
В нижней части корпуса установлено бронзовое резьбовое кольцо 6 для навертывания колонки на гидрант.
На головке колонки расположены два патрубка с муфтовыми соединительными головками ГМ-80 и два вентиля для перекрытия и регулировки потока воды, проходящей через выходные патрубки.
Через колонку проходит центральный (торцевой) ключ 5 с квадратной муфтой 4 для открывания клапана гидранта.
Пожарная колонка имеет блокировку исключающую возможность поворота ключа при открытых вентилях т.е при открытом вентиле его маховичок не дает возможность повернуть ключ для открывания клапана гидранта.
Техническая характеристика
Условный проход входного отверстия.............................125 мм;
Условный проход напорных патрубков...........................80 мм;
Габаритные размеры
ширина по клыкам соединительных головок.................430 мм;
ширина по корпусу................................................................190 мм;
высота ..................................................................................... 1090 мм;
Масса ........................................................................................18 кг.
Принцип работы.
Пожарная колонка устанавливается на гидрант таким образом, чтобы квадратный конец штока гидранта вошел в квадратную муфту торцового ключа колонки. Пожарная колонка навинчивается на гидрант вращением ее корпуса по часовой стрелке (торцовый ключ при этом не поворачивается). Колонку считают установленной, если вся резьба стояка гидранта закрыта и колонка стоит плотно.
После этого открывается клапан гидранта (при закрытых вентилях колонки). Открывание клапана гидранта производится в два этапа:
- открыть клапан гидранта плавным вращением торцового ключа против часовой стрелки на 1-2 оборота и наполнить колонку водой. В течение наполнения будет слышен шум поступающей в неё воды;
- после прекращения шума, открыть полностью клапан гидранта, после чего, вращением маховичков открыть вентили выходных патрубков колонки.
Для прекращения подачи воды закрывают гидрант в обратной последовательности: сначала вентили, затем клапан гидранта, далее отвинчивают колонку при неподвижном центральном ключе, откачивают при необходимости воду из стояка гидранта и закрывают колодец крышкой.
