Технические характеристики напорных рукавов, вывозимых на пожарных автомобилей

Диаметр

рукава,

(мм)

Емкость рукава

длиной 20м,

(л)

Сопротивление одного

рукава длиной 20 м

Пропускная

способность рукава

по воде

Прорезин.

непрорезин.

51

66

77

150

40

70

90

350

0,15

0,035

0,015

0,00046

0,3

0,077

0,03

-

10,2

17,1

23,3

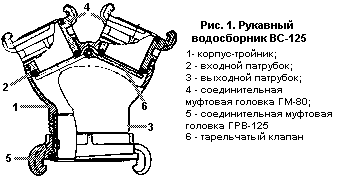

Водосборник вс-125

      Водосборник предназначен для подключения пожарного насоса при помощи рукавов к пожарной колонке, а также при работе в перекачку при подаче воды на большие расстояния.







      Водосборник состоит из корпуса-тройника 1, шарнирного клапана 6, двух соединительных головок ГМ-80 для присоединения напорных или напорно-всасывающих рукавов, и одной соединительной всасывающей головки ГРВ-125 на выходном патрубке 3.



Принцип действия

      При заборе воды от пожарной колонки, установленной на гидрант, двумя рукавами (работа в две линии) тарельчатый клапан 6 под действием гидравлического давления открывается, и вода поступает во всасывающий патрубок пожарного насоса через оба входных патрубка водосборника.

При заборе воды одним рукавом (работа в одну линию), клапан под действием гидравлического давления открывает входной патрубок к которому присоединен рукав, и закрывает второй патрубок и вода поступает через входной патрубок водосборника только в всасывающий патрубок пожарного насоса.

Испытание

      Водосборники испытываются не менее одного раза в год. Испытание на прочность материала проводят гидравлическим давлением 0,6 МПа (6 кгс/кв.см). При этом не должно быть течи и потения в местах соединений.

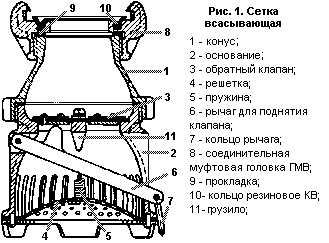

Сетка всасывающая.

      Всасывающая сетка     предназначена для защиты всасывающей линии и насоса от посторонних предметов, а также для удержания столба воды во всасывающей линии при кратковременных остановках насоса или при заливе всасывающей линии и насоса водой при неисправном вакуум-аппарате.

Сетка состоит из конусообразного корпуса (1) с боковыми прорезями у основания, резьбового штуцера (8) для соединения с головкой всасывающего рукава, обратного клапана (3), рычажного устройства для поднятия клапана (6), предохранительной решетки (4), прикрепленной к основанию корпуса сетки.





Принцип действия

       При заборе воды из открытого водоисточника во всасывающей линии создается разрежение, вода под действием атмосферного давления давит на клапан. Клапан поднимается вверх и открывает доступ воде во всасывающую линию и в насос.

При остановке насоса, имеющаяся во всасывающей линии вода действием собственного веса закрывает клапан, опуская его вниз на седло, в результате чего всасывающая линия остается заполненной водой.

Для освобождения всасывающей линии от воды необходимо потянуть за веревку, прикрепленную к кольцу, вследствие чего клапан приподнимается, и вода вытечет из рукава.
