Устройство

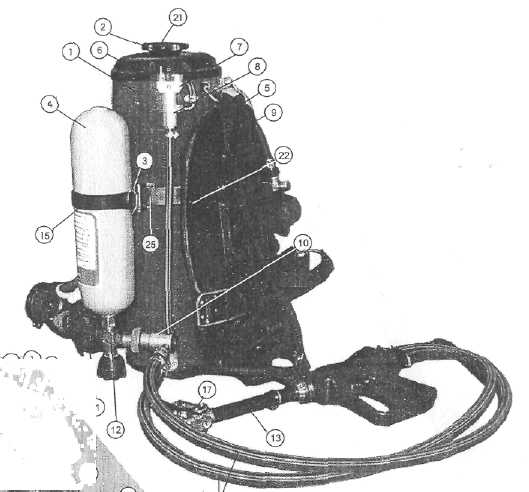

Установка пожаротушения состоит из несущего каркаса (22) со смонтированным на нём ёмкостью (1), редуктора (10), воздушным баллоном (4), ремнями, обеспечивающими фиксацию установки на спине пожарного, ствола (13) присоединенного с помощью шлангов (20) к ёмкости и редуктору.
Воздушный шланг (9) соединяет редуктор с воздушной подушкой ёмкости.
Контроль воздуха в баллоне (30 МПа) осуществляется по манометру (11), установленного на вентиле (12).
Контроль давления наддува (0,9 МПа) осуществляется по манометру (7) установленного на ёмкости. Для исключения попадания жидкости в редуктор, на магистрали наддува бака установлен обратный клапан.
На крышке ёмкости установлен клапан сброса (21) позволяющий осуществлять сброс давления из воздушной полости ёмкости. При повышении давления в ёмкости до 1,3 автоматически срабатывает предохранительный клапан (6).
Работа установки осуществляется следующим образом:
При открытии вентиля сжатый воздух из баллона под давлением от 30 до 3 МПа поступает в редуктор, где понижается до 0,9 МПа.
Часть воздуха по шлангу (9) поступает в ёмкость через обратный клапан, вытесняя тушащую жидкость, которая через шланг (20) поступает к запорному водяному клапану ствола. Другая часть воздуха по шлангу (20) поступает к запорному воздушному клапану ствола.
При нажатии спускового крючка ствола оба клапана открываются, и воздух и гасящая жидкость поступает в камеру смешения и далее через насадку к очагу пожара. После снятия усилия со спускового крючка, оба клапана закрываются, и работа установки прекращается.
Оснащения ствола двумя быстро переключающимися форсунками позволяет подавать огнетушащую жидкость в виде:
- компактной струи с дальностью выброса до 10м;
- распыленной струю с углом 60 град. дальностью выброса до 3м;
- защитного водяного экрана с углом раскрытия 120 град диаметром 2м.
Установка имеет расход 0,4 л/с, что обеспечивает при полной заправке 30 секундам непрерывной работы.
Подготовка установки к работе
Подготовка установки к работе осуществляется в следующей последовательности:
- внешним осмотром проверить наличие и целостность составных частей изделия;
- по манометру проверить давление воздуха в баллоне, при необходимости произвести зарядку баллона воздухом до давления 30 МПа;
- заправить ёмкость тушащей жидкостью (водой), для чего: вывернуть крышку ёмкости и залить 10 л воды, завернуть крышку в горловину ёмкости до упора;
- установить баллон с вентилем на место, состыковать штуцер вентиля баллона со штуцером редуктора, застегнуть резиновый ремень на ложементе, подстыковать разъемы быстросъёмной муфты шлангов к редуктору и ёмкости с водой.
Порядок работы
Работа с установкой производится в следующем порядке:
- надеть каркас на спину, подтянуть ремни;
- открыть вентиль установленный на баллоне с воздухом;
- взять ствол в руки, приблизится к локальному очагу пожара на безопасное расстояние (но не далее 8 м) и направить ствол на очаг пожара;
- для подачи воздушно-жидкостной струи в очаг пожара нажать на спусковой крючок ствола;
- для прекращения подачи струи отпустить спусковой крючок ствола;
- после опорожнения ёмкости продуть ствол оставшимся в баллоне сжатым воздухом путем нажатия на 3-5 с спускового крючка ствола;
- закрыть вентиль баллона с воздухом;
- снять каркас со спины;
- сбросить давление воздуха из ёмкости путем нажатия кнопки клапана сброса, контроль давления по показаниям манометра;
- сбросить давление из магистралей установки путем нажатия спускового крючка.
Примечание: После работы установки с использованием пенообразователя необходимо ёмкость и ствол промыть чистой водой. Порядок промывки указан в паспорте.
