Ствол ручной универсальный орт-50 и орт-50а
Предназначены для:
- формирования и направления сплошной или распыленной струй воды, либо их комбинации;
- формирования и направления струи ВМП низкой кратности;
- дополнительной защиты ствольщика защитной водяной завесой от теплового воздействия;
- перекрытия подачи огнетушащих веществ.

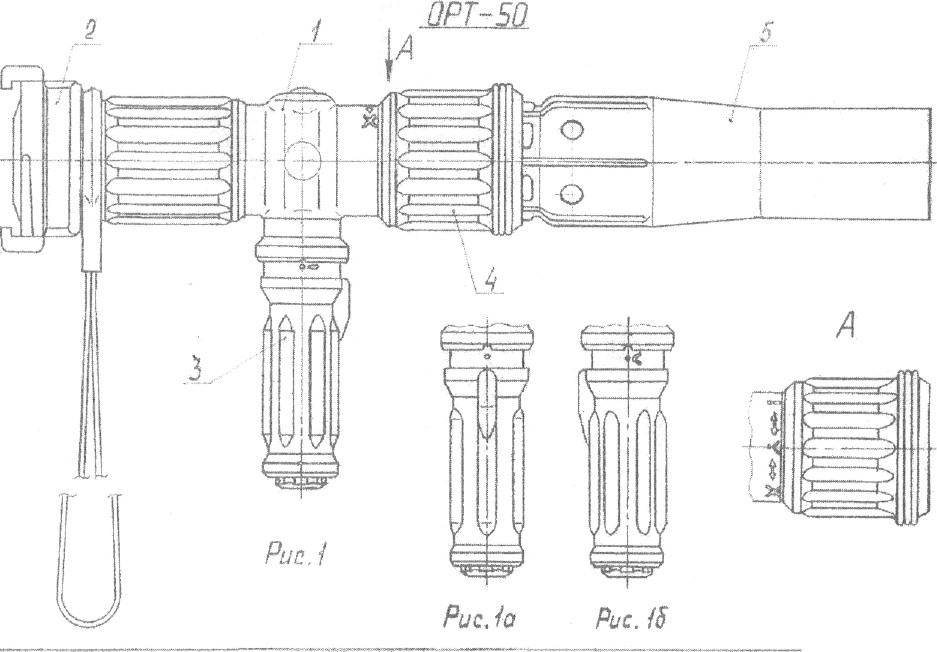

Ствол состоит из следующих основных деталей: корпус (1) с присоединенной соединительной головкой (2), рукоятка (3), головка (4) и съемный насадок пеногенератора (5).
Управление центральной струёй (компактной и распыленной) осуществляется поворотом рукоятки имеющей четыре фиксируемые положения:
-струя перекрыта – режим ЦО две позиции с расположением «курка» рукоятки поперек (справа или слева) оси ствола;
- подача сплошной струи – режим Ц1 положение «курка» рукоятки вдоль оси ствола по направлению струи;
- подача распыленной струи – режим Ц2 положение «курка» рукоятки вдоль оси ствола против направления струи.
Управление периферийной (веерной) струёй осуществляется вращением головки ствола в пределах угла 70 град. между ограничителями и имеет следующие режимы:
- струя перекрыта – режим ПО крайнее положение головки при ее вращении по часовой стрелке;
- защитная завеса – режим П1 промежуточное положение головки между ограничениями;
- подача сферической струи – режим П2 крайнее положение головки при повороте ее против часовой стрелки.
Подача ВМП осуществляется поворотом рукоятки и вращением головки:
- при подачи ВМП без насадка пеногенератора осуществляется при сочетании режимов Ц2+П1 при давлении 6-7 атм;
- при подаче ВМП на большое расстояние осуществляется с присоединенным насадком на режимах Ц2+П2 при давлении 6-7 атм.
Применение ствола.
Использование стволов ОРТ позволяет кроме подачи огнетушащих веществ осуществлять действия по защите ствольщиков от воздействия теплового излучения, осаждению и удалению дыма.
Защита ствольщиков.
При работе в близи открытого пламени либо в условиях сильного теплового излучения рекомендуется работать со стволом на режимах Ц1+П1 или Ц2+П1. При этом мелкодисперсная водяная защитная завеса диаметром до 4 м (расход 1,5 л/с) обеспечивает эффективную защиту пожарного при одновременной подаче в очаг горения сплошной или распыленной струи.
Осаждение дыма при тушении пожаров в малых замкнутых объемах (квартирах, подвалах, шахтах и др).
Осаждение дыма производится следующим образом быстрым попеременным и многократным поворотом головки ствола в результате изменяется угол распыла веерной струи от максимума (120 град. – режим П1) до минимума (20 град.- режим П2) и наоборот. При этом обеспечивается заполнение объема помещения мелкодисперсной водяной взвесью. В результате чего происходит осаждение дыма, позволяющее обнаружить непосредственный источник горения.
Удаление дыма из помещений.
Для удаления дыма из помещений производится следующим способом. Периферийная струя воды направляется в проем (предпочтительно наветренный) и фокусируется в её габариты. Эжектируемый струёй воды воздух под определенным напором поступает в проем, осуществляя вытеснение дыма из задымленного помещения через остальные проемы.
