4 Розрахунок усталеного режиму роботи електричної мережі
4.1 Вибір перерізів проводів повітряних ліній напругою 110 кВ

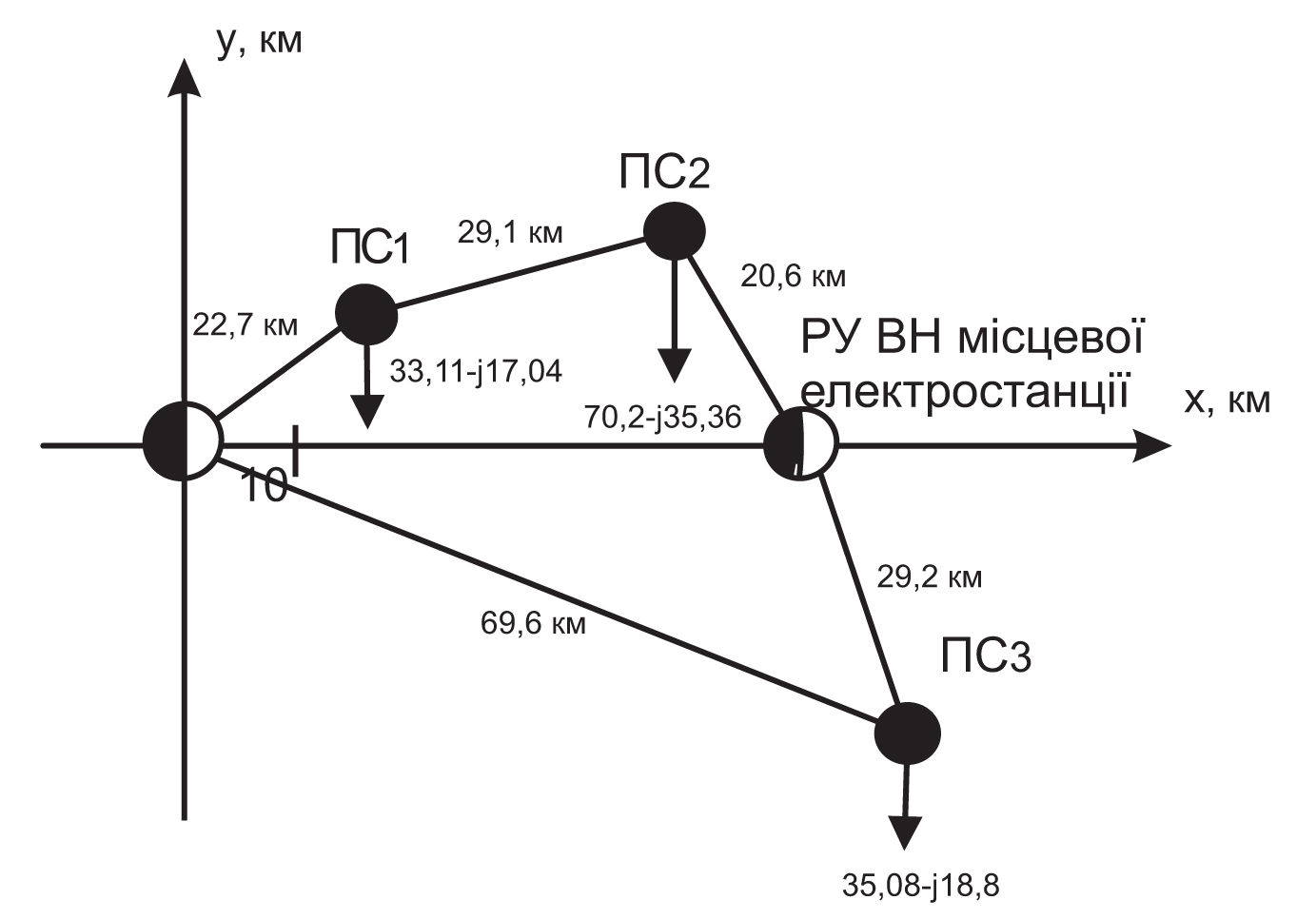

Рисунок 4.1.1 – Вихідна схема електричної мережі
Представимо кільцеву мережу напругою 110 кВ у вигляді мережі з двохстороннім живленням (рисунок 4.1.2). Розглянемо випадок, коли РУ ВН місцевої електростанції генерує в мережу максимальну потужність Smax:
Smax = (15 – j5,2) МВА.

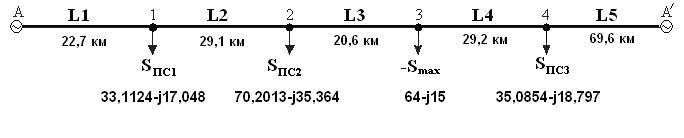

Рисунок 4.1.2 – Розрахункова схема кільцевої мережі напругою 110кВ з двостороннім живленням при максимальній потужності РУ ВН
При розрахунку попереднього потокорозподілу припустимо, що мережа однорідна і переріз проводів по всій довжині однаковий. Отже, можемо знайти активну та реактивну потужності, які витікають з пункту А, за формулами:
Отже,
За першим законом Кірхгофа знайдемо потужність, яка протікатиме на ділянці 1-2:
Потужність на ділянці 2-3 становить:
Знак «–» перед активною потужністю та «+» перед реактивною означає те, що потужність на ділянці 2-3 протікає від вузла 3 до вузла 2 і вузол 2 є точкою поділу.
Потужність на ділянці 3-4 становить:
Потужність на ділянці 4- :
Рисунок 4.1.3 – Розрахункова схема мережі напругою 110 кВ з попереднім потокорозподілом на ділянках
Розглянемо випадок, коли РУ ВН місцевої електростанції генерує в мережу мінімальну потужність Smin:
Smin = (21-j4) МВА.

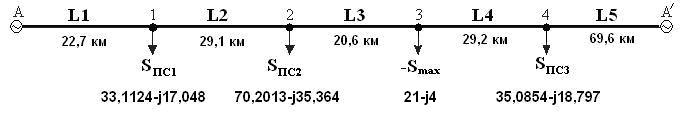

Рисунок 4.1.4 – Розрахункова схема кільцевої мережі напругою 110кВ з двостороннім живленням при мінімальній потужності РУ ВН
При розрахунку попереднього потокорозподілу припустимо, що мережа однорідна і переріз проводів по всій довжині однаковий. Отже, можемо знайти активну та реактивну потужності, які витікають з пункту А:
За першим законом Кірхгофа знайдемо потужність, яка протікатиме на ділянці 1-2:
Потужність на ділянці 2-3 становить:
Потужність на ділянці 3-4 становить:
Потужність на ділянці 4- :

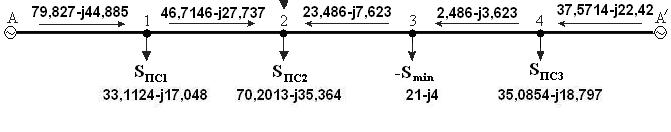

Рисунок 4.1.5 – Розрахункова схема мережі напругою 110 кВ з попереднім потокорозподілом на ділянках
Найбільші навантаження будуть при мінімальній потужності Smin місцевої електростанції на ділянці А-2, а також при Smax місцевої електростанції на ділянці 2- .
При умові, якщо живлення споживачів перевищує потужність 20 МВт, згідно з [1] для ліній напругою 110 кВ слід вибирати переріз проводу 240 мм2. Отже, виберемо провід марки АС-240/32 для всієї кільцевої мережі.
За [4] вибираємо параметри для проводу марки АС-240/32:
r0 = 0,118
d = 21,6∙10-3 м.
Визначимо погонний індуктивний опір для вибраного проводу за формулою:
де = 4 м – середня відстань між фазами ПЛ напругою 110 кВ.
Отже,
Ємнісна провідність лінії розраховується за формулою:
Зарядна потужність розраховується за формулою:
Визначимо активний та індуктивний опори ділянок лінії та їх зарядну потужність:
для лінії L1:
r1 = 0,118 ∙ 22,7= 2,68 Ом;
х1 = 0,39 ∙ 22,7 = 8,85 Ом;
0,41 МВАр.
Для лінії L2:
r2 = 0,118 ∙ 29,1 = 3,43 Ом;
х2 = 0,39 ∙ 29,1 = 11,349 Ом;
0,52 МВАр.
Для лінії L3:
r3 = 0,118 ∙ 20,6= 2,43Ом;
х3 = 0,39 ∙ 20,6 = 8,034Ом;
0,37 МВАр.
Для лінії L4:
r4 = 0,118 ∙ 29,2 = 3,45Ом;
х4 = 0,39 ∙ 29,2 = 11,4Ом;
0,52 МВАр.
Для лінії L5:
r5 = 0,118 ∙ 69,6 = 8,21 Ом;
х5 = 0,39 ∙ 69,6 = 27,14Ом;
1,24 МВАр.

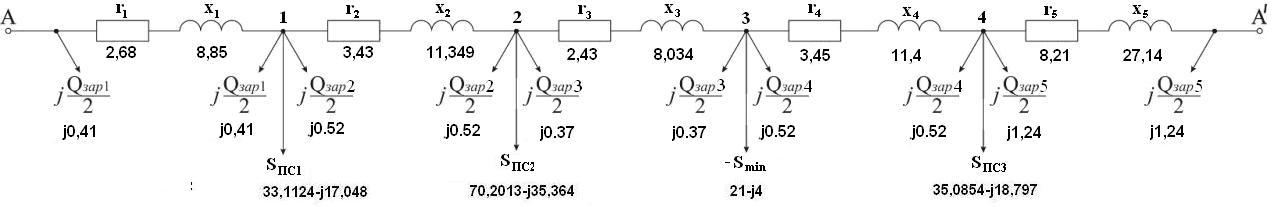

Рисунок 4.1.6 – Схема заміщення розрахункової мережі з опорами та зарядними потужностями
Знайдемо еквівалентні навантаження у вузлах 1, 2, 3 та 4 з урахуванням зарядних потужностей:
― ПС1:
― ПС2:
― місцева електростанція (при Smin):
― ПС3:

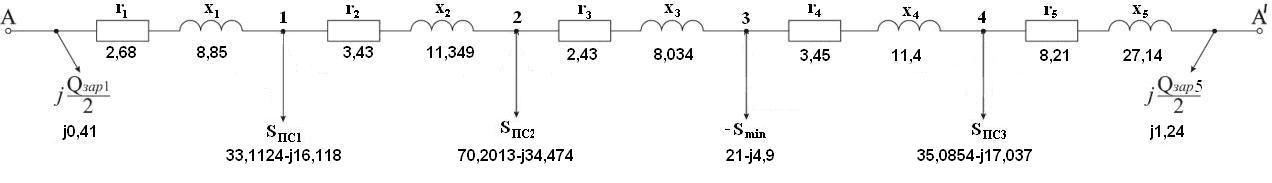

Рисунок 4.1.7 – Схема заміщення розрахункової мережі з еквівалентними навантаженнями у вузлах
