18.Устройство гидролизаппарата (г/а) периодическо действия(п/д).

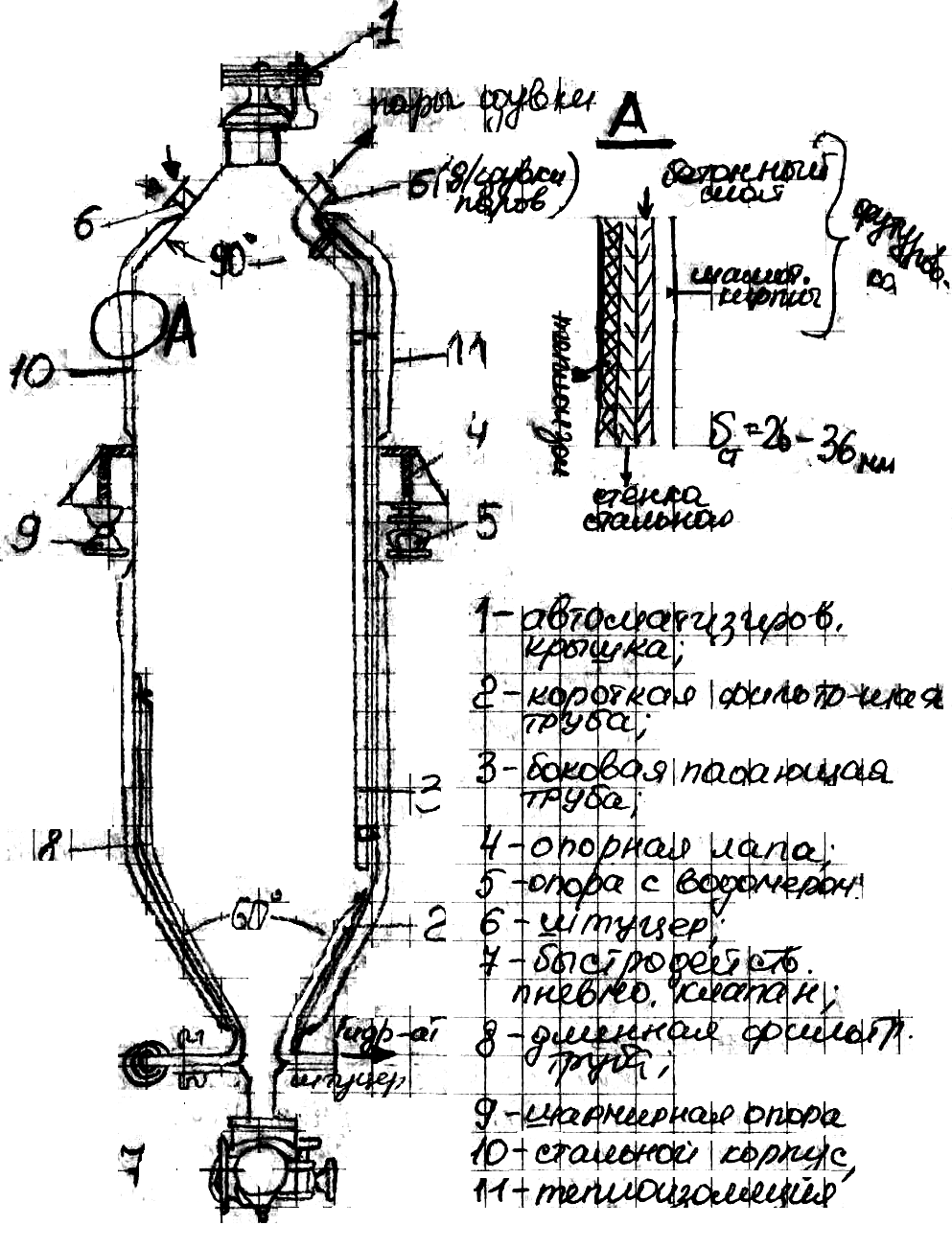

Г/а п/д представляет собой вертикальный, цилиндрический, стальной, сварной сосуд с коническими верхними и нижними частями, заканчивающиеся горловинами. Угол вершины нижнего конуса-60°, верхнего-90°.Верхняя горловина - пред­назначена д/загрузки аппа­рата сырьем. Она герметично закрывается поворотной меха­низированной крышкой с полу­кольцевыми захватами. Управ­лять крышкой можно дистан­ционно или х автоматически с помощью электродвигателя, а при необходимости вручную. В верхней части аппарата имеются штуцера д/подачи варрчнбго агента, д/сдувки парогазов и д/присоедине­ния датчиков системы конт­рольно-измерительных прибо­ров и автоматики.Внутри аппарат защищен кислотостойкой неметаллической футеровкой. Снаружи аппарат покрыт теплоизоляцией. Металлический кожух предохраняет теплоизоляцию от разрушений при механических воздействиях и проливах, а также при про­мывке водой из шланга.Примерно в средине цилиндрической части имеются две опорные лапы и лаз. Одну опорную лапу устанавливают на датчик манометрического весомера, а вторую - на две шарнирные опоры, которые обеспечивают перемещение системы в зависимости от температурных изменений и исключают воздействие горизонтальных усилий на датчик весомера.

Нижняя горловина г/а предназначена д/выгрузки лигнина остающегося после варки. К горизонтальному переходному фланцу горловины присоединен быстрооткрывающийся запорный клапан. Управляет клапаном дистанционно или автом. В нижнец части аппарата имеются штуцеры д/отбора гидролизата, подачи пара д/прогрева загруженной массы. Внутри г/а на поверхности футеровки в нижнем конусе имеется фильтрующее трубчатое устройство д/отбора кислого водного р-ра сахаров, гидролизата. В завис. от размеров г/а футеровка занимает 20-30% от его емкости. Штуцеры г/а делают литые из кислотоупорной бронзы и устанавливают перед производством футеровочных работ. Быстродействующий клапан предназначен д/герметичного запирания горловины г/а и быстрого открывания и закрывания ее перед и после загрузки сырья. V=18;30;37;40;50;80;160 м .

Принцип работы: загрузка сырья, подогрев содержимого г/а, перколяция, промывка водой лигнина и выгрузка лигнина.

19. Методы повышения скорости и эф-сти ПГ. Сп-бы перколяции.В пр-се ПГ раст. сырья последовательно гидр-тся ГЦ и Ц, частично дестр-тся и растворяется Л. В связи с тем, что основное количество ПС содержится в клеточных стенках, при гид-зе происходит постепенное уменьшение их толщины, деформация и частичное разрушение клеток, хотя клеточная структура сырья сохраняется до конца гидролиза. В результате этих процессов нарушается анатомическая структура сырья, оно теряет свою механическую прочность, в процессе гидролиза происходят его сжатие и усадка. При вертикальной перколяции к концу гидролиза хвойных опилок объем непрогидролизованного остатка составляет 32% от исходного объема сырья, для лузги семян подсолнечника 28%, для стержней кукурузных початков около 16%. В среднем к концу прогрева усадка сырья составляет 30 %, к концу процесса гидролиза около70 %.

Усадка и уплотнение сырья в процессе перколяции приводят к повыш. уд. гидравлического сопротивления сырья и снижению скорости перколяции в конце этой стадии и особенно при промывке сырья и отжиме гидролизата. Снижению скорости перколяции также способствует запрессовка лигнина в конической части гидролизаппарата, что вызывает уменьшение рабочей поверхности фильтрующих устройств, образование остатков лигнина в аппарате и снижение его полезного объема.

Влияние гидравлического сопротивления слоя сырья при гидролизе на скорость выдачи гидролизата пропорционально объему гидролизаппаратов. В результате снижения скорости перколяции во второй половине варки процесс зачастую ста­новится неуправляемым.Горизонтальная и совмещенная перколяция. Для предотвращения уплотнения сырья и снижения скорости перколяции было предложено изменить направление движения варочной кислоты: вместо вертикального направления сверху вниз направить кислоту горизонтально. Для этого перфорированная труба для подачи кислоты была опущена в цилиндриче­скую часть гидролизаппарата, куда также были вынесены перфорированные фильтры для отбора гидролизата. Уменьшение длины пути раствора катализатора от величины, примерно соответствующей высоте г\а при вертикальной перколяции, до величины диаметра г\а (или его радиуса при центральном расположении по­дающей трубы) позволило резко уменьшить гидравлическое сопротивление гидролизуемого сырья с соответствующим повышением скорости перколяции,Наряду с положительными, особенностями методу присущи существенные недостатки. Выведение фильтрующих лучей в цилиндрическую часть и трудности вытеснения сахара из сырья, находящегося выше перфорированного участка подающей трубы, привели к снижению коэффициента вытеснения р до 0,7—0,8. При расположении подающей трубы у стенки г\а наблюдалось нарушение целостности футеровки под действием потоков кислоты.Болеё эффективным оказался метод совмещенной перколяции, различные модификации которого были предложены Корольковым .Направление жидкосных потоков в верхней части аппарата вертикальное сверху вниз ,в верхней части ,где происходит основное нежелательное уплотнение сырья ,горизонтальное . По этой причине метод получил название совмещенной перколяции (вертикально-горизонтальной). По сути дела, совмещенная перколяция является дальнейшим развитием метода горизонтальной перколяции.При совмещенной перколяции увеличена длина перфорированной части подающей трубы, что обеспечивает подачу кислоты и вытеснение сахара из всего объема гидролизуемого сырья. Уменьшена длина фильтрующих лучей в цилиндрической части.
