Е)Расчет эллиптической крышки:

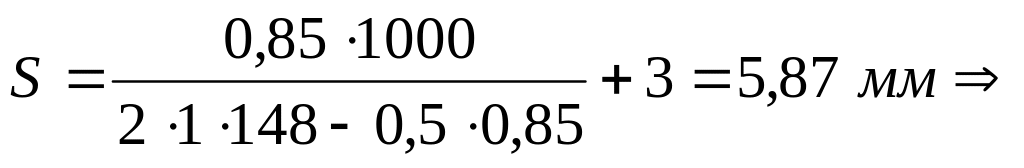

По таблице 4 (стр. 24, источник (4)) выберем параметры эллиптической крышки для :

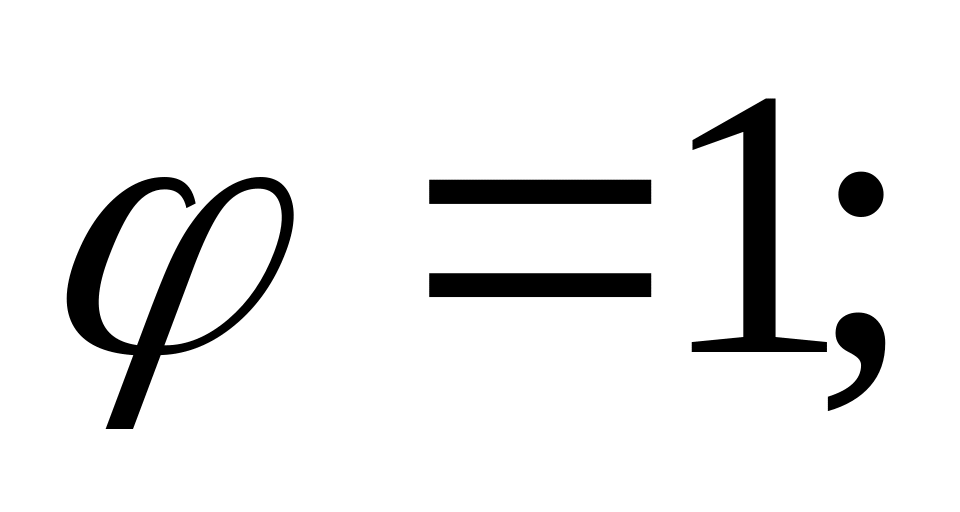

где где и
Выберем ;
Тогда итоговые размеры эллиптической крышки:
-
Db
hb
h
S
1000
250
25
6
XIV: Расчет фланцевого соединения:
Исходные данные:

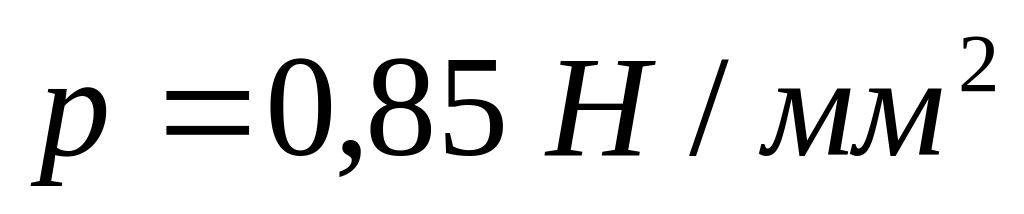

- давление внутри аппарата.

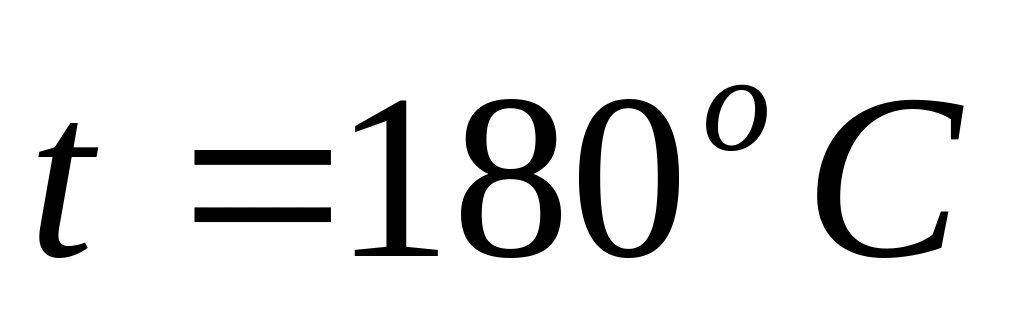

- расчетная температура.
а)Расчет геометрии фланцевого соединения для крышки и обечайки:
Возьмем плоские приварные фланцы из металла сталь 20К.
Размеры фланца:
-
D
D1
D2
D3
D4
D5
b
d
1000
1145
1105
1066
1065
1029
50
23
б)Выбор прокладки фланца:
Выберем в качестве прокладки фланца паронит: , ;
в)Расчет жесткости фланцевых болтов:

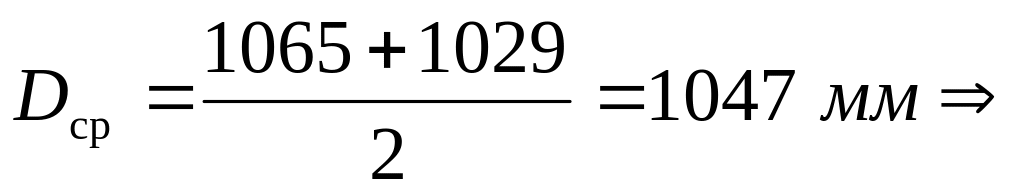

где
где d – диаметр болта.
.

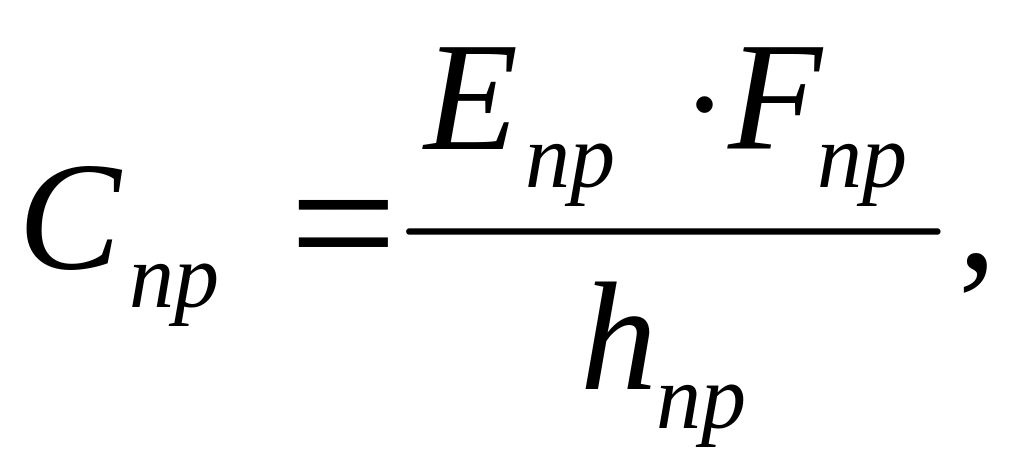

г)Расчет жесткости фланцевой прокладки:

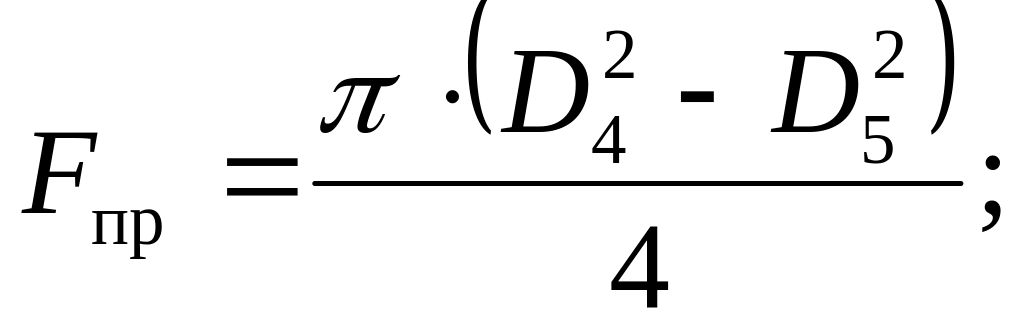

где
.
д)Расчет усилия от внутреннего давления, приходящегося на 1 болт:
где
.

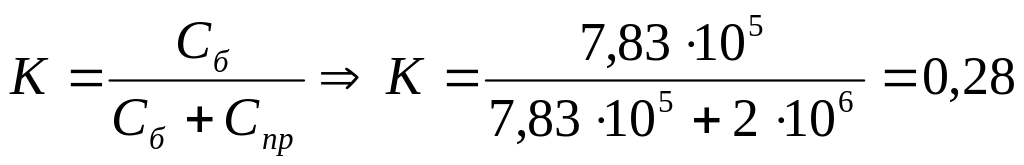

е)Расчет коэффициента основной нагрузки:
Полученное значение попадает в интервал 0,2 0,35 значение рассчитано правильно.
ж)Расчет усилия предварительной затяжки болта:
з)Определение деформации болта и прокладки от усилия предварительной затяжки:
Деформация болта: ;
Деформация прокладки: ;
и)Расчет действующего значения усилия приходящегося на 1 болт:
;
Для болтов из стали 40Х при

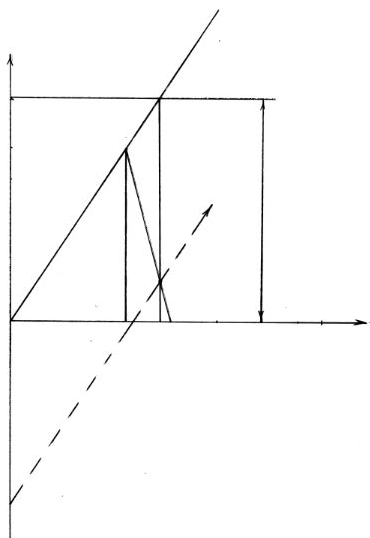

к)Построение диаграммы совместной работы болта и прокладки:
XV: Расчет сварных швов:
а)Расчет стыковых швов на прочность при растяжении-сжатии:
Стыковые швы работают только на растяжение-сжатие.
Условие прочности при растяжении-сжатии выполняется.
б)Расчет нахлесточных, угловых и тавровых швов на прочность при срезе:
Нахлесточные, угловые и тавровые швы работают на срез.
Условие прочности при срезе выполняется.
в)Расчет катета сварных швов.
Примем катет равный толщине стенки – 6 мм.
XVI: Основные узлы аппарата:
а)Подбор сальникового уплотнения:
ОСТ 26-01-1247-75 (источник №5, стр.24):
d |
d1 |
Dф |
Dб |
D |
H |
b |
h |
h1 |
h2 |
hk |
R |
R1 |
R2 |
R3 |
40 |
60 |
185 |
150 |
128 |
166 |
15 |
18 |
13 |
52 |
20 |
45 |
15 |
32 |
37 |
Б)Подбор концевой опоры:
Размеры для концевой опоры определяем по источнику №5 на стр. 41:
dвал |
H |
d |
d0 |
d1 |
D |
D0 |
D1 |
b |
b1 |
b2 |
h |
r1 |
r2 |
40 |
600 |
250 |
180 |
215 |
360 |
260 |
320 |
30 |
220 |
260 |
40 |
90 |
95 |
