- •Как разделяются изображения на чертеже в зависимости от их содержания? Примеры.
- •2. Виды. Определение. Образование. Назначение. Примеры.
- •Какой вид принимают на чертеже в качестве главного? Требования, предъявляемые к главному виду. Пример.
- •Какой метод проецирования применяется для выполнения изображений на чертеже. Примеры применения.
- •5. Разрезы. Определение, назначение, типы, обозначение на чертеже. Примеры.
- •Простые и сложные разрезы. Определение, обозначение. Когда простой разрез не обозначается? Примеры.
- •Когда соединяется половина вида с половиной разреза? Что служит границей вида и разреза? Когда вводится волнистая линия в качестве границы вида и разреза?
- •Как разделяются разрезы в зависимости от положения секущей плоскости? Примеры.
- •Как разделяются сложные разрезы по количеству и расположению секущих плоскостей? Примеры.
- •Сечения. Определение. Назначение, типы, обозначение на чертеже. Пример.
- •Местные разрезы. Определение. Назначение, типы, обозначение на чертеже. Пример.
- •Какая разница между разрезом и сечением? Пример.
- •Как оформляется выносное наклонное сечение, если его ось повернута?
- •Образование комплексного чертежа. Построение точки на комплексном чертеже. Пример.
- •Различные положения точки относительно плоскостей проекций. Показать на комплексном чертеже.
- •Прямые, параллельные плоскостям проекций, изобразить на комплексном чертеже.
- •Прямая общего положения. Проецирующие прямые. Изображение на комплексном чертеже.
- •Какие из поверхностей могут занимать проецирующее положение? Привести пример такой поверхности, задать на ней точку.
- •Поверхности вращения. Образование, характерные линии. Пример. Задать точку на поверхности вращения.
- •Плоскости частного положения. Назначение и задание на комплексном чертеже. Примеры.
- •Какие линии образуются при пересечении плоскости со сферой? Примеры.
- •27. Построение в прямоугольной изометрии окружности, принадлежащей плоскости проекций. Примеры.
- •Горизонталь и фронталь плоскости. Дать определение, показать на чертеже.
- •В каком случае при пересечении плоскости с конической поверхностью получается фигура сечения в виде гиперболы? Показать на чертеже.
- •Виды изделия. Перечислить. Определение и краткая характеристика каждого вида. Примеры.
- •Деталь. Определение. Конструкторский документ на изготовление детали. Оформление этого документа.
- •Сборочная единица. Определение. Особенности оформления сборочного чертежа.
- •Виды соединений. Определение и краткая характеристика разъемных и неразъемных соединений. Примеры.
- •34. Примеры неразъемных соединений и их изображение на чертежах (пайка, склеивание, гост-2.313.28)
- •35. Разъемные соединения с применением стандартных крепежных деталей. Перечислить привести пример.
- •36. Болтовые соединения. Расчет длины болта. Изображение на чертеже. Пример.
- •Шпилечное соединение. Расчет для шпильки. Длина ввинчиваемой части. Пример.
- •Винтовое соединение. Расчет длины винта с различными видами головок. Примеры.
- •2. Выбрать необходимое количество изображений так, чтобы на сборочном чертеже была полностью понятна конструкция изделия и взаимодействие ее составных частей.
Различные положения точки относительно плоскостей проекций. Показать на комплексном чертеже.
Положение точки в пространстве определяется тремя координатами x,y,z. Точка может занимать в пространстве как общее, так и частное положение по отношению к плоскостям проекций.
Точка не принадлежащая ни одной из плоскостей проекций - точка общего положения. Координаты точки общего положения не равны нулю (x≠0,y≠0,z≠0), и в зависимости от знака координаты точка может располагаться в одном из восьми октантов.
Прямые, параллельные плоскостям проекций, изобразить на комплексном чертеже.
прямая параллельна плоскости, если она параллельна какой-либо прямой, принадлежащей плоскости.
Прямая общего положения. Проецирующие прямые. Изображение на комплексном чертеже.
Прямую, не параллельную ни одной из плоскостей проекций, называют прямой общего положения (см. на стр.18 рис.2.3, 2.4)
Прямые, перпендикулярные к какой-либо плоскости, называются проецирующими прямыми.
Они делятся на горизонтально-проецирующие, фронтально-конкурирующие, профильно-проецирующие. Проецирующие прямые имеют два важных свойства: во первых они параллельны двум координатным плоскостям и значит на эти плоскости они проецируются в натуральную величину; и второе - на плоскость к которой они перпендикулярны они проецируются в точку (вырождаются в точку, собирают все точки в одну точку).
Какие из поверхностей могут занимать проецирующее положение? Привести пример такой поверхности, задать на ней точку.

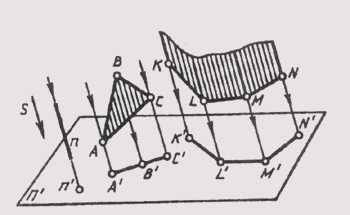

Прямые и плоскости (поверхности) могут занимать в пространстве проецирующее положение, если с ними совпадают проецирующие лучи. При центральном проецировании это прямые и плоскости, проходящие через центр проекций, пирамидальные и конические поверхности, у которых вершины совпадают с центром проецирования (рис. 56).
рис.56

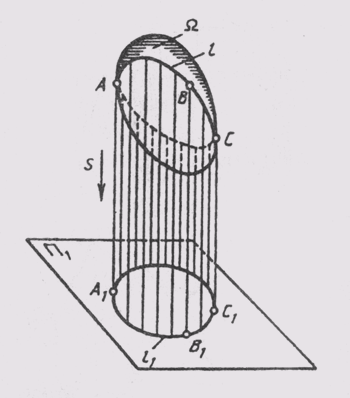

При параллельном проецировании — это прямые и плоскости, параллельные направлению проецирования, призматические и цилиндрические поверхности, ребра и образующие которых параллельны направлению проецирования (рис. 57).
рис.57
Все эти геометрические фигуры можно рассматривать состоящими из проецирующих лучей, каждый из которых изображается точкой. Отсюда следует, что проекциями прямых, плоскостей, поверхностей, занимающих проецирующее положение, есть точки или линии их пересечения с плоскостью проекций («вырожденные» проекции).
Поверхности вращения. Образование, характерные линии. Пример. Задать точку на поверхности вращения.
Поверхность, получающаяся от вращения некоторой образующей линии вокруг неподвижной прямой – оси поверхности – называется поверхностью вращения.
На чертежах изображают штрихпунктирной линией. Образующая линия может в общем случае иметь как криволинейные, так и прямолинейные участки.
Плоскости частного положения. Назначение и задание на комплексном чертеже. Примеры.
Плоскость частного положения - плоскость проходящая через проецирующие прямые, т.е. перпендикулярная к одной или одновременно к двум основным плоскостям проекций. Если плоскость перпендикулярна только к одной плоскости проекций, то она называется проецирующей плоскостью. Существует три вида проецирующих плоскостей.
