66. Муфты

Муфта - устройства для постоянного или временного соединения валов, труб, стальных канатов, кабелей и т. п. Различают муфты соединительные, которые в зависимости от выполняемой функции обеспечивают прочность соединения, герметичность, защищают от коррозии и т. п., и муфты приводов машин и механизмов, которые передают вращательное движение и вращающий момент с одного вала на другой вал, обычно соосно, расположенный с первым, или с вала на свободно сидящую на нём деталь (шкив, зубчатое колесо и т. п.) без изменения вращающего момента. Муфты применяют для передачи как ничтожно малых, так и значительных моментов и мощностей. Муфты бывают: 1. Самоуправляемые, или автоматические, муфты включаются и выключаются в зависимости от изменения режима работы машины.

2. Муфты скольжения выполняются с динамическим замыканием механической связью (гидродинамические) или с электрической связью (электроиндукционные асинхронные). Такие муфты передают момент только при отставании ведомой полумуфты от ведущей, т. е. при наличии скольжения. 3. Управляемые, или сцепные муфты, выполняемые с геометрическим и силовым замыканием. 4. Постоянные соединительные муфты выполняются с геометрическим замыканием и делятся на несколько типов. 5. Жёсткие некомпенсирующие, или глухие, муфты соединяют валы без возможности относительного их перемещения

10. Основные виды сил, действующие на тело. Момент силы относительно центра. Свойства момента сил.

В механике рассматривают два из четырех известных в физике типа взаимодействий: гравитационные и электромагнитные.

· Между любыми материальными телами действуют силы всемирного тяготения, т.е. гравитационные силы.

· Сила упругости и сила трения относятся к электромагнитным силам.

· Сила притяжения к Земле называется силой тяжести.

МОМЕНТ СИЛЫ ОТНОСИТЕЛЬНО ЦЕНТРА

Момент силы, величина, характеризующая вращательный эффект силы при действии её на твёрдое тело;

Момент равнодействующей относительно какого-либо центра равен геометрической (в плоскости — алгебраической) сумме моментов всех составляющих относительно того же центра

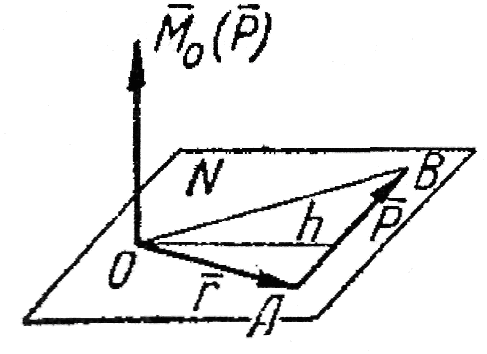

Моментом силы Р относительно некоторой точки О называется произведение величины силы Р на ее плечо h относительно этой точки (т. е. кратчайшее расстояние от этой точки, называемой центром момента, до линии действия силы).

Момент силы относительно точки изображается вектором, перпендикулярным к плоскости, проходящей через силу и центр момента

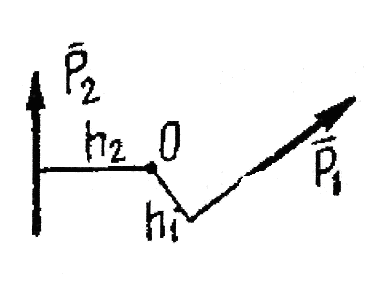

При рассмотрении плоских систем сил все векторы-моменты параллельны, причем момент считается положительным при вращении против часовой стрелки и наоборот.

11. Равновесие твердого тела под действием пары сил. Теорема о параллельном переносе силы. Основная теорема статики.

Равновесие пар имеет место тогда, когда геометрическая

(в плоскости алгебраическая) сумма их моментов равна нулю.

Для равновесия твердого тела под действием произвольной системы сил необходимо и достаточно, чтобы главный вектор и главный момент этой системы равнялись нулю.

Теорема о параллельном переносе силы.

Равнодействующая системы сходящихся сил непосредственно находится с помощью аксиомы параллелограмма сил. Для двух параллельных сил эта задача была решена путем приведения их к сходящимся силам. Очевидно, что аналогичную задачу легко будет решить и для произвольной системы сил, если найти и для них метод приведения к силам, приложенным в одной точке.

Силу, приложенную к абсолютно твердому телу, можно, не изменяя оказываемого действия, переносить параллельно ей самой в любую точку тела, прибавляя при этом пару с моментом, равным моменту переносимой силы относительно точки, куда сила переносится.

Пусть на твердое тело действует сила F, приложенная в точке А (рис. 19, а). Действие этой силы не изменится, если в любой точке В тела приложить две уравновешенные силы F^| и F^||, такие что F^|=F, F^||= -F. Полученная система трех сил и представляет собой силу F’, равную F, но приложенную в точке В и пару (F^|, F^||) с моментом m=m_B(F)

Основная теорема статики.

Произвольная система сил, приложенная к твердому телу, эквивалентна одной силе, приложенной в центре приведения и равной главному вектору, и одной паре сил, момент которой равен главному моменту относительно центра приведения:
