1. Базирование и базы в машиностроении. Их роль в конечной достижимой точности. Практически реализуемые схемы базирования.
Любая деталь или изделие характеризуется взаимным расположением поверхности, характеристиками точности. Чтобы в процессе изготовления эту точность выполнить необходимо уметь правильно задавать положение детали и инструментов относительно рабочих органов станка. Деталь или заготовка (инструмент) должны занимать вполне определённое положение относительно выбранной системы координат.
Придание заготовке и изделию требуемого положения относительно выбранной системы координат называется базированием.
База - поверхность (ось, точка) или сочетание поверхностей, которые принадлежат заготовке или изделию и используются для целей базирования.
Комплект баз - совокупность трёх баз, образующих систему координат детали или изделия. Чтобы тело стало неподвижным, его надо лишить 6 степеней свободы. Смещение вдоль 3-х осей XYZ (3 степени свободы) и вращение относительно этих осей (3 степени свободы). Это реализуется контактом тела с базируемыми поверхностями в 6 опорных точках.
Опорная точка – точка, обозначающая одну из связей изделия с выбранной системой координат.
Схема расположения опорных точек – схема базирования. Опорные точки обозначают номерами, начиная с той базы, на которой опорных точек наибольшее количество.
Классификация баз.
а) по назначению:
1) Конструкторские базы — поверхности, которые определяют положение детали в изделии. Основные конструкторские базы - базы, определяющие положение самой детали в изделии, а вспомогательные определяют положение присоединяемого к данной детали изделия.
Технологические базы - используются для задания положения детали в процессе изготовления или ремонта.
И змерительные базы - определяют взаимное расположение заготовки и средств измерения
Технологическая
Измерительная
б) по лишаемым степеням свободы:
Установочная база — лишает тело трех степеней свободы: перемещение вдоль одной из осей и вращение вдоль других оси.
Направляющая база - лишает тело двух степеней свободы: перемещение вдоль одной оси и вращение вокруг одной оси.
Опорная база – лишает тело одной степени свободы: либо перемещение вдоль одной оси, либо вращение.
За установочную базу надо выбрать поверхность большей площади. За направляющую базу - поверхность наибольшей протяженности. Опорная база – может быть точка.

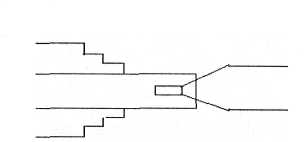

Двойная направляющая база.
степени свободы
- опорная база, так как предотвращает смещение вдоль осевой линии
- опорная база - лишает последней степени свободы (вращение вокруг оси).
Вдоль
осей OY
и OZ
перемещение невозможно
Практически реализуемые схемы базирования.
Базы бывают: явные, когда существуют в виде реальных поверхностей; скрытыми. Для достижения наибольшей точности надо соблюдать 2 принципа: принцип единства баз и принцип постоянства баз.
Координатный угол или по трем плоскостям. Обеспечивает наибольшую точность, но сильно ограничивает доступность поверхности для обработки.

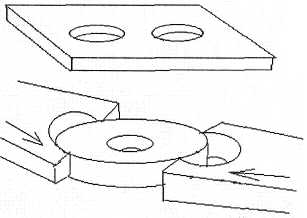

По плоскости и двум точечным отверстиям в заготовке.
В качестве базы для первого этапа обработки часто выбирают поверхность, которая в последующем не обрабатывается (черновая). Ни один ТП не может быть построен так, чтобы на предыдущих этапах обработки не были подготовлены базы для последующих обработок.
