1.16. Синхронный компенсатор
Синхронный компенсатор представляет собой синхронный двигатель, работающий без нагрузки на валу; при этом по обмотке якоря проходит практически только реактивный ток. Синхронный компенсатор может работать в режиме улучшения соsφ или в режиме стабилизации напряжения.
Обычно электрическая сегь, питающая электроэнергией промышленные предприятия, нагружена током Iн отстающим по фазе от напряжения сети Uc (рис. 1.55, а). Это объясняется тем, что от сети получают питание асинхронные двигатели, у которых реактивная составляющая тока довольно велика. Для улучшения cosφ сети синхронный компенсатор должен работать в режиме перевозбуждения. При этом ток возбуждения регулируется так, чтобы ток якоря İа синхронного компенсатора опережал на 90° напряжение сети Ùс (рис. 1.55, а) и был примерно равен реактивной составляющей İн.р тока нагрузки İн. В результате сеть загружается только активным током нагрузки İс = İн.а.
При работе в режиме стабилизации напряжения ток возбуждения синхронного компенсатора устанавливается постоянным, причем такой величины, чтобы э. д. с. компенсатора Е0 была равна номинальному напряжению сети Uс.ном (рис. 1.55, б). В сети при этом имеется некоторый ток Iн создающий падение напряжения
,
где rс и хс—активное и индуктивное сопротивления сети; φ—угол сдвига фаз между векторами напряжения и тока сети.

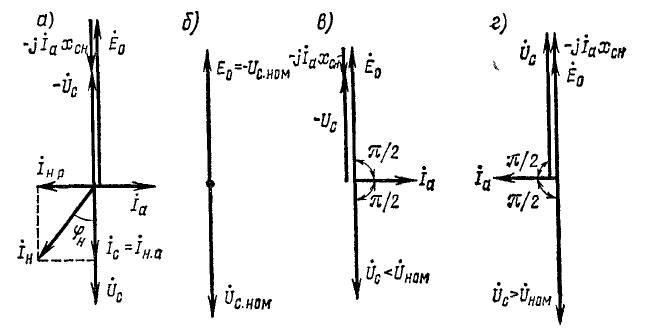

Рис. 1.55 - Векторные диаграммы синхронного компенсатора:
а—в режиме улучшения cos ф сети; б, в, г—в режиме стабилизации напряжения
Если напряжение сети в точке подключения синхронного компенсатора несколько понизится из-за возрастания тока нагрузки Iн и станет меньше Uс.ном, то синхронный компенсатор начнет забирать из сети реактивный опережающий ток İа (рис. 1.55, в). Это уменьшает падение напряжения в ней на величину ΔUк = Iaxc. При повышении напряжения в сети, когда Uc > Uс.ном, синхронный компенсатор загружает сеть реактивным отстающим током İа (рис. 1.55, г), что приводит к увеличению падения напряжения на величину ΔUк = Iaxc. При достаточной мощности синхронного компенсатора колебания напряжения в сети не превышают 0,5 — 1,0%. Недостатком указанного метода стабилизации напряжения является то, что синхронный компенсатор загружает линию реактивным током, увеличивая потери в ней.
1.17. Однофазная синхронная машина
Однофазная синхронная машина может работать в качестве генератора и двигателя. При этом на статоре машины укладывают обмотку якоря (рис. 1.56, а), занимающую примерно 2/3 его окружности. Располагать обмотку якоря по всей окружности статора нецелесообразно, так как при этом расход меди увеличится в 1,5 раза, а мощность повысится незначительно — примерно на 15%. Это объясняется тем, что по мере увеличения числа пазов уменьшается обмоточный коэффициент, который для машины с равномерно распределенной обмоткой якоря составляет около 0,64. Однако из-за уменьшения числа пазов, заполненных обмоткой, мощность однофазной машины примерно в 1,4 раза меньше мощности трехфазной машины с одинаковым диаметром статора и при одинаковых потерях мощности в его обмотке.

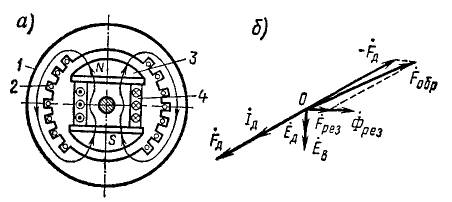

Рис. 1.56 - Схематический разрез однофазной синхронной машины (а) и
векторная диаграмма м. д. с. и э. д. с, создаваемых обратным полем (б):
1—статор, 2—обмотка якоря, 3 — ротор, 4— обмотка возбуждения
При протекании однофазного тока по обмотке якоря возникает как прямое Фпр, так и обратное Фобр магнитные поля. Прямое поле относительно ротора неподвижно; обратное же вращается с угловой скоростью 2ω1 и индуктирует в обмотке возбуждения э. д. с, частота которой в два раза больше частоты э. д. с. в обмотке якоря. Протекающий при этом ток двойной частоты может вызвать искрение на щетках возбудителя и ряд других нежелательных последствий. Для устранения этих явлений на роторе однофазной машины обязательно размещают короткозамкнутую демпферную обмотку типа беличьей клетки. В стержнях демпферной обмотки обратное поле индуктирует э. д. с. двойной частоты, вследствие чего создаваемая этой обмоткой м. д. с. Fд будет вращаться с той же частотой и в том же направлении, что и обратное поле, созданное м. д. с. Fобр обмотки статора. Векторная диаграмма (рис. 1.56, б), иллюстрирующая взаимодействие этих м. д. с, сходна с векторной диаграммой трансформатора тока. Так же как и в трансформаторе тока, м. д. с. Fд оказывает размагничивающее действие на м. д. с. Fобр, при этом результирующая м. д. с. Fрез и создаваемый ею поток Фрез, а также э. д. с. Ед в демпферной обмотке и э. д. с. Ев в обмотке возбуждения резко уменьшаются. Таким образом, при наличии демпферной обмотки обратное поле почти полностью гасится и через обмотку возбуждения переменный ток практически не проходит.
