13. Параметрические стабилизаторы постоянного напряжения и тока.
Для стабилизации напряжения постоянного тока используют нелинейные элементы, величина напряжения на электродах которых мало зависит от тока, протекающего через них. В качестве таких нелинейных элементов чаще всего применяются газоразрядные и кремниевые стабилитроны.
Газоразрядный стабилитрон – это ионный прибор тлеющего разряда, в стеклянном баллоне которого, наполненном инертным газом, находятся два электрода: анод и холодный катод.

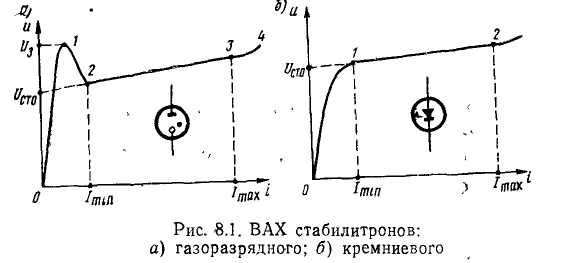

Участок 0-1 соответствует несамостоятельному разряду, точка 1 – момент зажигания, 2-3 – рабочему режиму, при котором напряжение остается почти неизменным, 3-4 – тлеющему разряду (в эксплуатации не допустим, т.к. при больших перегрузках может возникнуть дуговой разряд и стабилитрон выйдет из строя)

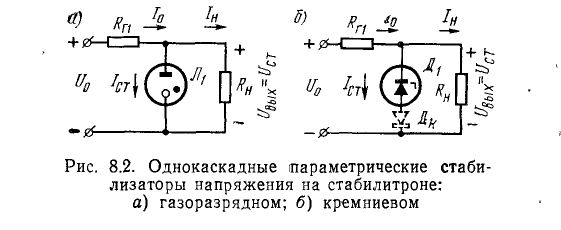

Схемы параметрических стабилизаторов постоянного напряжения с использованием стабилитронов применяются для стабилизации напряжения при мощности потребления до нескольких ватт.
Rr1 – гасящее сопротивление, Л1 (Д1) – стабилитрон

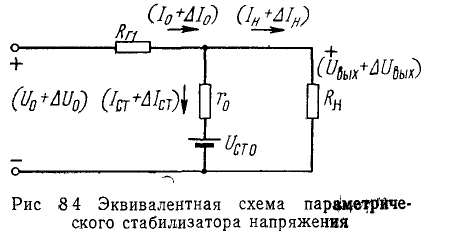

В пределах рабочего участка (рис. 8.1) характеристика почти линейна, поэтому:
, где rd – динамическое сопротивление стабилитрона, Iст – ток стабилитрона
- приращение входного напряжения
; - приращения тока стабилитрона и нагрузки
- коэффициент стабилизации
Т.к динамическое сопротивление стабилитрона мало, то (1+Rr1/Rн) <<Rr1/rd и тогда:
Изменение сопротивления нагрузки стабилизатора изменяет ток Iн. Если принять, что напряжение U0 неизменно, то изменение тока нагрузки вызывает соответствующее изменение тока через стабилитрон, причем:
, при этом:
Тогда: - внутреннее сопротивление стабилизатора
При изменении температуры меняется выходное напряжение стабилизатора. Это изменение характеризуется температурным коэф. стабилизатора α. В свою очередь эта величина зависит от температурного коэф. напряжения ТКН. Для уменьшения α в некоторых случаях применяют температурную компенсацию, включая последовательно с стабилитроном термозависимые элементы или диоды. Температурный коэф. этих элементов должен иметь знак, противоположный ТКН стабилитрона.
Если необходимо получить большую точность стабилизации, применяют многокаскадные схемы.
Здесь
В этом выражении rd1 – динамическое сопротивление стабилитрона Д1, rd23 = (rd2 + rd3) сумма динамических сопротивлений стабилитронов Д2 и Д3.
Выходное сопротивление схемы, так же, как и в однокаскадном параметрическом стабилизаторе, равно приближенно динамическому сопротивлению стабилитрона Д1. Таким образом, применяя многокаскадные схемы, можно значительно повысить коэф. стабилизации, однако стабильность выходного напряжения остается такой же, как и в однокаскадных схемах.

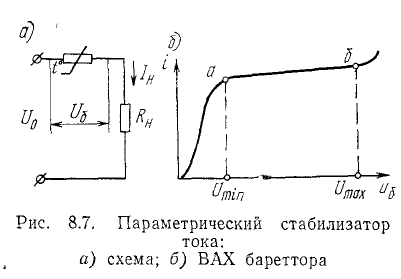

В качестве параметрического стабилизатора тока небольшой силы (до 1-2 А) использует бареттеры с большим динамическим сопротивлением (несколько кОм)
Участок аб ВАХ называется областью бареттирования. Бареттер стабилизирует как постоянный, так и переменный ток и включается последовательно с нагрузкой.

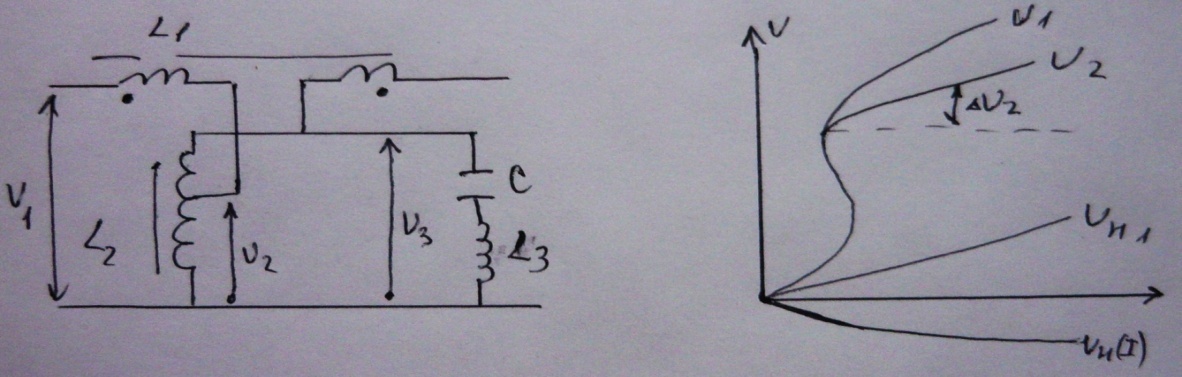

14. Феррорезонансные стабилизаторы.

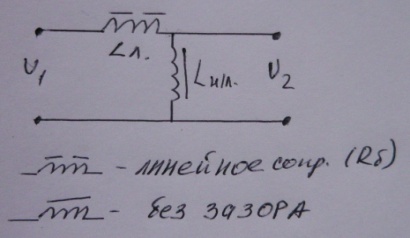

Такие стабилизаторы работают в цепи переменного тока, в качестве сопротивления используются катушки индуктивности.
Недостатки устройства:
Uвых <Uвх

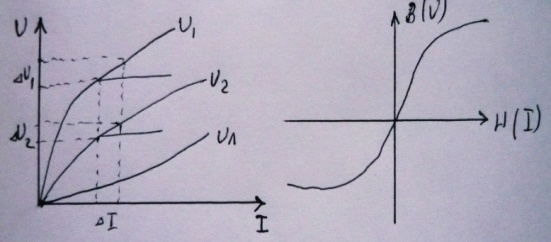

Низкий коэффициент стабилизации (2;2,5), тк ∆U1 и ∆U2 мало отличаются.
Для того чтобы выйти на участок стабилизации надо пропустить большой ток (индуктивный) – низкий коэффициент мощности.

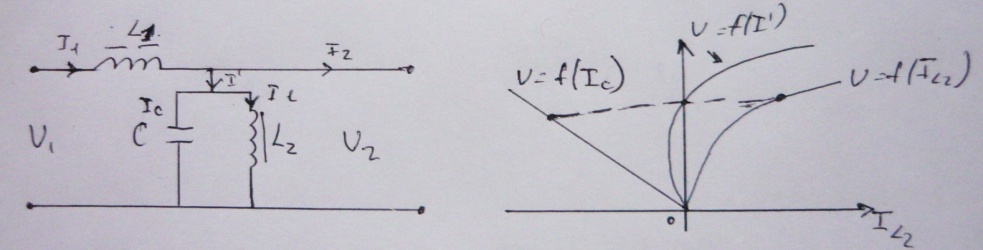

Надо выбрать по f(IL2) значение емкости в соответствии с характеристикой.
При малых U ток носит емкостной характер, при больших U – индуктивный.
Необходим большой ток через дроссели(реактивный) тогда этот ток можно взять от конденсатора.
Надо Iст сделать минимальным для того чтобы получился большой коэффициент стабилизации Кu. И высокий коэффициень мощности получаем также.
Индивидуальная схема Феррорезонансного стабилизатора:
Где U2 <U1, делаем автотрансформ.,чтобы Uвых =Uвх.
Если включить в противофазе, то имеем дополнительную обмотку, Uвых =const.
Но подключив ее к будет ∆U компенсац., и если ∆U3=∆U2 (U3=Uк), то на выходе оно const.

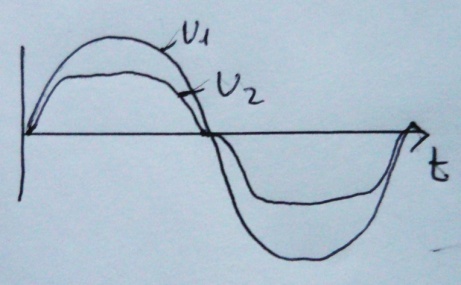

н а входе подаем sin ,тк наступает насыщение то U2 … . U1 может быть любое.
1/ =3CU, 3ю гармонику можно убрать.

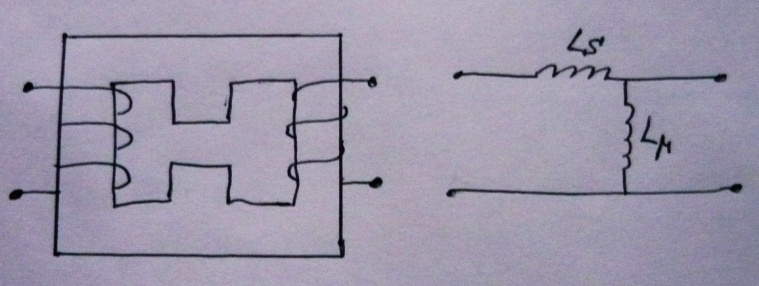

И ногда для стабилизаторов делают такие трансформаторы. Практически не применяются.
