23. Трансформатор типа «длинная линия».

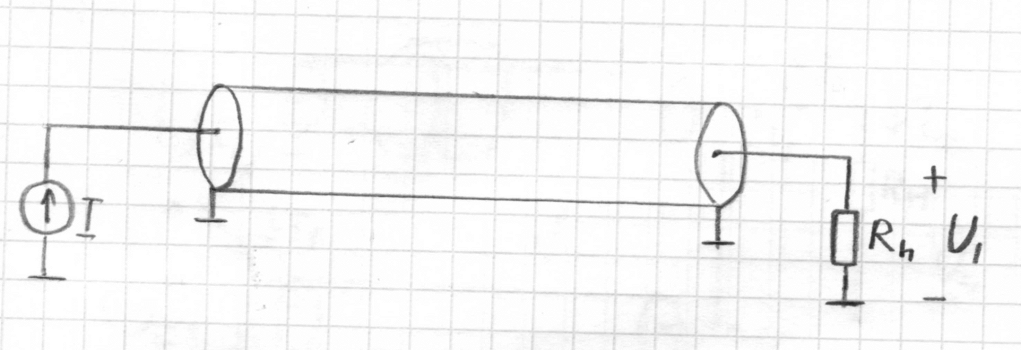

Подав U в кабеле возникает падающая волна, доход. до левого сердечника. Если Rн=W (волновое сопротивл.), то волна поглотится→бегущая волна

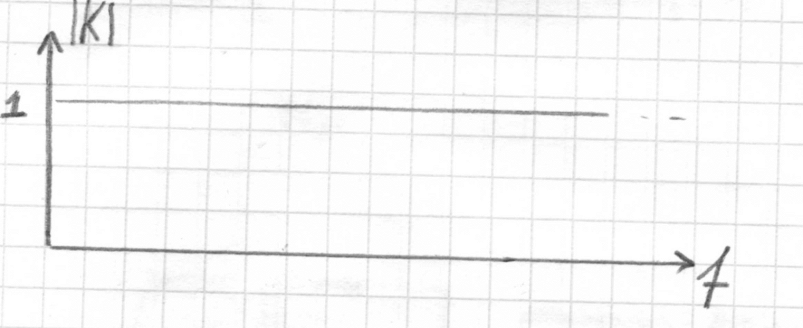

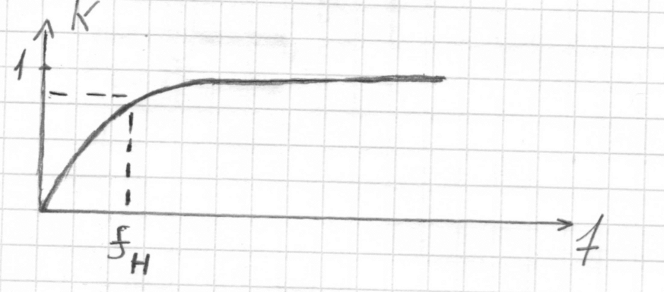

Широкополт. трансформатор с kтранс=1

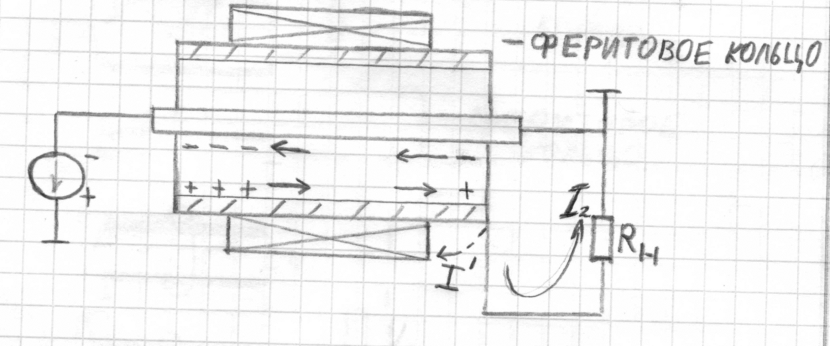

Ток, создаваемый этим источником потечет и по наружной поверхностипроводника и по внутренней. Напряжение на резисторе будет другой полярности, и это трасформ. с коэф. трансформации 1, часть I2 пойдет до земли, и это не будет работать. Нужно I’ уменьшить: покрываем слоем резиста поверхность, добавляют цилиндрические ферромагнетики.

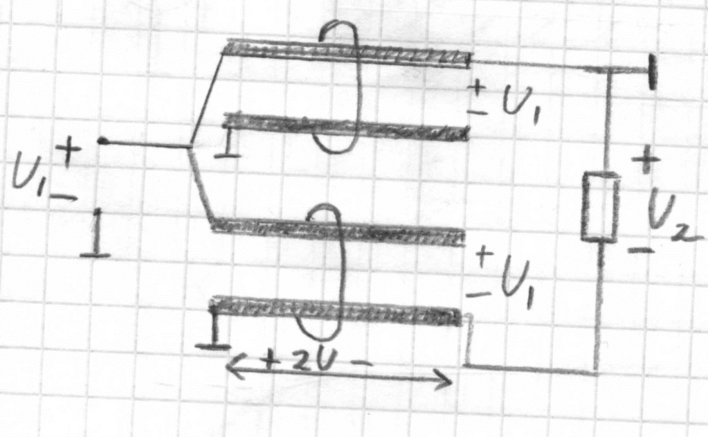

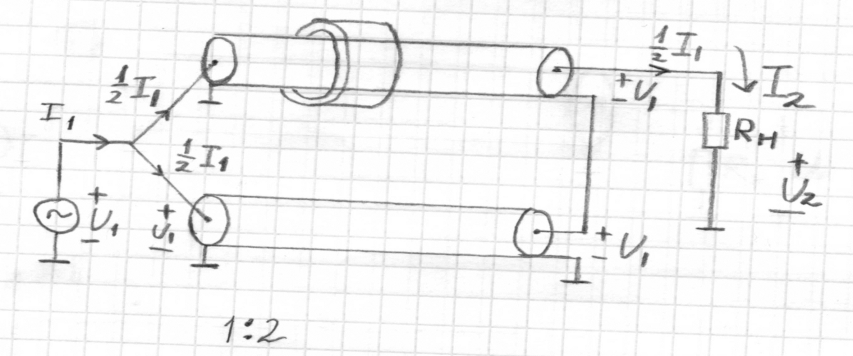

Подать по 1В→бегущая волна, т.к. соединены последовательно, то на выходе 2В. U2=2U1, I2=0,5I1. Но не будет работать без ферритового сердечника.

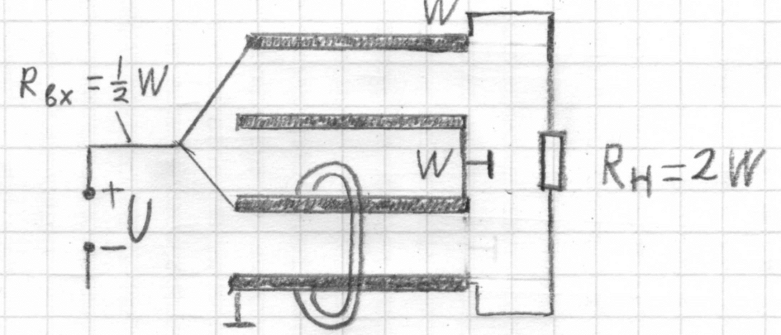

Имеем трансфоматор с kтранс.=2
или
Или
Если kтранс.≠2, то:

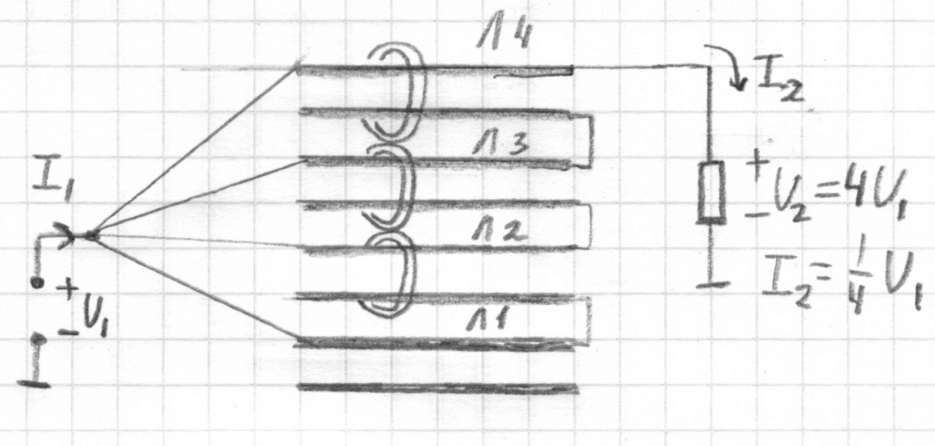

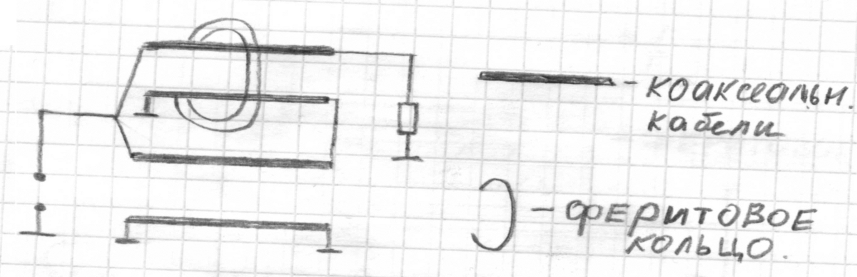

На входе соединены параллельно, возникает падающая волна, на выходе соединены последоват. Продольное напряжение линий Uл1:Uл2:Uл3:Uл4=0:1:2:3=W1:W2:W3:W4 (эти линии можно наматать на один сердечник по соотношению числа витков).

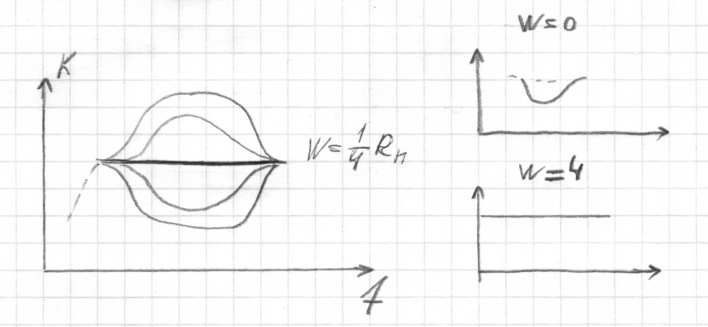

W1=W2=W3=W4=W. Rвх=0.25W, Rн=4W. Чтобы частотная хар-ка выглядела равномерной W=0.25Rн . Если взять другое W, то возникает бегущая волна в линии Iпадающ. волн.=U/W.
24.Устройство, режимы работы электрических машин постоянного тока, основные
характеристики двигателей и генераторов.

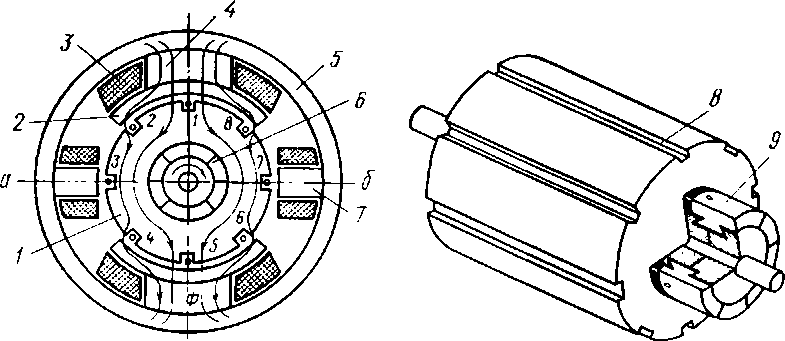

На статоре 5 машины постоянного тока (см. схематический поперечный разрез, рис. 3.1, а), размещаются постоянные электромагниты: основной полюс возбуждения 4 и дополнительный полюс 7. Полюса возбуждения создают основной продольный магнитный поток, а дополнительные полюса — поперечный магнитный поток для улучшения условий коммутации и уменьшения искрения под щетками. На вращающемся якоре 1, в пазах 8 размещены обмотки, каждая секция которых подключена к двум пластинам 9 коллектора 6 (рис. 3.1,6). Медные пластины коллектора, разделенные изоляционными прокладками, собраны так, что образуют цилиндр, по внешней поверхности которого скользят токосъемные угольные щетки. Коллектор закрепляется неподвижно на оси якоря и вращается вместе с ним.
В силу принципа обратимости одна и та же машина может работать как генератором, так и двигателем.
При работе в генераторном режиме якорь машины раскручивается каким-либо двигателем, в его обмотках возбуждается э. д. с, создающая постоянный ток в нагрузке, подключаемой к щеткам. Ток в обмотках возбуждения 3 создается либо э. д. с, возбуждаемой в обмотках якоря, либо от постороннего источника. В двигательном режиме обмотки возбуждения и якоря подключаются к сети постоянного тока; якорь вращается, с его вала передается на нагрузку механическая мощность. Магнитный поток, создаваемый обмоткой возбуждения, проходит по полюсам машины, через якорь и замыкается в ее ярме.
При вращении якоря против часовой стрелки в активных проводниках, уложенных в его пазы и перемещающихся вместе с якорем в магнитном поле, наведется э.д.с. Конфигурация соединения должна оставаться постоянной, поэтому обмотка должна обладать центральной симметрией, т. е. быть замкнутой (неразрывной), соединение проводников в замкнутую обмотку должно приводить к суммированию э.д.с, наводимых в каждом из них, исключить возможность появления короткозамкнутых витков.
Р аспространение получили барабанные обмотки якоря, обладающие малой длиной пассивных соединительных проводников и большой прочностью. При барабанной обмотке соединительные проводники укладывают только но внешним торцовым поверхностям якоря. Последовательно соединяют два активных проводника, находящихся под разноименными полюсами. Чтобы обмотка получилась непрерывной и состоящей из одинаковых секций, в каждый паз необходимо укладывать по крайней мере два активных проводника.
Основной магнитный поток машины создается током, проходящим по обмоткам ее основных полюсов. Этот ток может быть получен как от отдельного источника постоянного напряжения, так и от э.д.с, наводимой в якоре машины. В первом случае машина имеет независимое возбуждение (рис. 3.7,а), а во втором —
в зависимости от способа подсоединения обмотки к якорю либо параллельное (рис. 3.7,6), либо последовательное (рис. 3.7, в) возбуждение. Применяются и машины со смешанным возбуждением (рис. 3.7,г), у которых одна обмотка возбуждения включена последовательно с обмоткой якоря, а другая параллельно ей. Схема включения обмоток возбуждения определяет характеристики машины постоянного тока.
ХАРАКТЕРИСТИКА ГЕНЕРАТОРОВ

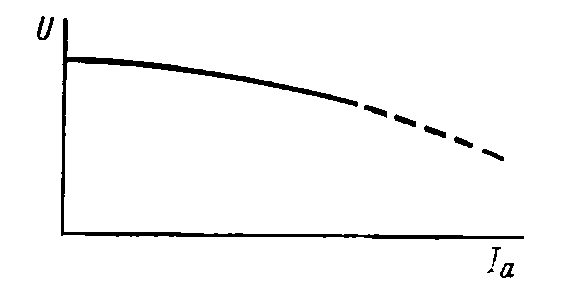

Внешняя характеристика генератора постоянного тока определяет зависимость напряжения, снимаемого с его щеток, от тока нагрузки якоря при постоянной скорости вращения якоря. Вид внешней характеристики зависит от способа возбуждения машины. У генератора с независимым возбуждением (его магнитный поток может создаваться и постоянным ^ магнитом) внешняя характеристика весьма полога.

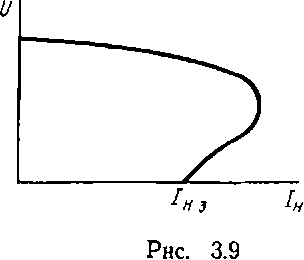

В нешняя характеристика генератора с параллельным возбуждением на начальном участке (рис. 3.9) спадает с ростом тока якоря несколько быстрее, чем у генератора с независимым возбуждением. Связано это с тем, что поток возбуждения такого генератора зависит от тока возбуждения, пропорционального напряжению на щетках V, несколько меньшему, чем э.д.с. Особенностью генератора с параллельным возбуждением является относительно небольшой ток установившегося короткого замыкания. С уменьшением сопротивления нагрузки ток якоря сначала растет, напряжение на щетках падает и это приводит к уменьшению тока возбуждения и э.д.с. якоря.

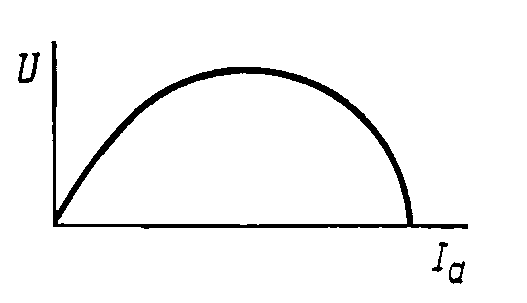

В генераторе с последовательным возбуждением внешняя характеристика имеет колоколообразную форму (рис. 3.10), так как при холостом ходе ее поток возбуждения мал (/в=/н=0), а при больших токах нагрузки вся э.д.с. гасится сопротивлением обмотки возбуждения. Такая внешняя характеристика весьма неудобна для питания обычных нагрузок и поэтому генератор с последовательным возбуждением практически не применяют.
У генераторов со смешанным возбуждением последовательная обмотка может быть включена так, что общий магнитный поток возбуждения увеличивается с ростом тока якоря. Увеличение потока приводит к росту э.д.с. якоря и напряжение, снимаемое со щеток такого генератора, может даже расти при увеличении тока нагрузки.
Генераторы с независимым возбуждением, создаваемым постоянным магнитом, используют как тахогенераторы, т. е. машины, создающие напряжение, прямо пропорциональное частоте вращения.
ХАРАКТЕРИСТИКА ДВИГАТЕЛЕЙ
Для практического применения двигателя основной является его механическая характеристика, которая определяет зависимость частоты вращения якоря от развиваемого им момента на валу.
П ри отличных от нуля значениях сопротивления якоря r э.д.с. Е с ростом тока якоря, а следовательно, и момента на валу несколько уменьшается. Вместе с тем реакция якоря вызывает снижение э.д.с, наводимой в якоре, при росте тока якоря и пропорционального ему момента на валу. В реальной машине действуют оба названных фактора и ее механическая характеристика может иметь как небольшой отрицательный, так и небольшой положительный наклон.
Механическая характеристика двигателя с последовательным возбуждением (рис) более «мягкая», т.е. частота вращения его якоря резко снижается при возрастании момента на валу (механической нагрузки). Вместе с тем при отсутствии нагрузки (момент и ток якоря малы) частота вращения может оказаться очень большой.
У двигателей со смешанным возбуждением механические характеристики являются промежуточными между характеристиками двигателей с последовательным и параллельным возбуждением.
