4. Влияние индуктивностей рассеяния и резистивных сопротивений обмоток трансформатора на работу выпрямителей.
1) Влияние индуктивностей рассеяния обмоток трансформатора на работу выпрямителей
Рассмотрим m-фазный выпрямитель
iн=const=I0 – постоянная составляющая тока вторичной обмотки
L1 – индуктивность дросселя; La – индуктивность рассеяния вторичной обмотки трансформатора; La= Ls2+Ls1n2+Lvd+Lм
n=w2/w1; La1=La2=La
2 контура: фаза, выходящая 1; фаза, вступающая в работу 2
Uв = e21-La di21/dt = e21-Xa di21/dωt; (Ха=ωLa)
Uв=e22-Ха di22/dωt
2Uв=e21+e22-Xa d(i21+i22)/dωt; d(i21+i22)/dωt=0, т.к. i21+i22=I0
Uв=(e21+e22)/2
e21=E2 cos(ωt+π/m)
e22=E2 cos(ωt-π/m)
m – фазность выпрямителя

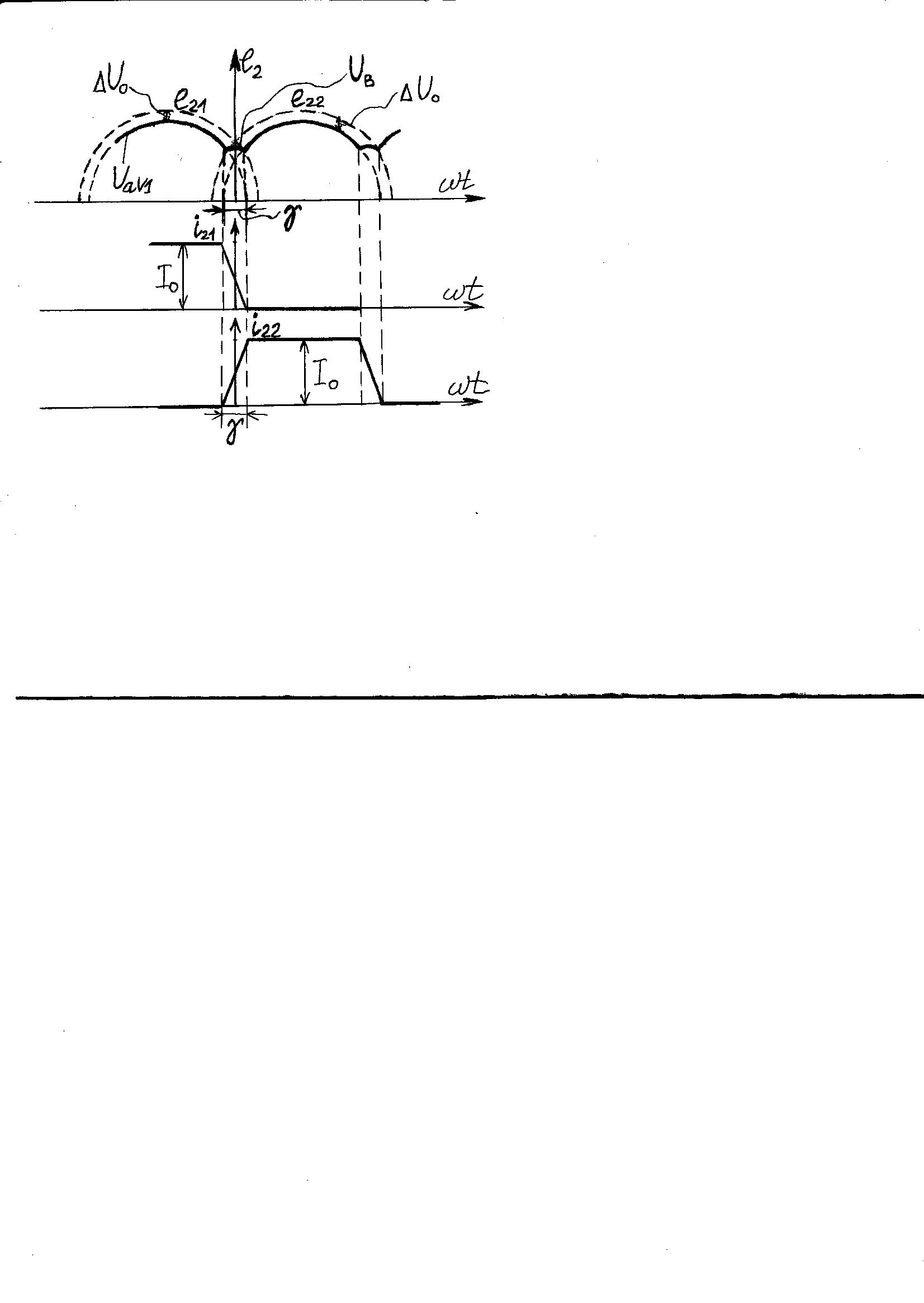

Процесс коммутации фаз происходит в течение некоторого промежутка времени γ (угол перекрытия фаз).
За счет возникающих в них ЭДС самоиндукции, ток в работающей фазе не может мгновенно упасть до 0, а ток вступающей в работу фазы не может возрасти мгновенно от 0 до I0. В результате в течение γ будут одновременно открыты два диода. По окончании процесса коммутации вся нагрузка переходит на следующую фазу, а выпрямленное напряжение скачком принимает значение фазной ЭДС.
i22=1/Xa ∫ (e22-Uв) dωt=
=1/Xa ∫ (e22-e21)/2 dωt=
=1/Xa ∫1/2E2 [cos(ωt- π/m)- cos(ωt+π/m)] dωt=1/Xa ∫1/2E2 2sin(π/m) sinωt dωt =
= -E2/Xa sin(π/m)cosωt+C
ωt=0; i22=0 → C= E2/Xa sin(π/m)
i22= E2/Xa sin(π/m)*(1-cosωt)
i21=I0-i22; ωt=γ; i22=I0= E2/Xa sin(π/m)*(1-cosγ)
cosγ=1-(I0Xa)/(E2sin(π/m))
Постоянная составляющая выпрямленного напряжения U0 уменьшается на величину ∆Uox, определяемую площадью криволинейных треугольников, ограниченных фазными ЭДС и напряжением Uв на интервале γ.
∆Uox=m/2π ∫ (e22-Uв) dωt= m/2π Xa/Xa ∫ (e22-Uв) dωt=
=mXaI0/(2π) {пределы этих двух ∫ от 0 до γ}
Угол перекрытия фаз тем больше, чем больше выпрямленный ток I0, индуктивность рассеяния и число фаз m, поэтому влияние индуктивности рассеяния проявляется в первую очередь в многофазных мощных (сильноточных) выпрямителях.
2) Влияние резистивных сопротивлений обмоток трансформатора на работу выпрямителей.
Рассмотрим m-фазный выпрямитель.
Считаем ra1=ra2=ra (ra=Ra)
сопротивление вторичной обмотки: ra=r2+r1n2+rvпр
rvпр – сопротивление вентиля в прямом направлении.

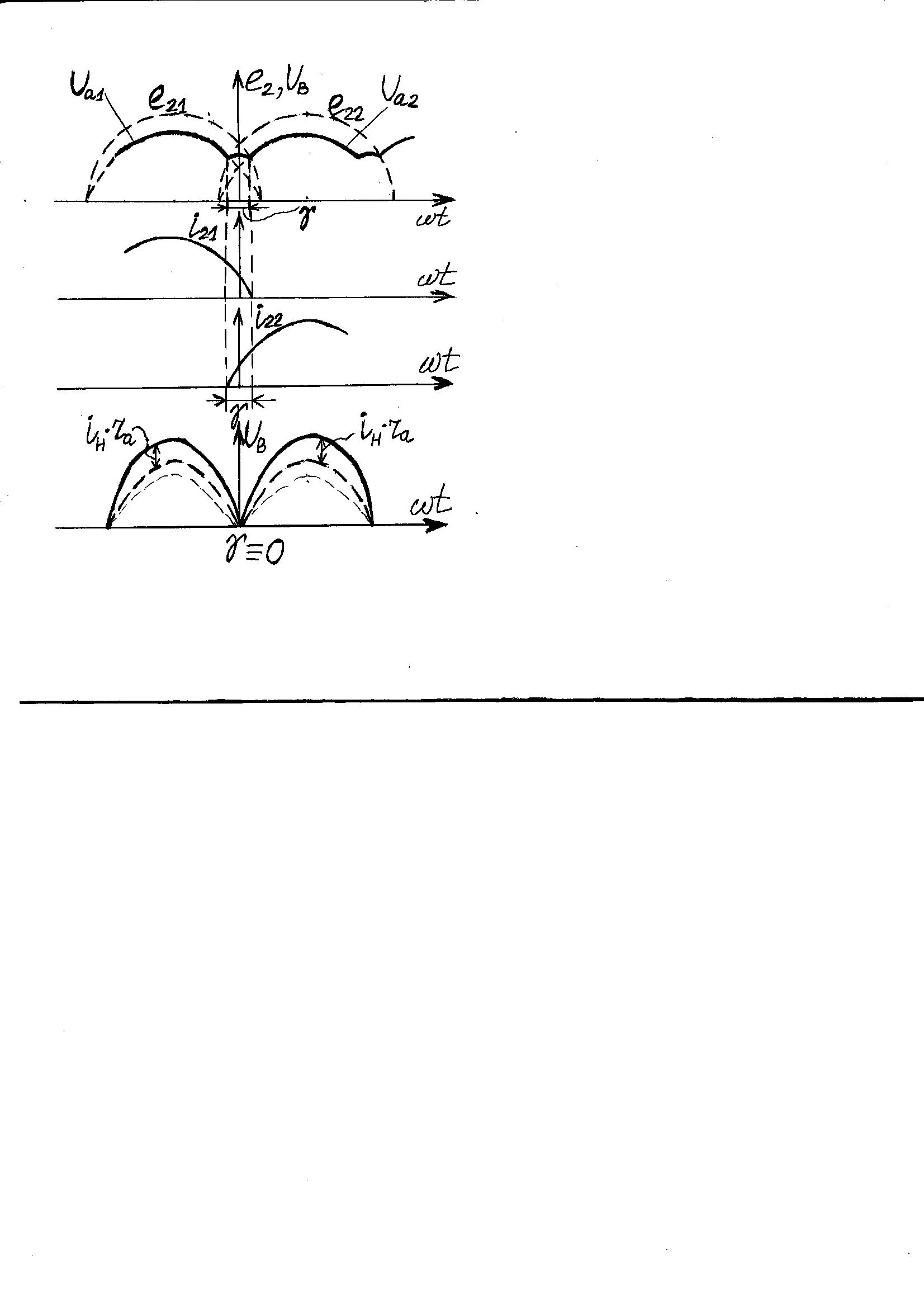

В момент перекрытия фаз в течение некоторого промежутка времени γ работают оба вентиля.
На γ Uв будет:
Uв=(e21-e22)/2-∆U0,
где ∆U0=∆U0r=I0ra – падение напряжения на ra
Uв уменьшается на величину ∆U0 пропорционально току I0
Если L1 = 0; Ua1=e21-rai21; ∆U=rai21
Если учесть и влияние резистивного сопротивления обмоток ra и индуктивности рассеяния La , то
Za=ra+jωLa – сопротивление, учитывающее их совокупное влияние.
Тогда ∆U0≈∆U0x+∆U0r
5. Токи первичных обмоток сетевого трансформатора.
Рассмотрим фрагмент схемы — Первичную обмотку тр-ра.
При подключении первичной обмотки к источнику энергии с напряжением U1 через первичную обмотку тр-ра будет протекать ток I1. В результате первичной обмоткой создается намагничивающая сила, которая возбуждает магнитное поле Ф1, большая часть силовых линий которого замыкается по сердечнику, образуя основной магнитный поток тр-ра Ф0. Меньшее число силовых линий замыкается в немагнитной среде, образуя поток рассеяния Фs1,сцепленный только с витками первичной обмотки.
Поток рассеяния Фs1 индуцирует в первичной обмотке ЭДС еs1.Основной магнитный поток Ф0 индуцирует в первичной обмотке ЭДС e1.
, где – потокосцепление
Напряжение, приложенное к первичной обмотке уравновешивается ЭДС еs1 и e1, а также падением напряжения на активном сопротивлении первичной обмотки.
Составляем уравнение Кирхгофа:
≡0 Постоянная составляющая поступающего напряжения
|
≡0 Т.к. постоянная составляющая, т.е ∫ от первообразной
|
≡0
|
I10 - постоянная составляющая тока первичной обмотки |
Таким образом, получаем, что постоянная составляющая тока первичной обмотки равно 0!
Рассмотрим пример:
Н айдем токи первичных обмоток.
В каждый момент времени ток проходит через один диод.
(0…t1) — (т.е. открыт 1-ый диод)
Для нахождения тока первичной обмотки, надо знать устройство тр-ра.
К аждая фаза на своем стержне.
Ток→магнитный поток→магнитное напряжение.
Магнитное напряжение одинаково на всех 3 участках
( t1…t2) —
(t2…t3) —
Если последовательно с нагрузкой включен индуктивный фильтр, то
Вынужденное намагничивание сердечника трансформатора в выпрямителе
A∙W1=iII∙WII – iI1∙WI=I0∙W0 -
, тоже и для t3 и t4

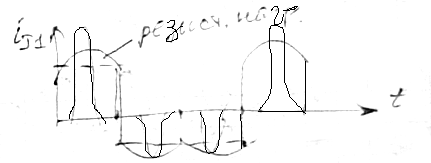

п ри наличии постоянной составляющей тока вторичных обмоток T, превращаемый в постоянный магнит (поле обмоток замыкается через воздух). В двух тактовых системах этого нет, оно есть в 3-фазном однотактном. Его можно устранить.
- включение Принцип работы обмоточного трансформатора поясняется эскизом, приведенном на рис. 1. При подключении к первичной обмотке трансформатора источника сигнала u1 (например, гармонического) по обмотке протекает ток i1. В результате протекания переменного тока вокруг первичной обмотки создается переменное магнитное поле, характеризующееся потоками 0 и S1. Часть тока первичной обмотки, необходимая для создания потока 0, носит название тока намагничивания iµ.
В трансформаторе с ферромагнитным сердечником (где, как правило, S 0) основной магнитный поток замыкается по сердечнику, но нужно помнить, что первичное определение разделения магнитных потоков на основной и потоки рассеяния зависит от сцепления их с обмотками. Поэтому основной магнитный поток присутствует и в трансформаторе без ферромагнитного сердечника, и наоборот, в некоторых специальных трансформаторах (например, в составе феррорезонансных стабилизаторов) специально создается часть магнитопровода для замыкания по ней потоков рассеяния обмоток.
7. Основные характерисики выпрямителей:нагрузоочная характеристика, коэффициент мощности, габаритная мощность сетевого трансформатора, коррекия коэффициента мощности

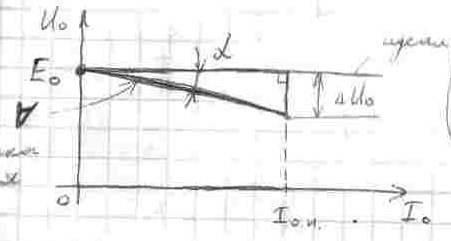

1)Нагрузочная характеристика – показывает как ведет себя ИП при изменеии нагрузки.
U0 = f(I0) ; RН –меняется.
Где - двухполюсник в виде
UO = EO - I0*Ri ;
Ri = tg (alpha);
= UO.TP+U0.V+U0.Ф
UO.TP- падение напряжения на активном сопротивлении обмоток тр-ра
U0.Ф – падение напряжения на фильтре ;
U0.V - падение напряжения на вентиле
Для емкостного фильтра:
Для Г- образного, П – образного, L-фильтра

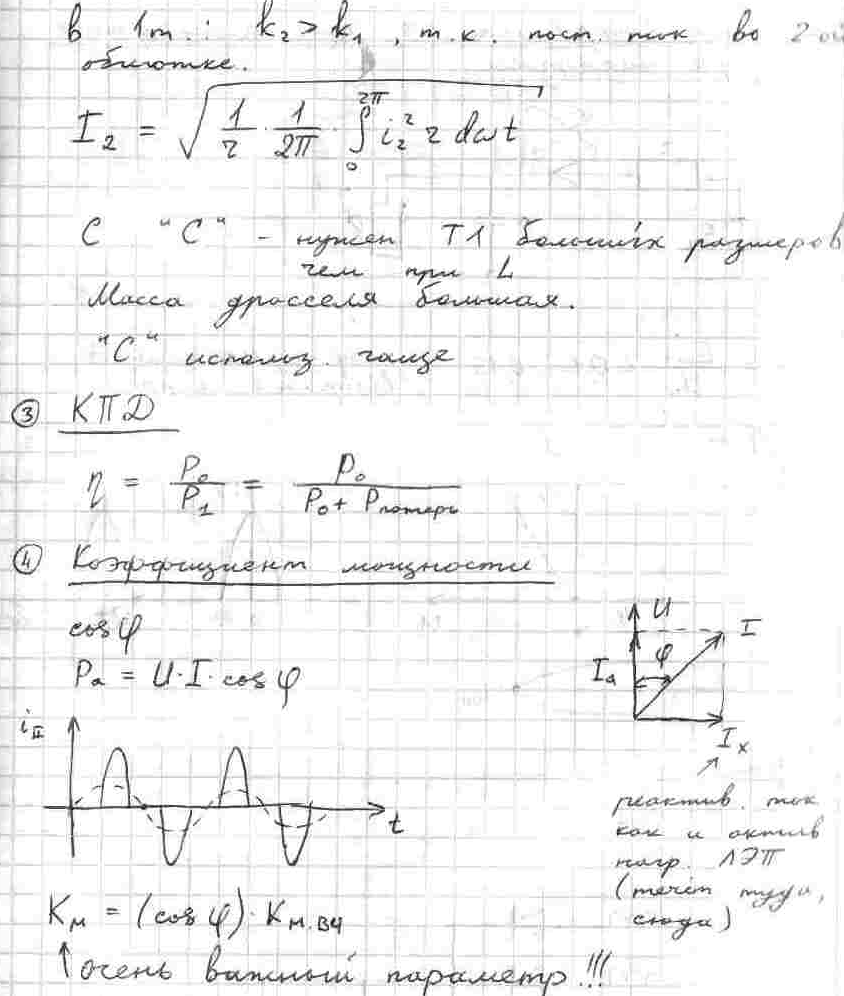

2)Габаритная мощность трансформатора.
