25. Устройство, режимы работы, основные характеристики синхронных и асинхронных машин переменного тока.
Синхронные – частота вращения rot связана с частотой направления питания сети.
Асинхронные – частота может изменяться при изменении напряжения и других факторов.
Чаще используются асинхронные машины переменного тока.
В основе машин ~ I лежит:
ротор – подвижная часть,
статор – неподвижная часть.
В статоре (цилиндрической поверхности) есть пазы, в которые укладывается обмотка статора, и на которую подается U (3х фазное). 3х фазное напряжение подаётся для того, чтобы:
1. сэкономить медь, т.к. при подаче 2х фазового напряжение по 0 проводнику I = 0, и требуется в 2 раза больше меди.
2
.
создаётся вращающееся магнитное поле.
Обмотка в статоре соединена звездой:
Создаётся вращающееся магнитное поле, т.е.
За период вектор совершает полный оборот.
По принципу работы, различают синхронные и асинхронные машины.
Асинхронные машины.
Как и любая электрическая машина, асинхронная обладает свойством обратимости, и может быть использована как генератор и как двигатель. В силу ряда существенных недостатков асинхронные генераторы практически не применяются, а вот двигатели применяются довольно широко.
Сердечник статора собирается из кольцеобразных пластин электротехнической стали, изолированных друг от друга. В статоре присутствуют пазы, о которых сказано выше.
Ротор так же собирается из стальных пластин. Так же штампуются впадины, куда укладывается обмотка ротора. В зависимости от типа обмотки асинхронные машины могут быть фазовыми и короткозамкнутыми.
Машины с короткозамкнутым ротором. Ротор выполняется по типу “беличьего колеса”. В пазах ротора укладываются массивные стержни, соединенные на торцевых сторонах массивными кольцами. Часто короткозамкнутая обмотка изготавливается из алюминия. Расплавленный алюминий под давлением заливается в пазы ротора.
1
пластина ротора.
При работе частота вращения rot
отстаёт от вращения статора, иначе
проводка будет неподвижна в магнитном
поле. Если она за счёт трения отстаёт,
возникает ЭДС, ток и магнитный момент.
Мψ – вращающий момент. Можно принять
за счёт разности частоты статора и
ротора напряжение нужной частоты, увел.
за счёт ЭДС, уменьшается за счёт
реактивного сопротивления обмотки,
если уменьшается тормозной момент
(Mтор) ротора, то увеличивается
частота, увеличивается Мψ, может наступить
равновесие. Скольжение ротора:
Машины с фазовым ротором.
- если φ → 90˚ то Мψ ↓( по графику)
- параметрическое сопротивление обмотки rot (rр) ↑, max кривых смещается.
В мощных машинах существует процесс запуска, то есть плавное изменение (rр).
Однофазные асинхронные двигатели.
Е
сли
U 1фаз. то м.п. будет
п
еременным.
Если м.п. переменное то вектор всегда
будет так направлен.

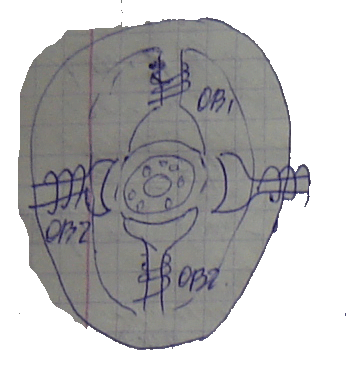

Если сюда подать ~U то ротор не будет вращаться (пульсирующие поля). Для создания вращающегося момента на ОВ1 и ОВ2 подаётся U и U сдвинутое на 90˚.
Так как статор однофазный, нарисуем:
Работа однофазного асинхронного двигателя подобна работе двух одинаковых двухфазных двигателей, соединённых валами и создающих противоположно направленные моменты. Вращающий момент создаваемый прямым полем при изменении скольжения от 0 до 2 определяется такой же зависимостью как в трёхфазном двигателе. Аналогично с моментом образованным обратным полем.
Синхронный двигатель.
П
ринцип
действия: Магнитную стрелку помещают
в магнитное поле статора и она будет
вращаться с такой же частотой.
На роторе находится обмотка с постоянным током. Внутренний магнит следит за магнитным полем статора, может отставать по фазе. Пусковой момент мал, и тем меньше чем меньше υ. За счёт момента начального вращении начало оборотов ротора и статора близко.
