1.3 Расходомеры постоянного перепада давления. Ротаметры.
Рассмотренные выше расходомеры переменного перепада давления нашли наибольшее распространение в промышленности. Однако из-за существующих ограничений на их применение стандартные сужающие устройства могут применяться не всегда. В этих случаях используются другие типы расходомеров.
Ротаметры применяются в промышленных и лабораторных условиях при измерении малых расходов жидкостей и газов в вертикальных трубопроводах диаметром 4-100 мм. Пределы измерения ротаметров по воде находятся в диапазоне от 0,04 до 16м3/ч, а по воздуху — от 0,063 до 40 м3/ч.

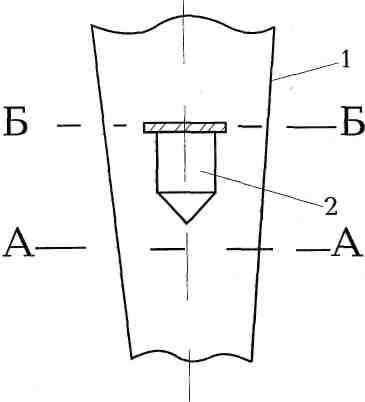

На рис. 1.8 показана схема рабочего участка ротаметра. В самом общем случае ротаметр представляет собой вертикальную коническую (слегка расходящуюся вверх) стеклянную трубку 1, в которой располагается поплавок 2. Форма поплавка может быть самой различной, например цилиндрической, с нижней конической частью и верхним цилиндрическим бортиком, с вырезанными на нем косыми канавками. Среда, расход которой измеряется, протекая через эти канавки, обеспечивает вращение и самоцентрирование поплавка по оси трубки, исключая тем самым его трение о стенки.
Принцип действия ротаметра основан на уравновешивании силы тяжести силами, действующими на поплавок со стороны протекающей среды.
На поплавок, имеющий объем V и плотность рп, действует сила тяжести Gg :
Со стороны протекающей среды на поплавок действуют:
сила, обусловленная разностью статических Р1-Р2 (Р1 — статическое давление в сечении А-А, Р2, — в самом узком сечении Б-Б), возникающей вследствие ускорения потока в кольцевом зазоре между стенкой трубки и поплавком, F = ( Р1-Р2) f, здесь f— площадь наибольшего сечения;
Рис. 1.8. Принципиальная схема ротаметра
динамический напор
где ξ, — коэффициент сопротивления поплавка, зависящий от его формы;
р — плотность измеряемой среды;
V — скорость среды в сечении А-А;
— сила трения потока о боковую поверхность поплавка
где к — коэффициент, зависящий от числа Рейнольдса и степени шероховатости поверхности поплавка;
Vk — средняя скорость потока в кольцевом зазоре;
п — показатель степени, зависящий от скорости;
f6 — площадь боковой поверхности поплавка.
Поплавок будет стационарно висеть в потоке движущейся жидкости или газа при соблюдении равенства сил
, (1.13)
Так как силами W и N по сравнению с F можно пренебречь, запишем:
(1.14)
или , (1.15)
т.е. перепад давления на поплавке не зависит от расхода измеряемой среды. Поэтому ротаметры и относятся к типу расходомеров постоянного перепада давления.
Поясним работу ротаметра, используя уравнение (1.13).
Предположим, что при объемном расходе среды Go поплавок занимает положение, характеризующееся площадью кольцевого зазора в самом узком сечении (В-В, рис. 1.8) fk1, при этом на поплавок действует сила, вызванная перепадом (Р1-Р2,), при котором выполняется равенство (1.15). При увеличении расхода в начальный момент времени положение поплавка Н и fkl неизменно, в силу чего Р1-Р2 начнет возрастать, равенство (1.15) нарушится и поплавок начнет подниматься вверх. Но по мере подъема поплавка будет увеличиваться fk1 (из-за конусного профиля трубки 1, рис. 1.8), что приведет к уменьшению Р1-Р2. Подъем поплавка прекратится, как только восстановится равенство (1.15), т.е. при достижении равенства основных сил (1.14), действующих на поплавок.
Очевидно, что каждому расходу будет соответствовать вполне определенная площадь fk кольцевого зазора, т.е. конкретная высота подъема поплавка Н.
Уравнение, связывающее объемный расход Go и площадь кольцевого зазора fk, принято записывать в виде, аналогичном уравнению расхода для расходомеров переменного перепада (с сужающими устройствами):
, (1.16)
Из этого уравнения следует, что при α = const зависимость между Qo и fk и Go и Н линейная. Однако так как трубка ротаметра коническая, то линейной зависимости не будет из-за нелинейной зависимости fk = f(H). Кроме того, в реальных условиях при перемещении поплавка пусть и незначительно, но меняется и а (коэффициент расхода). Поэтому при использовании равномерной шкалы для ротаметров вносится определенная доля в общую погрешность измерения.
Из (1.16) также следует, что положение поплавка зависит не только от расхода, но и от плотности среды, расход которой измеряется, т.е. градуировка ротаметра должна производиться с учетом рс . Поэтому рота метры подразделяются на две группы: для жидкостей — градуируемые на воде и для газов — градуируемые на воздухе.
Если эти ротаметры используются для измерения расхода других сред, то необходимо в выражение (1.16) в виде сомножителя вводить поправочный коэффициент к. В случае, когда вязкости измеряемой и градуировочной сред близки,
,
где ρгр и ρср — градуировочная и действительная плотность среды; ρп — плотность материала поплавка. Обычно для газов ρср << ρп и в этом случае
Переградуировка ротаметра для измерения расхода других сред, а также для расширения или сужения диапазона с целью увеличения точности измерений может быть осуществлена изменением рп, т.е. поплавок изготавливается из другого материала или пустотелым.
Класс общепромышленных ротаметров не выше 2,5, минимальный измеряемый расход 0,2 Gb.п. (т.е. реальный диапазон 20-100% от верхнего предела измерения). Погрешность ротаметров может быть уменьшена в 2-3 раза индивидуальной градуировкой.
Для измерения расхода газа или прозрачных жидкостей, находящихся под давлением не более 0,6 Мпа (6 кгс/см2), используются ротаметры со стеклянной конической трубкой, на наружной поверхности которой нанесена мерная шкала. Указателем является верхняя горизонтальная плоскость поплавка.
Для измерения расхода сред под избыточным давлением до 6,4 МПа (64 кгс/см2) применяются ротаметры с металлической конической трубкой. Такие ротаметры снабжаются дифференциально-трансформаторными или пневматическими преобразователями для дистанционной передачи показаний.
Класс приборов с дифференциально-трансформаторным преобразователем в комплекте с вторичным прибором — 2,5; с выходным пневматическим сигналом выпускаются двух классов — 1,5 и 2,5
Поплавки изготавливаются из материалов, не корродирующих в среде, расход которой контролируется (сталь, алюминий, бронза, фторопласт, эбонит и т.д.).
Ротаметры обладают следующими достоинствами:
простота устройства и изготовления;
возможность измерения малых расходов в трубопроводах малого диаметра;
практически равномерная шкала;
широкий диапазон переградуировки.
К недостаткам нужно отнести:
необходимость установки строго вертикально;
непригодность при измерении расхода сред с высокими давлением и температурой;
трудности дистанционной передачи и записи информации.
