2. Способы включения транзистора.
При нормальном включении транзистора на эмиттерном переходе действует прямое напряжение, а на коллекторном – обратное. При этом электроны инжектируются из эмиттера в базу, проходят ее почти без рекомбинации (поскольку ширина базы мала) и беспрепятственно попадают в коллектор, находящийся под положительным потенциалом.
Таким образом, при нормальном включении коллектор собирает поступившие в базу неосновные носители.
При указанной полярности напряжения коллектор способен собирать только электроны, поэтому ток эмиттера должен содержать в основном электронную составляющую. Для этого эмиттер легируют значительно сильнее, чем базу.
В нормальном включении токи коллектора и эмиттера почти одинаковы с точностью до небольшого тока базы. Последний компенсирует убыль основных носителей (дырок) в результате рекомбинации, которая имеет место даже при очень малой толщине базы, а также в результате небольшой инжекции дырок из базы в эмиттер.
Сопротивление
обратно смещенного коллекторного
перехода очень велико – несколько МОм
и более. Поэтому в цепь коллектора можно
включать большие сопротивления нагрузки,
не изменяя величину коллекторного тока.
Соответственно в цепи нагрузки может
выделяться значительная мощность.
Сопротивление прямо смещенного
эмиттерного перехода, напротив, мало.
Например, при токе
мА оно составляет всего
Ом. Поэтому при почти одинаковых токах
мощность, потребляемая в цепи эмиттера,
оказывается несравненно меньше, чем
мощность, выделяемая в цепи нагрузки.
Следовательно, транзистор способен
усиливать мощность, т.е. является
усилительным прибором.
Необходимо подчеркнуть, что транзистор представляет собой, вообще говоря, обратимый прибор, т.е. эмиттер и коллектор можно поменять местами, сохранив в той или иной мере работоспособность прибора. Такой вывод вытекает из однотипности крайних слоев. Однако в связи с несимметричностью слоев (площадь эмиттерного слоя меньше, чем площадь коллекторного слоя), а также различием материалов эмиттера и коллектора в большинстве типов транзисторов нормальное и инверсное включение неравноценны. Передача тока при инверсном включении значительно хуже, чем при нормальном. Причины этого следующие. Во-первых, в связи с малым легированием коллектора мала электронная составляющая коллекторного тока. Во-вторых, площадь реального коллектора значительно больше эмиттера, поэтому на эмиттер попадает лишь небольшая часть электронов, инжектированных коллектором.
Особое место в работе транзистора занимает режим насыщения или режим двойной инжекции. В этом режиме на обоих переходах – эмиттерном и коллекторном – действуют прямые напряжения. Следовательно, эмиттер и коллектор инжектируют носители в базу навстречу друг другу и одновременно каждый из них собирает носители, дошедшие от другого.
Если оба перехода смещены в обратном направлении, то через транзистор будет протекать минимальный тепловой ток. Такой режим называется режимом отсечки.
Выше
подразумевалось, что оба напряжения на
эмиттере и коллекторе (
и
)
отсчитываются относительно базы,
принятой за основной электрод, общий
для входной и выходной цепей транзистора.

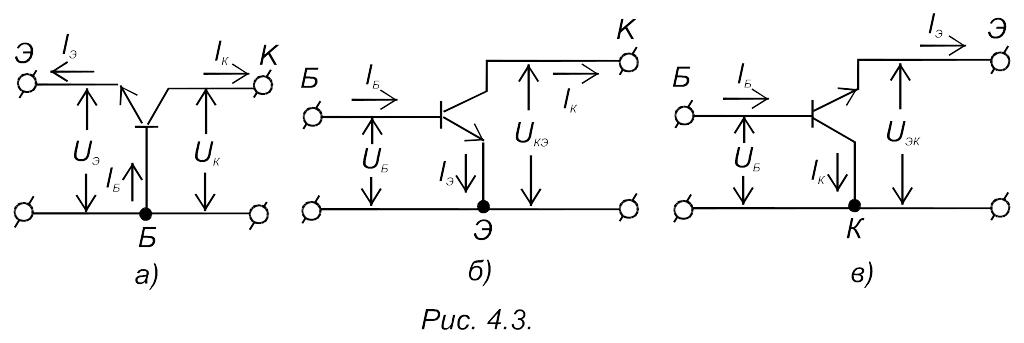

Такое включение транзистора (рис.4.3а),
позволяющее строго и наглядно изучить
его физические свойства и параметры,
называют включением с общей
базой и
обозначают ОБ. Но оно не обеспечивает
усиления по току и обладает малым входным
сопротивлением, что делает ее не
оптимальной для большинства применений.
Основное применение в схемах находит
другое включение - с общим эмиттером
(рис.4.3б); обозначают такое включение
буквами ОЭ. Третий вариант включения –
схема с общим
коллектором
(ОК, рис. 4.3в).
