8.Барьерная и диффузионная емкости диода.
Полупроводниковый диод инерционен по отношению к достаточно быстрым изменениям тока или напряжения, поскольку новое распределение носителей устанавливается не сразу. Как известно , внешнее напряжение меняет ширину перехода, а значит, и величину объемных зарядов в переходе. Кроме того, при инжекции или экстракции меняются заряды в области базы (роль зарядов в эмиттере мало существенна). Следовательно, диод обладает емкостью, которую можно считать подключенной параллельно p-n переходу. Эту емкость можно разделить на две составляющие: барьерную емкость, отражающую перераспределение зарядов в переходе, и диффузионную емкость, отражающую перераспределение зарядов в базе. Такое разделение в общем условное, но оно удобно на практике, поскольку соотношение обеих емкостей различно при разных полярностях приложенного напряжения. При прямом напряжении главную роль играют избыточные заряды в базе и соответственно - диффузионная емкость. При обратном напряжении избыточные заряды в базе малы и главную роль играет барьерная емкость. Заметим заранее, что обе емкости не линейны: диффузионная емкость зависит от прямого тока, а барьерная - от обратного напряжения.
Определим
величину барьерной емкости, считая
переход несимметричным типа n+-p.
Тогда протяженность отрицательного
заряда в базе р-типа можно считать равной
всей ширине перехода:
.
Запишем модуль этого заряда:
, (3.47)
где N - концентрация примеси в базе; S - площадь перехода. Такой же (но положительный) заряд будет в эмиттерном слое.

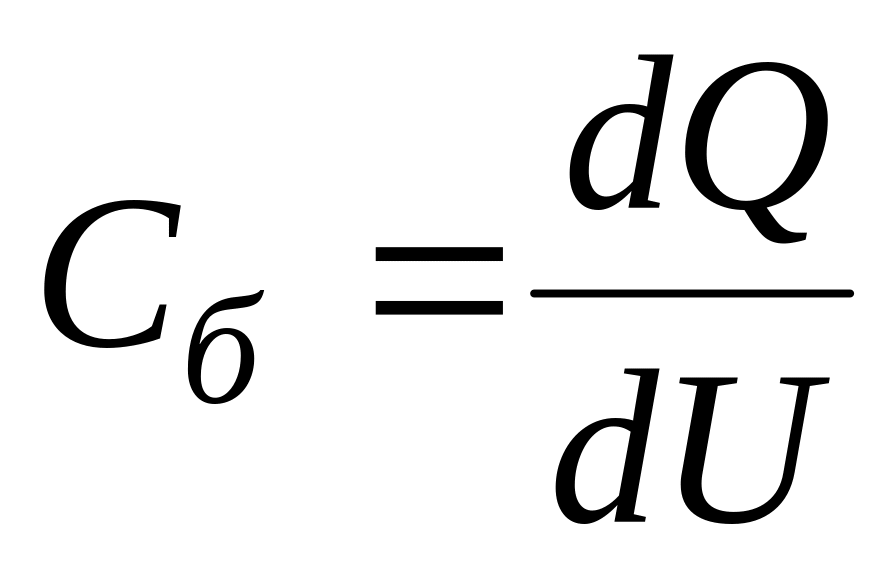

Представим, что эти заряды расположены на обкладках воображаемого конденсатора, емкость которого можно определить как
Учитывая выражение ширины перехода при обратном включении, и дифференцируя заряд Q по напряжению, окончательно получаем:
(3.48)
где
и
соответственно ширина и высота
потенциального барьера при равновесном
состоянии.
При
определении диффузионной емкости будем
учитывать, что перераспределение заряда
в базе происходит за счет инжекции
неосновных носителей в базу. Поскольку
база р - типа , то неосновными носителями
являются электроны. Тогда для толстой
базы приращение концентрации определится
из формулы (3.6а), в которой при условии
можно пренебречь 1.
Определим
как
При
(3.49)
Тогда
. (3.50а)
Учитывая
значение теплового тока (3.11в) для
толстой базы и связь
,
окончательно получим:

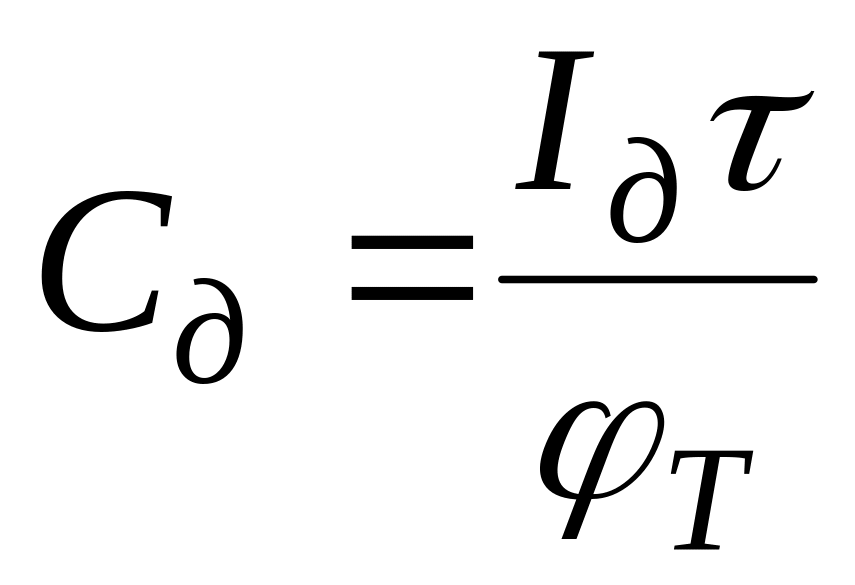

, (3.50б)
где
диффузионный
электронный ток в толстой базе;
- время жизни неосновных носителей в базе.
В случае тонкой базы с учетом формулы (3.6б) при условии U>>T определится как
(3.51)
Дифференцируя заряд по напряжению, и учитывая значение теплового тока для тонкой базы (3.11б), окончательно получаем:
(3.52)
где
диффузионный
электронный ток в тонкой базе;
среднее
время диффузии или время пролета
носителей через тонкую базу при чисто
диффузионном механизме движения.

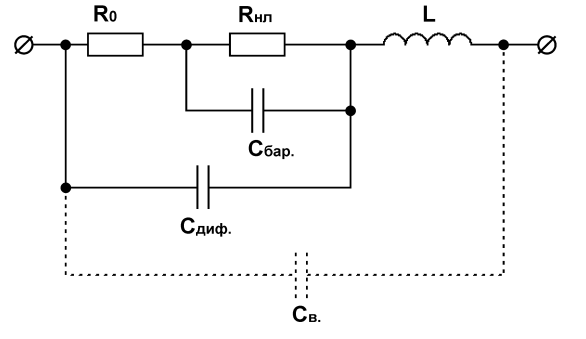

Имея в виду, что диод обладает емкостью, можно составить его полную эквивалентную схему для переменного тока (рис.3.10а).
Рис.3.10а.
Сопротивление R0 в этой схеме представляет суммарное сравнительно небольшое сопротивление n- и p- областей и контактов этих областей с выводами. Нелинейное сопротивление Rнл при прямом включении равно Rпр, т.е. невелико, а при обратном напряжении Rнл= Rобр, т.е. оно очень большое. Приведенная эквивалентная схема в различных частотных случаях может быть упрощена. На низких частотах емкостное сопротивление очень велико и емкость можно не учитывать. Тогда при прямом смещении в эквивалентной схеме остаются лишь сопротивления R0 и Rпр (рис.3.10б),
Рис.3.10б.
а при обратном напряжении – только сопротивление Rобр, так как R0<< Rобр (рис.3.10в).
Рис.3.10в.
На высоких частотах емкости имеют сравнительно небольшое сопротивление. Поэтому при прямом напряжении получается схема по рис.3.10г, (если частота не очень высокая, то Сдиф практически не влияет),
Рис.310г.
а при обратном остаются Rобр и Сб (рис.3.10д).
Рис.3.10д.
Следует иметь ввиду, что существует еще емкость Св между выводами диода, которая может заметно шунтировать диод на очень высоких частотах. На СВЧ может также проявляться индуктивность выводов.
