В виде план – графиков
r – расстояние по профилю, – приращение силы тяжести.
Интерпретация гравиметрических данных разделяется на качественную и количественную. Последняя выполняется на основе решения прямой и обратной задач гравиразведки. Цель - установить количественные характеристики изучаемых геологических объектов, т.е. их пространственное расположение, глубину залегания и избыточную плотность.
Прямая задача для тел простой геометрической формы (шар, цилиндр и др.) решается аналитическим способом:
(1.23),
где Δδ - избыточная плотность.
Для элементарной массы dm в гравитирующем теле Т (рис.19) будем иметь расстояние от А до М равным r:
(1.24),
Рис.1.19. Модель цилиндра для расчета
приращения силы тяжести в месте его
расположения от точки наблюдения.
Н а рис 1.20 приведены примеры гравитационных аномалий над объектами правильной геометрической формы. А для объектов (тел) сложной геометрической формы существуют численные методы решения прямой задачи, а также методы физического моделирования.
а ) б)

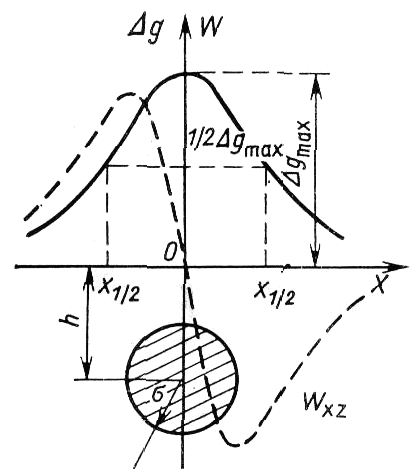

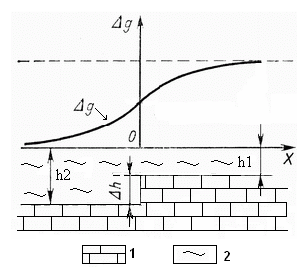

Рис.1.20. Гравитационные аномалии над шаром (а) и вертикальным уступом (б)
покровные отложения (δ1=2,2 г/см3), 2 – известняк (δ2=2,8 г/см3)
Один из распространенных численных способов решения прямой задачи гравиразведки – применение палетки Гамбурцева. Палетка представляет собой систему параллельных горизонтальных линий, проведенных через равные промежутки в заданном масштабе. На первой линии из точки О проведена система лучей под углом φ Плоскость оказывается разбитой на ячейки ABCD, которые представляют собой неправильные призмы. Эти призмы, если смотреть перпендикулярно на палетку, в точке О имеют одинаковый гравитационный эффект (рис. 21).
Рис.1.21. Палетка Гамбурцева
Следовательно, можно вычислить цену деления каждой клетки, то есть цену деления палетки:
Δgп = 2G*(δ- δ0)*ΔφΔz (1.25) , где
G - гравитационная постоянная, равная 6, 67*10-8г-1см3с-2.
С помощью палетки Гамбурцева можно выполнять расчет гравитационных аномалий над объектами любой геометрической формы и с любой избыточной плотностью. Для этого строится разрез, на котором в масштабе отображается предполагаемый объект. Далее в каждую из точек профиля, например О1, О2, О3, О4, и.т.д. помещается центр палетки и производится подсчет количества ячеек пришедшихся на заданный объект (рис.22). Аномалия ∆g определяется по формуле:
∆gа = n*∆gп*К, (1.26)
где К - масштабный коэффициент:
К = Δδ/(δ- δ0)*Мп /Мр (1.27)
Рис. 1.22. Пример расчета величины гравитационных аномалий для тел неправильой формы
Качественная интерпретация предусматривает выявление общей геологической ситуации, в результате которой геологам даются сведенья о месте положении, приблизительных геометрических параметрах и природе геологических образований. То есть, по построенным план-графикам или картам устанавливается геологическая природа гравитационных аномалий, оценивается местоположение изучаемых объектов. Предусматривается получение «чистой» аномалии т.е.
Δgб= Δgнабл - Δgнорм (1.28), где
Δgнабл и Δgнорм – значения силы тяжести для наблюденного и нормального полей.
Пример получения "чистой" аномалии приведен на рис. 1.23.

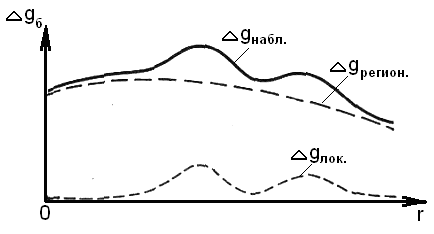

Рис.1.23. Пример «снятия» регионального фона при качественной интерпретации
