10 Уточненный расчет валов
Примем, что нормальные напряжения изменяются по симметричному циклу, а касательные от кручения – по пульсирующему.
10.1 Ведущий вал.
Учитывая, что ведущий вал-шестерня изготовлен из Стали 45 нормализованной, примем для изготовления ведомого вала аналогичный материал и вид термообработки. Предел выносливости при симметричном цикле изгиба определим по формуле:
, (61)
где по таблице 3.3[1] для Стали 45 нормализованной σв=780 МПа.
После подстановки получим:
σ-1=0,43·780=335(МПа)
Предел выносливости при симметричном цикле касательных напряжений определим по формуле:
(62)
После подстановки получим:
τ-1=0,58·335=193 (МПа)
Определять коэффициент запаса прочности во всех сечениях вала не рационально, достаточно определить его в одном сечении с наименьшим коэффициентом запаса.
Наиболее опасным является сечение вала под шестерней, т.к. в нем действуют максимальные изгибающие моменты Mxz и Myz и через него передается крутящий момент Т1=33·103 (Н·мм).
Т.к. шестерня изготовлена за одно с валом, то нет смысла определять коэффициент запаса в сечении под шестерней. Проверим на прочность сечение под полумуфтой, данное сечение при передаче крутящего момента от электродвигателя через муфту рассчитываем на кручение. Концентрация напряжений вызвана наличием шпоночного паза.
Амплитуду и среднее напряжение цикла касательных напряжений определим по формуле:
τa=τm= (63)
где Тk – вращающий момент на ведущем валу;
Wк – момент сопротивления кручению, определяемый по формуле:
Wкнетто=, (64)
где b-ширина шпоночного паза;
d-диаметр вала; t1-глубина шпоночного паза.
После подстановки получим:
Wкнетто= =4938 (мм3)
После простановки данных в формулу (63) получим:
τa=τm==3,3 (МПа)
Коэффициент запаса прочности сечения определим по формуле:
, (65)
где по таблице 8.5 kτ=1,68; по таблице 8.8 ετ=0,76; коэффициент ψτ=0,1.
После подстановки получим:
=25,4
Такое значение коэффициента запаса прочности позволяет не определять его в остальных сечениях.
10.2 Ведомый вал.
Материал вала – Сталь 45 нормализованная: σв=570 МПа,
Пределы выносливости σ-1=0,43·570=246 МПа и τ-1=0,58·246=142 МПа.
Наиболее опасным является сечение вала под зубчатым колесом, т.к. в нем действуют максимальные изгибающие моменты Mxz и Myz и через него передается крутящий момент Т2=115·103 Н·мм, концентрация напряжений так же вызвана наличием шпоночного паза.
Изгибающий момент определим по формуле:
Ми=, (66)
После подстановки получим:
Ми==49000 (Н·мм)
Находим амплитуду изгибающих напряжений по формуле :
, (67)
где- момент сопротивления изгибу, определяется по формуле:
, (68)
где b-ширина шпоночного паза;
d-диаметр вала;
t1-глубина шпоночного паза.
После подстановки получим:
= =7607 (мм3)
После подстановки в формулу получим :
=6,4 (МПа)
Амплитуду и среднее напряжение цикла касательных напряжений определим по формуле:
, МПа, (69)
где Т – вращающий момент на валу;

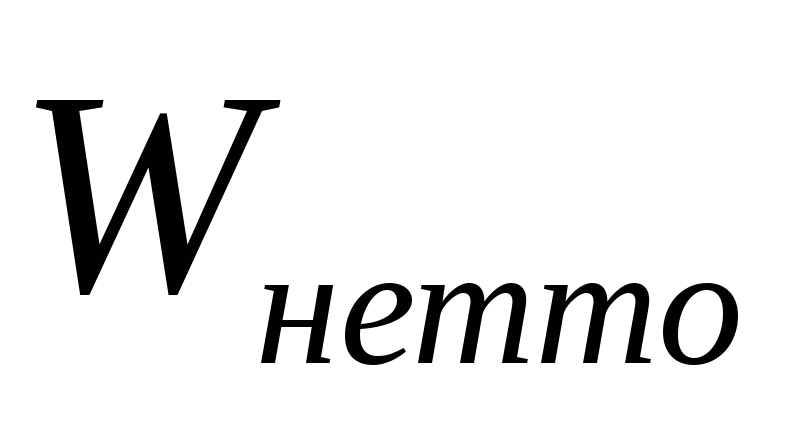

нетто - момент сопротивления кручению, определяется по формуле:
=, (70)
После подстановки получим:
= =16548 (мм3)
После подстановки в формулу (69) получим :
=3,5 (МПа)

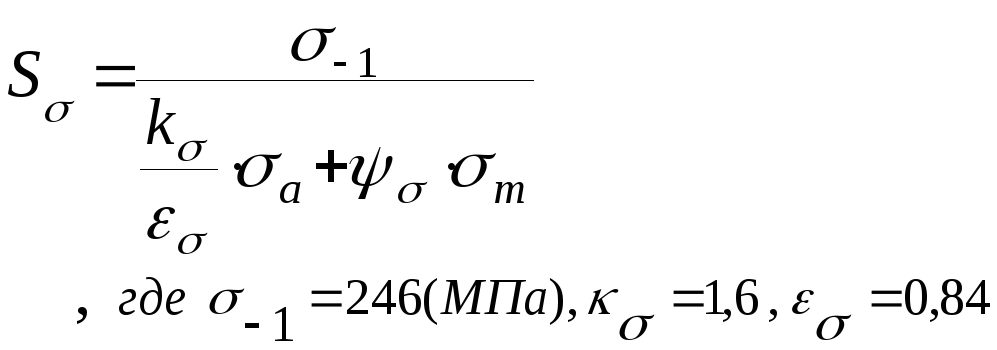

Коэффициент запаса прочности по нормальным напряжениям определим по формуле:
(71)
После подстановки получим:
Определяем коэффициент запаса прочности по касательным напряжениям по формуле:
, (72)
где предел выносливости при симметричном цикле касательных напряжений, (МПа).
Подставим значения и получим:
Результирующий коэффициент запаса прочности сечения определим по формуле:
, (73)
После подстановки получим:
На основе рекомендаций [1] принимаем [S]=2,5...3,0.
Условие прочности выполнено.
Такое большое значение коэффициента запаса прочности позволяет не определять его в остальных сечениях.
