2. Систематический дренаж несовершенного типа
2.1. Исходные данные:
-
Площадка подлежащая осушению – на плане города;
-
Грунт – песок средний
-
к - коэффициент фильтрации, к=15 м/сут;
-
ρ – коэффициент инфильтрации, ρ=0,003 м/сут;
-
Заданная величина понижения горизонта грунтовых вод,S0=0,95м;
-
Глубина залегания водоупора от дневной поверхности,Н0=5,2м;
-
Высота бытового уровня грунтовых вод над водоупором ,Н=4,2м;
-
Глубина погружения дрены под непониженным горизонтом грунтовых вод, H1=1,45м
-
Расстояние от центра дрены до водоупора, T=2,75м
-
Длина дрены b = 600 м.
2.2. Назначение геометрических параметров дренажа:
Систематический дренаж горизонтального типа состоит из дрен-осушителей, понижающих уровень грунтовых вод, и из коллектора, отводящего дренируемые воды в водоприемник. Несовершенный систематический дренаж рассчитывается на перехваты инфильтрационных вод. При его инфильтрационном расчете необходимо определить расстояние между дренами, положение уровня грунтовых вод после осушения, приток грунтовых вод к дрене и к коллектору.
Определяем предел влияния дрены вверх по склону:
Б1=2Б
ymax=H1-S0=1.45-0.95=0.5
Б=7,94;
Б1=15,88м
Принимаем L=190 м.
2.3. Гидрологический расчет дренажа
Глубину заложения дренажа, расстояния между дренами и требуемое положение уровня грунтовых вод (УГВ), а также его дебит определяют гидрогеологическим (фильтрационным) расчетом.

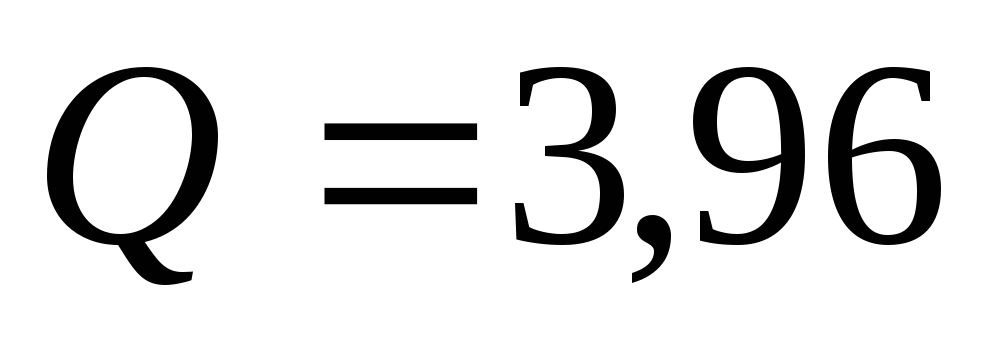

Расчётный расход (дебит) одной дрены длиной 680м. составит:
л/с
м3/сут.
2.4. Гидравлический расчет дренажа: Гидравлический расчет горизонтального трубчатого дренажа заключается в определении диаметра труб, наполнения их водой и скорости течения в них воды.
По номограмме на соответствующих осях находим необходимые значения и на пересечении горизонтальной и вертикальной линий находим значения средней скорости воды и диаметра труб:
Отсюда, V1
= 0,6 м/с; d1
= 10,0 см; i
= 1,3 % ;

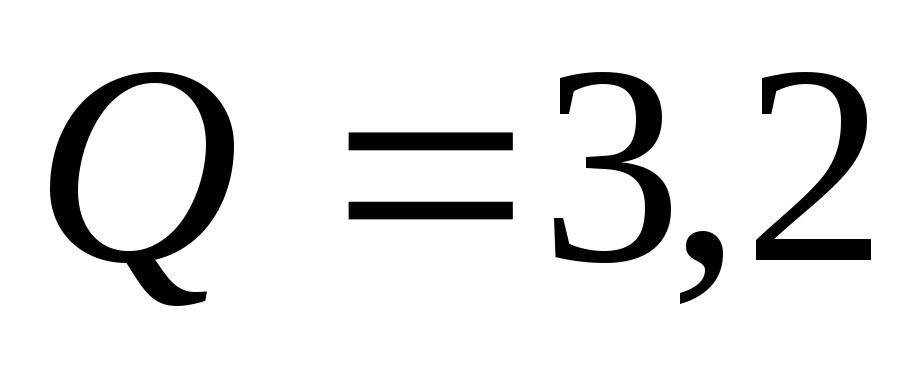

л/с
V2
= 0,45 м/с; d2
= 11,0 см; i
= 0.5% ;
л/с
V3
= 0,6 м/с; d3
= 10,0 см; i
= 1.4% ;
л/с
V4
= 0,55 м/с; d4
=14,0 см; i
= 0.5% ;
л/с
V5
= 0,65 м/с; d4
=10,0 см; i
= 1.5% ;
л/с
V6
= 0,65 м/с; d4
=15,0 см; i
= 0.8% ;
л/с
V7
= 0,7 м/с; d4
=10,0 см; i
= 1.7% ;
л/с
V8
= 0,65 м/с; d4
=18,0 см; i
= 0.53% ;
л/с
2.5. Привязка систематического дренажа совершенного типа к существующей системе водоотводящего коллектора:
Осуществляется
соединением коллектора, отводящего
дренирующие воды с основным коллектором,
находящимся ниже, при условии, что уклон
составит
5
промилей.
3. Головной дренаж, заложенный на водоупоре:
3.1 Исходные данные:
-
Площадка городской территории, подлежащая осушению – на генплане города.
-
Грунт – супесь, коэффициент фильтрации к =1,4 м/сут.
-
Мощность водоносного пласта Н=1,8 м
-
Заданное понижение уровня грунтовых вод S0=1.8 м
-
Глубина залегания водоупора от дневной поверхности Н0=2,8 м
-
Длина дрены b=695 м.
3.2 Назначение геометрических параметров дренажа:
м
3.3. Гидрологический расчет дренажа:

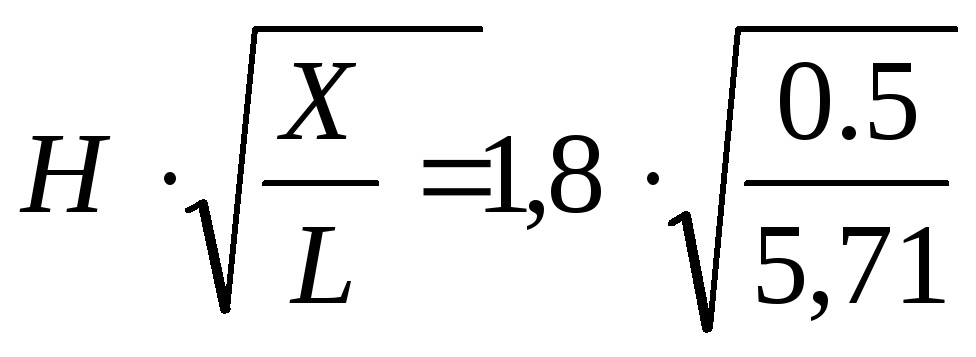

Ординаты депрессионной кривой вверх по склону при
Х1=0.5м Y1==
0,53 м.
X2=1.0м Y2==

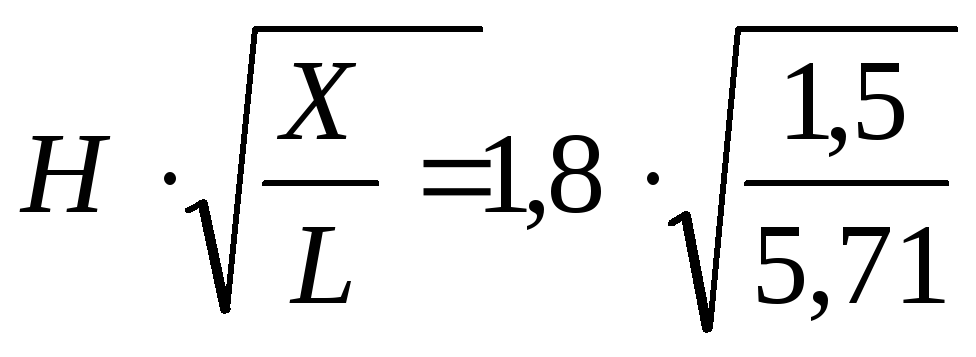

0,75 м.
X3=1.5м Y3==
0,92 м.
X4=2.0м Y4==
1,07 м.
X5=2.5м Y5==
1,19 м.
X6=3.0м Y6==
1,30 м.
X7=3.5м Y7==
1,41 м.
X8=4.0м Y8==
1,51 м.
X9=4,5м Y9==
1,60 м.

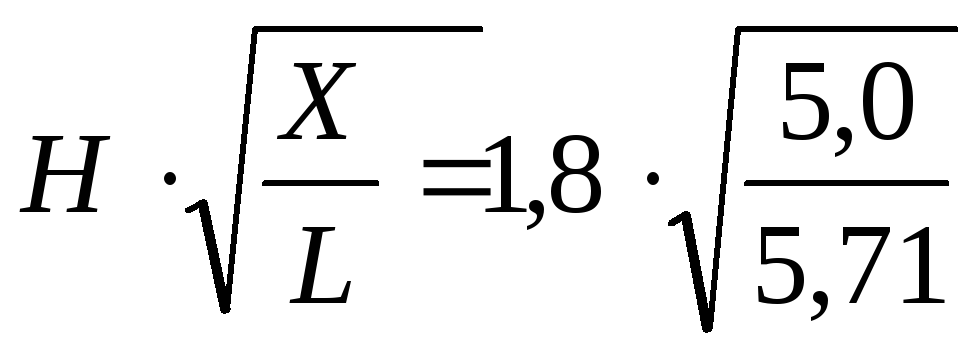

X10=5,0 Y10==
1,68м.
X11=5,5
м Y11==
1,77 м.
X12=5,71
м Y12==
1,80м.
3.4. Гидравлический расчет дренажа:
Гидравлический расчёт горизонтального трубчатого дренажа заключается в определении диаметра труб, наполнения их водой и скорости течения в них воды. Гидравлический расчёт производится по номограмме.

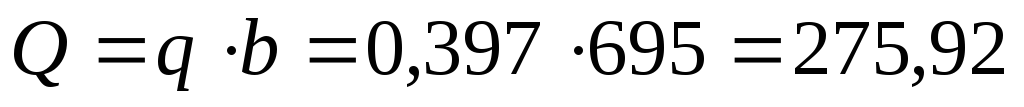

Удельный дебит дрены:
м3⁄сут
м3/сут
=

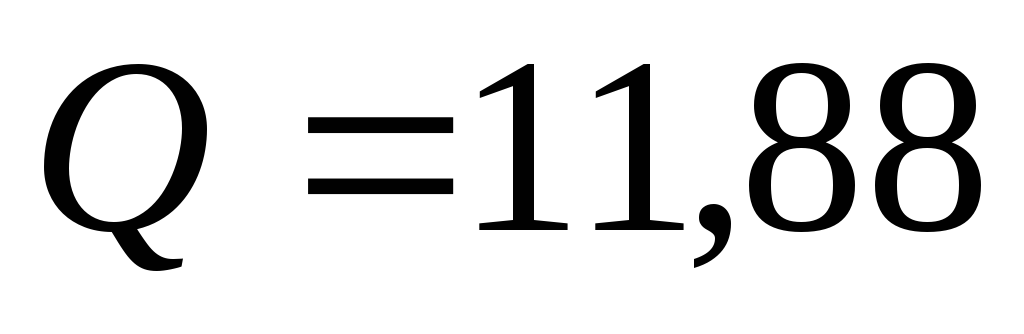

л/с.
По номограмме на соответствующих осях находим необходимые значения и на пересечении горизонтальной и вертикальной линий находим значения средней скорости воды и диаметра труб:
Отсюда, V1
= 0,4 м/с; d1
= 10,0 см; i
= 0.5% ;
л/с
V2
= 0,5 м/с; d2
= 10,0 см; i
= 0.9% ;
л/с
V3
= 0,4 м/с; d3
= 10,0 см; i
= 0.5% ;
л/с
