Министерство образования и науки Украины

Национальная академия природоохранного и курортного строительства

Архитектурно строительный факультет

Кафедра ЖБК

Пояснительная записка к

курсовому проекту

По теме: “Расчет и конструирование крайнего узла поперечной рамы

2-х этажного каркасного здания”

Выполнил: студент гр. ПГС-505

Везетиу Л.В.

Проверил: Перминов Д.А.

г. Симферополь 2011

Содержание

1. Исходные данные.

2. Определение сейсмичности площадки строительства и расчетной сейсмичности здания.

3. Выбор расчетной динамической схемы здания и сбор нагрузок

   1. Выбор расчетной динамической схемы здания.

   2. Сбор нагрузок.

   3. Сбор нагрузок для динамического расчета.

4. Определение сейсмических усилий

   1. Определение массы.

   2. Определение частоты, форм и периодов собственных колебаний здания.

   3. Определение расчетной сейсмической силы, действующей на поперечную раму здания.

   4. Расчет усилий в элементах рамы. Расчет требуемого армирования.

5. Оценка несущей способности крайнего узла поперечной рамы здания

   1. Расчет ригеля.

   2. Расчет колонны.

   3. Определение расчетных усилий.

   4. Проверка прочности центральной зоны узла.

6. Список литературы.

1. Исходные данные

1.Размеры ячейки:

пролет – 4,8 м

шаг – 7,2 м

2.Высота этажа –3,6 м

3.Количество пролетов – 3

шагов – 8

4.Нормативная временная нагрузка на перекрытие – 3 кН/м^2

5.Конструкция кровли – теплая

6.Конструкцмя пола – мозаичный δ=40 мм

7.Район строительства – г. Балаклава

8.Категория грунта по сейсмическим свойствам – I

2. Определение сейсмичности площадки строительства и расчетной сейсмичности здания

Интенсивность сейсмического воздействия для заданного района строительства – г. Балаклава – составляет 8б[1,приложение А].

С учетом того, что строительство ведется на грунтах I категории по сейсмическим свойствам, сейсмичность площадки строительства составляет 7б [1,табл. 1.1].

Расчетная сейсмичность здания составляет 7б.

2. Выбор расчетной динамической семы здания и сбор нагрузок

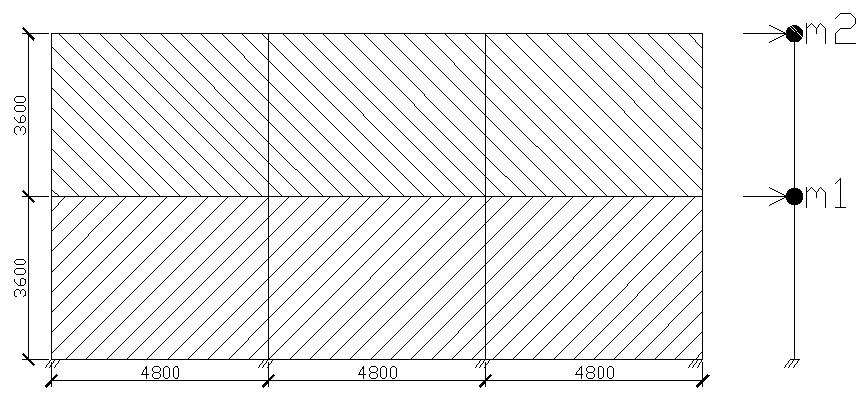

3.1. Выбор динамической расчетной схемы здания

Рис. 3.1

2. Сбор нагрузок

Таблица 3.1

Нагрузки на перекрытие и покрытие

Тип пола	Наименование нагрузки		Норм. знач. gн,кН/м2		γf		Расч. знач. gр,кН/м2
Постоянные
1.	Перекрытия
1.1.	Мозаичный δ=40 мм		0,288		1,3		0,37
1.2.	Цементно-песчаная стяжка δ =40мм, γ =18 кН/м3		0,45		1,3		0,585
1.3.	ж/б пустотная плита перекрытия δ =220мм, γ =25 кН/м3		3,0		1,1		3,30
	ИТОГО				-		4,3
Покрытие
2.1	Гравий на мастике δ =25мм, γ =18 кН/м3		0,45		1,3		0,585
2.2	Изоляция δ =10мм, γ =1 кН/м3		0,01		1,3		0,013
2.3	Стяжка δ =25мм, γ =18 кН/м3		0,45		1,3		0,585
2.4	Утеплитель δ =60мм, γ =2 кН/м3		3		1,1		3,3
2.6	ж/б пустотная плита перекрытия δ =220мм, γ =25 кН/м3		3,0		1,1		3,30
	ИТОГО				-		6,22
	Переменные
3.		Переменная на перекрытия		5,2		1,2		6,24			4,4	1,2	5,28
4.	Переменная на покрытие		1,5		1,3		1,95
5.	Снеговая		0,77		1,4		1,078

Сбор нагрузок:

от плит перекрытия

q^р_пл.пер.= q^р_пл*В=4.3*7,2=26,04 кН/м

собственный вес ригеля

q^р_с.в.р.=А_р*γ_ж.б*γ_f*L= 0,12*25*1,1*14,4=47,52 кН

где А_р – площадь поперечного сечения ригеля

А_р= b_p*h_p=0.4*0.30=0.12м²

нагрузка от перекрытия

q^р_пер.об.= q^р_пл.пер* L+ q^р_с.в.р.= 30,96*14,4+47,52=493,34 кН

временная нагрузка на перекрытие

V=V^p*B=6,24*7,2=44,93 кН/м

нагрузка от плит покрытия

q^р_пл= q^р_покр.*В*L= 4,6*7,2*14,4=476,93 кН

нагрузка от покрытия

q^р_пок.об.= q^р_пл + q^р_с.в.р.= 476,93+47,52=524,45 кН

временная нагрузка на покрытие

V₂=V^p₂*B=1,8*7,2=12,98 кН/м

Снеговая нагрузка:

G=q^р_сн*В=1,078*7,2=7,76 кН/м
