Системы уравнений, эквивалентные схемы, измерение параметров
Тип |
Система уравнений |
Эквивалентная схема |
Измерение параметров |
|
|
||
|
|||
|
|||
|
|||
|
|||
|
58. Четырехполюсники. Схемы замещения четырехполюсников. Постоянные четырехполюсника.
Любая сложная Эл. Схема, имеющая 2 пары выводов, одна их которых называется входом, а другая выходом, называется четырехполюсником. Пассивные четырехполюсники не имеют ни одного источника питания.
- Т-образная схема
- П-образная схема.
А, В, С, D – постоянные четырехполюсника(константы).
Для Т-образной схемы
Для П-образной схемы
А=D – симметричные четырехполюсники

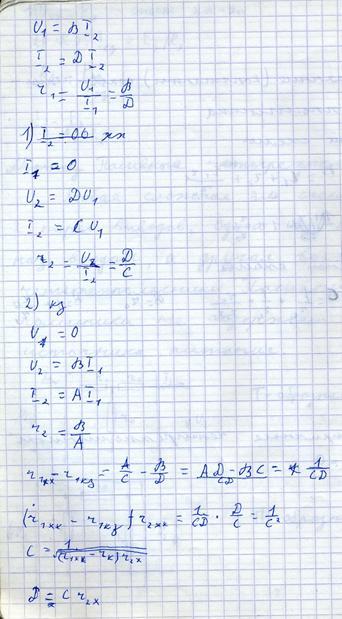

1) хх I2xx=0
U1=AU2
I1=CU2
r1=U1/I1=A/C
2) U2=0
59. Трансформа́тор (от лат. transformo — преобразовывать) — электрический аппарат, имеющий две или более индуктивно связанные обмотки и предназначенный для преобразования посредством электромагнитной индукции одной или нескольких систем переменного тока в одну или несколько других систем переменного тока (ГОСТ Р52002-2003).
Трансформатор осуществляет преобразование напряжения переменного тока и/или гальваническую развязку в самых различных областях применения - электроэнергетике, электронике и радиотехнике.
Конструктивно трансформатор может состоять из одной (автотрансформатор) или нескольких изолированных проволочных, либо ленточных обмоток (катушек), охватываемых общим магнитным потоком, намотанных, как правило, на магнитопровод (сердечник) из ферромагнитного магнито-мягкого материала.
60. Возьмем три катушки (обмотки) и расположим их на окружности под углом 120 градусов, теперь поместим между ними магнит на оси и начнем его вращать. Сначала возникает ток в одной обмотке, потом в другой, затем в третьей. Таким образом мы получим три источника переменного ( в форме синусоиды) тока, фазы которых будут сдвинуты на 120 градусов. каждая из фаз может использоваться отдельно, это и будет однофазный ток. Использование трехфазного тока позволяет упростить конструкцию электродвигателей, сделать их меньше и легче. Достигается это за счет того, что к приводу подводится большая мощность без увеличения силы тока. Три фазы обеспечивают наилучшее соотношение между мощностью и расходами на материалы, провода, ЛЭП, арматура и др. Кстати в в вентиляторах для компьютеров применяются двигатели на 6-12 фаз.
61. Трехфазные цепи. Соединение треугольником при симметричной нагрузке. Фазные и линейные напряжения и токи. Мощность цепи.
62. Перехо́дные процессы — процессы, возникающие в электрических цепях при различных воздействиях, приводящих к изменению их режима работы, то есть при действии различного рода коммутационной аппаратуры, например, ключей, переключателей для включения или отключения источника или приёмника энергии, при обрывах в цепи, при коротких замыканиях отдельных участков цепи и т. д.
Физическая причина возникновения переходных процессов в цепях — наличие в них катушек индуктивности и конденсаторов, то есть индуктивных и ёмкостных элементов в соответствующих схемах замещения. Объясняется это тем, что энергия магнитного иэлектрического полей этих элементов не может изменяться скачком при коммутации (процесс замыкания или размыкания выключателей) в цепи.
Переходный процесс в цепи описывается дифференциальным уравнением
-
неоднородным (однородным), если схема замещения цепи содержит (не содержит) источники ЭДС и тока,
-
линейным (нелинейным) для линейной (нелинейной) цепи.
63. Назначение нелинейных элементов в электрических цепях
В электрические цепи могут входить пассивные элементы, электрическое сопротивление которых существенно зависит от тока или напряжения, в результате чего ток не находится в прямо пропорциональной зависимости по отношению к напряжению. Такие элементы и электрические цепи, в которые они входят, называют нелинейными элементами.
Нелинейные элементы придают электрическим цепям свойства, недостижимые в линейных цепях(стабилизация напряжения или тока, усиление постоянного тока и др.). Они бываютнеуправляемые и управляемые. Первые - двухполюсники - предназначены для работы без воздействия на них управляющего фактора (полупроводниковые терморезисторы и диоды), а вторые - многополюсники - используются при воздействии на них управляющего фактора (транзисторы и тиристоры).
Вольт-амперные характеристики нелинейных элементов
Электрические свойства нелинейных элементов представляют вольт-амперными характеристикамиI(U) экспериментально полученными графиками, отображающими зависимость тока от напряжения, для которых иногда составляют приближенную, удобную для расчетов эмпирическую формулу.
Неуправляемые нелинейные элементы имеют одну вольт-амперную характеристику, а управляемые - семейство таких характеристик, параметром которого является управляющий фактор.
