2.1. Основные сведения

Передача электрической энергии в силовых и осветительных сетях и телефонная связь осуществляются при помощи кабелей и проводов.

Кабель состоит из одного или нескольких изолированных проводни­ков, заключенных в общую защитную, а поверх нее герметичную оболочки. Кабели можно прокладывать в сырых помещениях и на открытой палубе.

Провод по сравнению с кабелем имеет облегченную защитную оболочку. Поэтому провода прокладывают только в сухих и отапливаемых помещениях.

Кабели и провода для силовых и осветительных установок рассчи­тывают на напряжение до 700 В переменного или 1000 В постоянного тока, для телефонных установок - на напряжение 100 В постоянного тока.

Помимо судовых проводов, внутри приборов и аппаратуры применяют изолированные монтажные провода, допускающие непо­средственную прокладку по металлическим деталям. Для соединения антенны судовой радиостанции с антенным вводом применяют раз­новидность неизолированных проводов - антенные канатики.

К кабелям и проводам предъявляется ряд требований, обуслов­ленных особенностями прокладки и эксплуатации: повышенная гибкость (что важно при прокладке трасс в ограниченных по размеру судовых помещениях); электрическая прочность изолирующих оболо­чек; негорючесть; стойкость к воздействию воды, масла и др.

Токоведущие жилы скручивают из отдельных отожженных медных проволок с площадью поперечного сечения от 0,35 до 625 мм² для силовых кабелей и проводов и 1 мм² для телефонных проводов.

Жилы заключены в изолирующую оболочку из резины, поливинилхлоридного пластиката и полиэтилена, стекловолокна, фторопласта-4 и др. Наружные защитные оболочки кабелей изготовляют из маслобензостойкой, не распространяющей горения резины, шлангового поливинилхлоридного пластиката и свинца. Поверх изолирующей оболочки кабели и провода могут иметь металлические оболочки различного назначения.

Для уменьшения помех радиоприему применяют экрани­рующие оболочки из медной луженой проволоки, охватывающие весь кабель, жилы внутри кабеля экранируют металлизированной бумагой.

Для защиты от механических повреждений используют неэкранирую­щую оплетку из стальной оцинкованной проволоки (панцирную оплет­ку) или металлическую броню из стальной ленты или проволоки. Лента (проволока) наматывается спирально и образует сплошной цилиндри­ческий слой. Допускается применение кабелей с оболочками из меди, чистого свинца и его сплавов.

Обозначение кабелей и проводов состоит из марки, числа жил и площади их поперечного сечения, значения допустимого напряжения (например, кабель КНРЭ 3x25-500).

Буквы в марке обозначают:

1. для кабелей силовых приемников и осветительных приборов: К - кабель, Н - него

рючий, Р - резиновая изоляция жил и наружная оболочка, П - оплетка из стальных оцинкованных проволок ( «панцырь» ), Э - экранированный, М - морской, Б - изоляции на основе бутилкаучука, В - поливинилхлоридная оболочка, О - облегченный, к - устойчивый к воздействию коррозии.

2. для кабелей управления, связи, телефонии (в дополнение к указанным выше обозначениям): С - судовой, М - малогабаритный, Т - телефонный.

К таким кабелям относятся кабели типов КНРТ, КНРТП, КНРТЭ, КНРЭТЭ и др.

Если буква Э находится внутри марки кабеля, то это означает, что экранируется

одна или несколько жил, если в конце марки, то экранируется весь кабель.

Судовые кабели и провода имеют, как правило, многопроволочные жилы, что увеличивает их гибкость и исключает переломы жил вслед­ствие вибрации и других механических воздействий.

Количество жил в различных кабелях составляет 1, 2, 3, 4, 5, 7, 10, 12, 14, 16, 19, 24, 27, 30, 33, 37, 41, 44, 48, 52 и 61, что удовлетворяет потребностям судовых электрических сетей любого назначения.

В сетях постоянного и 1-фазного переменного тока используют 1- и 2-жильные кабели, причем применение 2-жильных кабелей с площадью поперечного сечения более 6 мм² считается нерациональным.

В сетях 3-фазного переменного тока применяют, как правило, 3-жильные кабели с площадью попереч­ного сечения не свыше 240 мм² (с целью облегчения монтажа), а для сетей внутренней связи, цепей управления и контрольных цепей используют многожильные кабели.

Внедрение новых видов изоляции с повышенными тепловыми нагрузками (бутилрезиновая, кремнийорганическая, минеральная и др.) позволяет уменьшить массу кабельных сетей вследствие уменьше­ния толщины изоляционных оболочек и одновременно увеличить срок службы кабелей. Последнее позволяет обойтись без трудоемкого и дорогостоящего ремонта кабельных трасс в течение всего периода эксплуатации судна.

Следует заметить, что применение на судах кабелей с минеральной изоляцией проблематично. Такие кабели представляют собой медную трубку, внутри которой запрессованы в непроводящей окиси магния одна или несколько медных жил. Эти кабели огнестойки, компактны, долговечны, однако их недостатком является отсутствие гибкости.

Расчет кабелей по току нагрузки, их выбор и проверка

Надежность СЭО во многом определяется состоянием изолирую­щих оболочек кабелей и проводов, которое зависит в основном от характера и продолжительности тепловых процессов при нагреве оболочки током жилы.

Теория тепловых процессов достаточно сложна и используется на стадии разработки образцов кабельной продукции. Она позволяет по заданной площади поперечного сечения жилы и известным тепловым характеристикам изоляции оболочки определить значение длительно допустимого тока жилы.

На практике приходится решать обратную задачу, которую упрощенно можно сформулировать так: по заданному или рассчитанному значению тока найти площадь поперечного сечения жилы кабеля. Для этого используют готовые таблицы норм токовых нагрузок кабелей и проводов.

28 СУДОВЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА И КОММУТАЦИ-

ОННО-ЗАЩИТНАЯ АППАРАТУРА

Судовые распределительные устройства

Судовые электрораспре­делительные устройства - это комплектные электротехниче­ские устройства в виде щитов с аппаратами управления, защиты и сигнализации, предназначенные для приема и распределения электро­энергии между приемниками.

Классификация судовых распределительных устройств

Судовые электрораспре­делительные устройства классифицируют по следующим основным признакам:

а ) по назначению

главный, предназначенный для присоединения источников элект­роэнергии к судовой силовой сети, управления их работой и распреде­ления электроэнергии;

аварийный, являющийся частью аварийной СЭС и предназначен­ный для присоединения аварийных источников электроэнергии к аварийной сети, управления их работой и распределения электроэнер­гии;

групповой, предназначенный для распределения электроэнергии между группой приемников одинакового назначения;

приемника, предназначенный для подачи электроэнергии на отдельный приемник, а также управления его работой;

электроснабжения с берега, предназначенный для присоединения судовой сети суд-

на к береговой электрической сети или сети другого судна;

генераторный, предназначенный для передачи электроэнергии от генератора к определенному ГРЩ, а также для местного управления генератором в тех случаях, когда генератор и ГРЩ размещены в разных отсеках судна (от генераторного щита могут получать электропитание отдельные приемники электроэнергии);

соединительный электрический ящик (щит), представляющий собой судовое электрораспределительное устройство, предназначенное для соединения электрических цепей;

сигнализации и контроля, предназначенный для подачи сигналов (звуковых, световых) о состоянии контролируемых помещений, установок, систем, ЭП и других объектов;

б ) по месту раположения на судне

районный, предназначенный для распределения электроэнергии в пределах определенного архитектурного района судна и обеспечивающий электро­энергией несколько отсечных щитов;

отсечный, предназначенный для распределения электроэнергии в пределах отсека судна;

в ) по конструктивному исполнению на каркас­ные и блочные. Щиты в каркасном исполнении изготовляют, как правило, по индивидуальным чертежам, что затрудняет их производ­ство и увеличивает стоимость. Блочные РЩ выпускают в виде нормали­зованных серий на напряжении 30 В постоянного тока и 220 и 380 В при частоте 50 и 400 Гц переменного тока. При необходимости из отдельных блочных ящиков можно комплектовать РЩ любых размеров и для любой схемы.

г ) по степени защищенности от воздействия окружающей среды различают защищенные ( IР21 ), брызгозащищенные ( IР23 ) и водозащищенные ( IР55 ) распределительные устройства. Ввод кабелей в щиты брызгозащищенного исполнения выполняют снизу через отвер­стия с обрамлениями, исключающими повреждение оболочки кабелей, а в щиты водозащищенного исполнения - через индивидуальные или групповые сальники.

д ) по роду тока различают РЩ постоянного и переменного 1- и 3-фазного тока;

е ) по наличию коммутационно-защитной аппаратуры все РЩ подразделяют на 2 типа: без выключающих устройств и с вы­ключающими устройствами.

В РЩ без выключающих устройств содержатся только предохрани­тели типа ИП постоянного тока напряжением 30 В и типа ПК переменного тока напряжением 380 В. Такие РЩ применяют на маломерных судах.

В обозначение РЩ входит тип, количество групп и номинальный ток предохранителей.

Например, ЩИПК2-50 (Щ - щит; ИП - предохранители типа ИП; К -для маломерных судов ( катера); 2 - количество групп; 50 - номиналь­ный ток, А).

Обычно РЩ с выключающими устройствами бывают двух видов:

1. с пакетными выключателями и предохранителями;

2. с автоматическими выключателями.

РЩ первого вида, как правило, не применяют для питания 3-фазных АД. Это объяс

няется тем, что при перегорании предохранителя в одной фазе наступает 1-фазный режим работы АД с после­дующим его перегревом и выходом из строя. В то же время срабатывание АВ вследствие КЗ в любой фазе приводит к полному отключению асинхронного двигателя от питающей сети.

Районные, отсечные и групповые РЩ применяют в сетях постоян­ного тока напряжением 220 В при частоте 400 Гц. В качестве выклю­чающих устройств в перечисленных РЩ используют АВ типов АК-50 и АС-25.

Принципиальные схемы распределительных щитов

Рис. 4.1. Принципиальная схема распределительного щита

Рассмотрим принципиальную схема РЩ с четырьмя АВ типа АК-50 ( рис. 4.1).

Питающий фидер подключают к выводам А, В, С, а отходящие к приемникам фидеры - к выводам 1 -12 в нижней части щита. Цепь сигнальной лампы HL защи­щена предохранителями FU. Внутрь РЩ встроены защитные конденса­торы С1-СЗ. Дверца РЩ соединена с заземленным корпусом РЩ гибкой перемычкой. Принципиальные схемы других щитов отличаются от приведенной количеством АВ и числом полюсов каждого из них.

Щиты электроснабжения с берега выпускают на ток 100-3000 А и напряжения 220 В постоянного тока и 220 и 380 В переменного тока частотой 50 и 400 Гц. Внутри корпуса щита находится АВ типа А3700Р (АМ8, АМ15) или только выводы (при длине кабеля между ЩЭСБ и ГРЩ менее 10 м ).

Щит электроснабжения с берега типа ЩПБ 3-фазного переменного тока с АВ типа А3700Р (рис. 4.2) снабжен фазоуказателем Р с переключа­телем SA, служащими для проверки порядка чередования фаз берего­вой сети, и сигнальной лампой HL. Цепи фазоуказателя и сигнальной лампы защищены от токов КЗ предохранителями FU1 и FU2. Эти щиты обычно располагают в носовой или кормовой части судна на главной или вышерасположенной палубе.

Рис. 4.2. Принципиальная схема щита электроснабжения с берега

Щиты сигнализации и аппаратуры сигнализации типов ЩС и ЩАС имеют блочную конструкцию и выполняются путем набора в унифици­рованные корпуса щитов модулей из полупроводниковых элементов. Это позволяет получить необходимые виды звуковой и световой сигнализации. Щиты этих типов выпускаются на напряжения 24 В постоянного и переменного тока, 127, 220 и 380 В переменного тока (число контролируемых цепей от 2 до 16).Контрольные щиты КЩ в зависимости от типа могут иметь 2-3 встроенных электроизмерительных прибора (например, вольтметр, амперметр и частотомер), а также сигнальную лампу и переключатель к вольтметру. Эти щиты выпускают на напряжения до 320 В постоян­ного тока и до 380 В переменного тока.

29 приемники ГРЩ

В соответствии с Правилами Регистра, при нормальной работе основной электростанции от шин ГЭРЩ по отдельным фидерам должны питаться такие приемники:

.1. электрические приводы рулевых устройств;

.2. электрические приводы якорного устройства;

.3. электрические приводы пожарных насосов;

.4. электрические приводы осушительных насосов;

.5. электрические приводы компрессоров и насосов спринклерной ( пожарной ) системы;

.6. гирокомпас;

.7. щит холодильной установки грузовых трюмов;

.8. электрические приводы агрегатов возбуждения электрической гребной установки;

.9. секционные щиты основного освещения;

.10. щит радиостанции;

.11. щит навигационных приборов;

.12. щит сигнально-отличительных фонарей;

.13. секционные щиты и распределительные устройства питания других потребителей ответственного назначения, объединенных по принцип однородности выполняемых функ­ций ( например, грузовые краны, лебедки и др.);

.14. распределительные устройства объединенного пульта управления;

.15. щит станции автоматической сигнализации обнаружения пожара;

.16. электрические приводы механизмов обеспечивающих работу главных механиз­мов;

.17. щиты электрических приводов грузовых швартовных, шлюпочных и других

уст­ройств вентиляции и нагревательных приборов;

.18. устройства управления винтом регулируемого шага;

.19. зарядные устройства стартерных аккумуляторных батарей и батарей, питающих ответственные устройства;

.20. щиты питания электрических приводов закрытия водонепроницаемых дверей и

устройств, удерживающих противопожарные двери в открытом состоянии, а также щиты сигнализации о положении и закрытии водонепроницаемых и противопожарных дверей;

.21. щит холодильной установки системы углекислотного тушения низкого давления;

.22. щиты освещения ангаров и светотехнического оборудования посадочных площа­док для вертолетов;

.23. другие, не перечисленные выше потребители - по требованию Регистра.

Допускается питание потребителей, перечисленных в .4, .6, .10, .11, .12, .15, .16, .18,

.19, .20 от распределительных устройств, указанных в .13 или .14, по отдельным фидерам, имеющим коммутационные и защитные устройства.

Все остальные приемники электроэнергии должны получать питание через вторичные распределительные щиты.

30 Схема главного распределительного щи­та

Главный электрораспределительный щит выполнен как цельная кон­струкция, но разбит на отдельные секции (рис. 4.3 ).

Рис. 4.3. Принципиальная схема ГЭРЩ переменного тока

Имея зара­нее изготовленные отдельные типовые секции, можно собрать ГРЩ на любое число генераторов и питающих линий. Это значительно ускоряет и удешевляет их производство, транспортировку и по­грузку.

На каждый генератор предусмотрена отдельная генераторная секция II (ино­гда одна секция на два генератора).

Контроль и управление рабо­той генераторов обеспечивают приборы и аппараты, установлен­ные на генераторной секции:

1. автомат генератора АГ для коммутации генератора с шинами щита и защиты его;

2. ручной регулятор напряжения РРН генератора;

3. блоки системы автоматического регулирования напряжения ге­нератора БСАРН;

4. переключатель серводвигателя ПСД, позволяющий изменять подачу топлива или пара приводному двигателю генератора для изменения активной нагрузки генератора;

5. устройство гашения поля УГП генератора, которое в аварийных случаях позволяет быстро отключить обмотку возбуждения гене­ратора и погасить его э. д. с. до нуля;

6. реле перегрузок РП, которое сигнализирует о перегрузке гене­ратора, а иногда дает импульс на автоматическое отключение ма­лоответственных потребителей с целью разгрузки генератора;

7. реле обратной мощности РОМ воздействует на автомат АГ и отключает генератор от шин, если он перешел в двигательный режим;

8. контрольно-измерительные приборы (КИП): амперметр, вольт­метр, киловатт-

метр, фазометр ( φ ) и частотомер (Hz). Для вклю­чения перечисленного оборудования установлены трансформаторы тока ТрТ и напряжения (на схеме не показаны).

Назначением распределительных секций I является главным об­разом управление потребителями, получающими питание от ГРЩГ и контроль за ними.

В связи с этим на распределительных секциях установлены автоматы АВ, а также амперметры А для измерения нагрузки потребителей. Амперметры установлены только на пита­ющих линиях наиболее мощных потребителей или с помощью пе­реключателей П мо

гут переключаться для контроля нагрузки не­скольких потребителей.

В секции управления III установлены приборы для контроля и включения генераторов на параллельную работу:

1. синхроноскоп S;

2. прибор для автоматической синхронизации ПАС;

3. электроизмери­тельный прибор Q для измерения сопротивления изоляции;

4. авто­мат АА для подключения аварийного щита к ГРЩ;

5. автомат АБ, подающий питание с берега;

6. аппарат Р для разъединения шин при раздельной работе генераторов;

7. контрольно-измерительные прибо­ры:

V - вольтметр,

Hz - частотомер,

Фу – фазоуказатель ( указатель порядка чередования фаз ).

На этой же секции могут быть установлены другие аппараты и приборы, не связанные с постоянной работой генераторов или потребителей (например, устройство автоматического включения резервного генератора УАВР, прибор защиты от работы при обрыве провода одной питающей фазы с берега и при снижении напряжения с берега ЗОФН и т. д.).

31 Схема генераторной секции ГЭРЩ

На рис. 4.4. показана схема генераторной секции ГЭРЩ.

Рис. 4.4. Принципиальная схема генераторной секции ГЭРЩ

После пуска генератора и самовозбуждения на его зажимах появляется э. д. с, о чем сигнализирует желтая лампа ЛЖ, получа­ющая питание через трансформатор напряжения Тр и вспомога­тельный контакт (блок-контакт) автомата генератора АГ.

Автомат генератора АГ имеет электродвигательный привод для включения (на схе-

ме не показан). Если нажать на кнопку Вкл, то с помощью этого электродвигателя про-

изойдет включение автома­та.

Желтая лампа погаснет, а загорится зеленая ЛЗ, сигнализиру­ющая о том, что генератор возбужден и включен на шины. Далее включают необходимые потребители и с помощью переключателя ПСД и ручного регулятора РРН осуществляют подрегулирование частоты и напряжения (при параллельной работе генераторов с помощью ПСД и РРН осуществляют распределение нагрузки).

В дальнейшем стабилизацию электрических параметров генера­тора осуществляют блоки БСАРН.

В случае перегрузки генератора на обмотках трансформатора тока ТрТ возникает повышенный ток, срабатывает реле перегрузки РП и своим замкнувшимся контактом подает сигнал в схему разгрузки генератора.

Происходит автоматическое отключение неответственных потребителей ( бытовая вентиляция, камбуз ), и срабатывает сигнализация. На некоторых судах срабатывание реле РП приводит только к срабатыванию сигнализации, а решение о способе разгрузки принимает электромеханик.

При недопустимо больших токах перегрузок генератора или короткого замыкания на шинах ГРЩ срабатывают реле макси­мального тока РМ, катушки которых расположены в автомате генератора АГ. Это приводит к отключению автомата от шин.

В очень редких случаях может произойти разрушение оболочки питающего кабеля генератора, и тогда возникает короткое замыка­ние между генератором и автоматом АГ.

Ток короткого замыкания 6удет проходить между генератором и местом короткого замыкания, не проходя по автомату; последний, естественно, не сработает.

В такой обстановке нужно переключатель устройства гашения поля УГП перевести в другое положение (на схеме - вправо).

Тогда на обмотку возбуждения генератора напряжение не подастся, она замкнется на разрядный резистор R и ЭДС генератора упадет да нуля.

При включении на параллельную работу один из генераторов может перейти в двигательный режим и начинает развивать механический момент, действующий в сторону вращения приводного электродвигателя, разгоняя его ( разнос).

В этой аварийной ситуации сраба­тывает реле обратной мощности РОМ; его замкнувшийся контакт включает питание на выводы 1, 2 автомата АГ и автомат отклю­чается.

Кнопка ОТК шунтирует контакт реле РОМ: для отключения автомата нажимают на кнопку.

32 Рубильники, выключатели и переключатели

Основные сведения

Рубильники, пакетные выключатели и переключатели – это коммутационные аппа

раты ручного действия, предназначенные для включения, отключения и переключения электрических цепей под нагрузкой ( под током ). Эти аппараты лишь коммутируют электрические цепи, но не защищают их, напри-

мер, от токов короткого замыкания, токов перегрузки и т.п.Совмещают в себе функции коммутации и защиты т.н. коммутационно-защитные аппараты ( см. ниже ).

Рубильники

Рубильником называется электрический аппарат с ручным приводом, предназначен

ный для замыкания и размыкания электрических цепей под током.

Устройство рубильника показано на рис. 4.5.

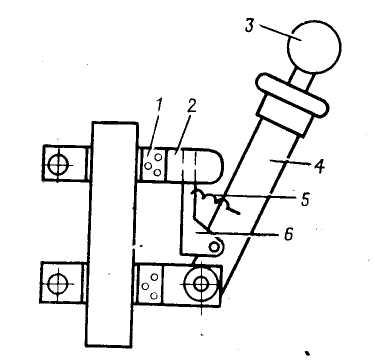

Рис. 4.5. Рубильник:

1 – зажимные пружины; 2 – неподвижный контакт; 3 – рукоятка; 4 – главный контакт; 5 – отрывная пружина; 6 – дугогасительный контакт

Рубильник имеет два медных подвижных контакта: главный 4 и дугогасительный 6, а также один неподвижный - 2. Неподвижный контакт имеет щелевидную форму и снабжен нажимными пружинами 1. Контакты 4 и 6 приводятся в движение рукояткой 3 из изоляционного материала.

Для включения рубильника рукоятку поворачивают в направлении против часовой стрелки. Первым в щель контакта 2 войдет контакт 6, а при дальнейшем движении рукоятки до упора – контакт 4. Плотное обжатие контакта 4 внутри контакта 2 обеспечивают нажимные пружины.

При выключении порядок размыкания контактов обратный – сначала из щели выйдет главный контакт 4, и ток будет протекать через дугогасительный контакт 6. При дальнейшем повороте рукоятки по часовой стрелке пружина 5 будет растягиваться до техпор, пока зажимные пружины способны удержать контакт 6 в щели контакта 2.

В конце поворота рукоятки контакт 6 под действием пружины выйдет из щели, причем размыкание контактов 2 и 6 происходит практически мгновенно. Тем самым резко ускоряется гашение дуги в воздухе.

Из сказанного следует, что в процессе размыкания контактов обгорает именно дугогасительный контакт, а поверхность главного контакта сохраняется целой. При обгорании дугогасительный контакт легко заменяется.

При токах 600 А и выше вместо медных дугогасительных контактов применяют медно-графитные.

К рубильникам относят рубящие переключатели и разъединители.

Устройство переключателей и разъединители во многом схоже с устройством рубильников.

Рубящий переключатель предназначен для замыкания, размыкания и переключения электрических цепей под током.

Разъединитель предназначен для замыкания и размыкания электрических цепей без тока.

Разъединители применяют на судах в качестве секционных выключателей на ГРЩ. При помощи этих выключателей шины ГРЩ делятся на несколько участков, которые при нормальной работе электрически через разъединители соединены между собой, образуя единую систему шин.

Если же надо обесточить какой-либо участок ГРЩ, например, для выполнения про

филактических работ, соответствующий разъединитель выключают, предварительно сняв нагрузку с отключаемого участка ( обычно путем отключения автоматов приемников элек

троэнергии ).

Рубящие переключатели применяют в мощных понижающих трансформаторах для плавного регулирования напряжения. С помощью этих переключателей изменяют число витков первичной обмотки трансформатора, в результате изменяется напряжение на вто-

ричной обмотке.

Выключатели и переключатели

Основные сведения

Судовые выключатели и переключатели – это коммутационные аппараты ручного управления, состоящие из собранных в пакеты секций с контактами. Поэтому они получи-

ли название «пакетные».

Пакетные выключатели предназначены для включения и выключения цепей постоянного и переменного тока.

Пакетные переключатели предназначены для переключения упомянутых цепей.Некоторые типы переключателей, кроме переключения, позволяют включать и выключать питание переключаемых цепей.

Пакетные выключатели и переключатели делятся по таким признакам:

1. по числу полюсов – на одно-, двух- и трехполюсные;

2. по способу исполнения корпуса – открытые, защищенные и герметические.

Переключатели выполняются на два или три направления.

Пакетные выключатели и переключатели изготовляются на номинальные токи от

10 А до 400 А

Пакетные выключатели

Пакетный двухполюсный выключатель изображен на рис. 4.6.

Рис. 4.6. Пакетный двухполюсный выключатель:

а – общий вид; б – пакет выключателя; в – схема; 1 – крышка; 2 – рукоятка; 3 – изоляторы; 4 – неподвижные контакты; 5 - фибровые шайбы; 6 – подвижные контакты

Выключатель имеет два пакета ( рис. 4.6, а ), каждый из которых ( рис. 4.6, б ) включает в себя подвижный латунный контакт 6 в виде лепестка, два неподвижных контакта 4 и корпус 3 из изоляционного материала.

В исходном положении ось подвижного контакта 6 расположена горизонтально, поэтому этот контакт соединяет через себя левый и правый неподвижные контакты 4. Такому состоянию контактов соответствует схема на рис. 4.6, в ( нижняя ).При повороте рукоятки выключателя на 90º по часовой стрелке подвижный контакт устанавливается вертикально, поэтому цепь через контакты 6 и 4 обрывается. Такомуму состоянию контактов соответствует схема на рис. 4.6, в ( верхняя ).При помощи пружины в верхней части выключателя ( не показана ) контакты разкаются мгновенно при подходе рукоятки к положению, близкому к 90º. Такое мгновенное размыкание контактов способствует уменьшению их обгорания.

Пакетные переключатели

Устройство и принцип действия пакетных переключателей те же, что и пакетных выключателей. Отличие состоит в форме подвижных контактов ( рис. 4.7 ).

Как видно из рис.4.7, двухполюсный переключатель на три направления имеет че-

тыре контакта, расположенных в направлении сверху вниз. Каждый контакт выполнен в виде цельного лепестка, состоящего из двух частей в виде линий с поперечными черточками.

При этом угол раствора линий верхнего и третьего сверху контактов составляет 135º, второго и четвертого - 90º.

Схема на рис. 4.7. позволяет поочередно подключить к выходным проводам С, Содну из трех питающих сетей с выводами соответственно 1Л, 1Л, 2Л, 2Ли 3Л.

В положении контактов, изображенном на рис. 4.7, провод 1Л соединен с проводом С через первый сверху подвижный контакт, провод 1Л с проводом С- через третий сверху контакт. Иначе говоря нагрузка, подключенная к выводам С, С, подключена к первой сети с выводами 1Л, 1Л. Это положение на корпусе переключателя обозначено как «I».

Рис. 4.7. Принципиальная электрическая схема двухполюсного переключателя на три направления: ): 0, I, II, III – положения рукоятки переключателя; 1Л, 1Л- провода первой питающей сети; 2Л, 2Л- провода второй питающей сети; 3Л, 3Л- провода третьей питающей сети; С, С- провода нагрузки

При повороте рукоятки на 90º по часовой стрелке все четыре подвижных контакта также повернутся на этот угол. В результате через второй и четвертый сверху подвижные контакты с выводами С, С соединятся выводы 2Л, 2Л( положение «II» ).

При повороте рукоятки еще на 90º по часовой стрелке через второй и четвертый сверху подвижные контакты с выводами С, С соединятся выводы 3Л, 3Л( положе-

ние «III» ).

При установке рукоятки в положение «0» все четыре подвижных контакта размыкаются.

Пакетные выключатели и переключатели имеют такие свойства:

1. малые габариты;

2. удобство в монтаже;

3. высокая вибро- и ударостойкость;

4. отсутствует выброс наружу газов и пламени ( т.к. дуга в них гасится в замкнутом пространстве);

5. быстрый износ контактной системы и приводного механизма.

Например, допустимое число операций «включено-выключено» при токах от 100

до 400 А и напряжении 220 В – не более 10 000.

33 Коммутационно-защитная аппаратура распределительных устройств
