2.1. Классификация источников
По принципу действия источники света, применяемые на судах, разделяют на теп-
ловые (лампы накаливания) и газоразрядные (люминесцентные лампы низкого и высокого давления).
Светильники и прожекторы
Для рационального распределения светового потока применяют осветительные приборы, которые разделяют на 2 группы:
1. приборы ближнего действия – светильники;
2. приборы дальнего действия - прожекторы.
В состав осветительного прибора входят источник света и светильник (арматура).
Судовые светильники
Обычно светильник состоит из корпуса, отражателя, рассеивателя или защитного стекла, ламподержателей, пускорегулирующей аппаратуры (для ЛЛ), колодки выводов, устройства уплотнения ввода кабеля (для наружных и взрывозащищенных светильников) и деталей крепления.
Светильники классифицируют так:
1. по назначению: общего, местного освещения и специальные;
2. принципу установки: подволочные, переборочные, переносные (настольные, напольные и подвесные);
3. виду источника света: с ЛН и с газоразрядными лампами;
4. габаритным размерам: светильники нормальных размеров и малогабаритные (с малогабаритными лампами);
5. исполнению: защитные (без уплотнения), водозащищенные (защищенность про-
тив обливания водой), герметичные (рассчитаны на определенное давление воды или газа), взрывозащищенные (взрыв газа внутри светильника должен исключать взрыв взрывоопасной среды в помещении).
Защита светильников от влияния агрессивной внешней среды, ударных и вибрационных нагрузок, качки судна достигается их специальным конструктивным исполнением, применением антикоррозионных покрытий и материалов, использованием термостойких прокладок и стекол, установкой на амортизаторах и креплением во время качки настоль-
ных и других переносных светильников.
Специальная технология изготовления светильников обеспечивает их защиту при использовании в условиях тропического климата.
Перераспределение светового потока в светильнике связано с потерями на поглощение энергии в отражателе, рассеивателе и других частях светильника.
В результате световой поток светильника оказывается меньше, чем световой поток лампы. Отношение этих потоков определяет КПД светильника. У лучших светильников КПД составляет 0,7-0,85.
На судах наиболее распространены следующие светильники:
1. подпалубный типа 328 (рис. 17.5, а, б) водозащищенного исполнения под лампу нормального размера мощностью 60 Вт, имеющий амортизатор А и различные защитные устройства;
2. подпалубный типа 56 (рис. 17.5, в) водозащищенного исполнения под миниатюр
ную лампу напряжением 12-24 В и мощностью 25 Вт (используется как светильник малого аварийного освещения);
-
плафон каютный типа 434У (рис. 17.5, г) защищенного исполнения с двумя лампами мощностью по 60 Вт и напряжением 127, 220 В;
4. переносной (рис. 17.5, д) водозащищенного исполнения с миниатюрной лампой напряжением 6,12, 24 В и мощностью 25 Вт;
5. настольный типа 855 (рис. 17.5 е);
6. штурманский типа СС-350 (рис. 17.5, ж) с лампой нормального размера мощностью 60 Вт;
7. салинговый (рис. 17.5 з) водозащищенного исполнения, снабжающийся мощными лампами накаливания или лампами ДРЛ и служащий для освещения больших открытых пространств (например, мест выполнения грузовых операций);
8. аварийный аккумуляторный типа 621М (рис. 17.5, и).

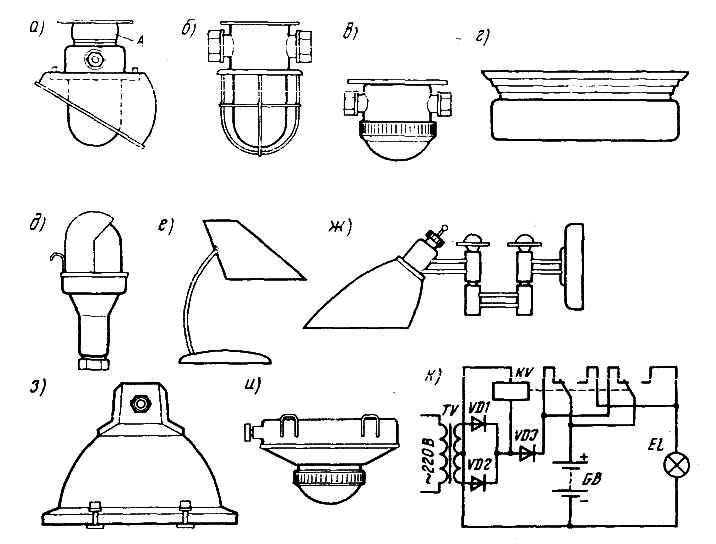

Рис. 17.5. Судовые светильники:
а, б, в - подпалубные; г - плафон каютный; д - переносной; е - настольный; ж - штурманский; з -салинговый; и - аккумуляторный
В схеме подключения (рис. 17.5, к) аккумуляторного светильника аварийного освещения при наличии напряжения 220 В от основной или аварийной электростанции реле КУ включено, через его замкнутые контакты протекает ток заряда щелочной батареи GВ. В это время помещение освещается другим светильником.
Когда не работают основные и аварийные генераторы, реле КУ, отпуская якорь, своими контактами переключает батарею GВ на лампу Е1 напряжением 3,75 В.
Понижающий трансформатор ТУ, диоды и батарея размещены в корпусе светильника.
На судах применяют также светильники медицинские, надкоечные, подсвечивания, светильники-указатели и др.
На каждый светильник имеются кривые светораспределения (см. рис. 17.1), по кото
рым можно определить силу света в любом направлении, и кривые пространственных изолюкс (см. рис. 17.7, б).
По этим кривым в зависимости от высоты подвешивания светильника можно опре
делить освещенность в заданной точке освещаемой поверхности. Кривые светораспределения и пространственных изолюкс вычерчены с расчетом установки в светильнике условной лампы, создающей световой поток 1000 лм.
Светильники с ЛЛ по сравнению со светильниками ЛН имеют более сложную конструкцию, так как в них размещена пускорегулирующая аппаратура. Яркость ЛЛ выше допустимой, поэтому светильники снабжают рассеивателями (колпаками) из молочного или опалового органического стекла или устанавливают светорассеивающие решетки. В светильниках водозащищенного исполнения ЛЛ размещены в трубках из полупрозрачного органического стекла. В светильниках устанавливают трубчатые ЛЛ типов ЛБ15, ЛБ40 (15 и 40 Вт). Светильники могут быть 1, 2, 3 и 4-ламповыми (светильник типа 754 является 6-ламповым). Светильники с ЛЛ подразделяют на подпалубные, щитовые, прикроватные, угловые и прикарнизные.
Судовые прожекторы Осветительный прибор дальнего действия, в котором световой поток источника света концентрируется при помощи оптического устройства в направленный пучок света, называют прожектором.
Обычно угол рассеяния у сигнальных прожекторов составляет 3-9º (при этом достигается максимальная сила света). На сигнальный прожектор можно установить линзовый рассеиватель, увеличивающий угол рассеяния до 35-40º (при этом освещаемая площадь увеличивается, а сила света уменьшается).
Прожекторы используют для освещения далеко расположенных объектов или близлежащих пространств, также их можно применять в качестве сигнальных.
Прожекторные лампы накаливания имеют большую мощность ( 500-5000 Вт) и работают в напряженном тепловом режиме, поэтому их срок службы обычно всего 30-150 ч (редко 400 ч).

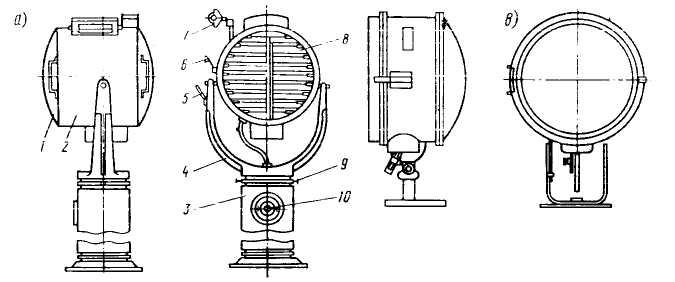

Рис. 17.6. Прожекторы морские: а - сигнальный типа МСПЛ-Л45/2;
б - сигнальный типа К-35-2; в - осветительный типа ПЗС-45М
Морской сигнальный прожектор МСПЛ-л45/2 (рис. 17, а) состоит из тумбы 3 и корпуса 2, который с помощью опор покоится на лире 4. Корпус защищен стеклом 1 (с задней стороны крышкой). Вместе с лирой прожектор может поворачиваться относительно вертикальной оси, а на опорах лиры поворачивается относительно горизонтальной оси.
Прожектор фиксируют в нужном положении с помощью зажимов 5 и 9. Рукоятка 6 позволяет управлять решеткой 8 с поворотными жалюзи, которые позволяют быстро перекрывать свет для подачи сигналов азбуки Морзе. Визирное устройство 7 позволяет ориентировать прожектор на нужный объект. Выключатель 10 коммутирует прожекторную лампу мощностью 1000 Вт. Сверху корпуса 2 имеется кожух с вырезом для выхода нагретого воздуха. При освещении рабочих мест стекло 1 заменяют линзовым рассеивателем.

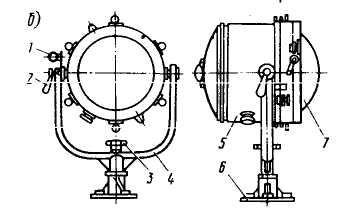

Морской сигнальный прожектор К-35-2 ( рис. 17, б) крепят к фундаменту с помощью фланца 6. Он также имеет поворотные жалюзи, управляемые рукояткой 1.
Положение прожектора фиксируется зажимами 2 и 3. Прожектор рассчитан на лампы мощностью 220 Вт (при напряжении 24 В) и 300 Вт ( 110 и 127 В), его габаритные размеры (535x570x510) меньше габаритных размеров прожектора МСШ1-л45/2 (1630x680xх550).
Прожекторы заливающего света ПЗС-45М и ПЗС-35М (рис. 17, в) с диаметрами отражателей соответственно 450 и 350 мм не имеют фокусирующих устройств и жалюзи.
Их устройство гораздо проще: цилиндрический корпус, металлический отражатель, защитное стекло и элементарное поворотное устройство. Прожекторы ПЗС с лампами накаливания мощностью 1000 и 500 Вт применяют для освещения рабочих мест (например, при погрузке).
Прожектор "Суэцкий" устанавливают в носовой части судна и включают при проходе Суэцкого канала. В прожекторе установлены 2 лампы мощностью по 2000 Вт (рабочая и резервная) напряжением 127 или 220 В.
Стеклянный параболический отражатель диаметром 600 мм состоит из двух половин, каждая из которых может поворачиваться относительно вертикальной оси. Можно получить 1 пучок света или 2 с темным промежутком до 15º для одновременного ориентирования относительно двух берегов сравнительно узкого канала.
В светильники следует устанавливать только штатные исправные лампы. Светильники должны быть полностью укомплектованы стеклами, защитными сетками и т. д.
Переносные светильники и взрывобезопасные аккумуляторные светильники проверяют не реже 1 раза в месяц, а также перед каждым использованием. При выполнении работ в сырых и закрытых помещениях и пространствах (внутри цистерн, котлов, в льялах и т. д.) применяют переносные светильники напряжением не выше 12 В.
Не реже 1 раза в 3 мес светильники очищают и заменяют неисправные детали, а 1 раз в год выполняют обслуживание светильников с частичной разборкой и измерением сопротивления изоляции.
Прожекторы во время бездействия должны быть зачехлены. Во время их осмотров проверяют плавность хода жалюзи, устраняют заедания в устройствах поворота. Отражатели и защитные стекла очищают мягкими кистями или ветошью. Хромированные отражатели протирают салфеткой с меловой пудрой. Отражатели с серебряным покрытием нужно очищать осторожно, так как они покрыты тонким слоем бесцветного лака.
