20 Размещение аварийной сэс
Аварийная СЭС состоит из источника энергии и распределительного щита, расположенных в специальном помещении. Аварийная СЭС устанавливается на всех самоходных судах, кроме тех, у которых основными источниками электроэнергии являются АБ, при условии, что, по крайней мере, одна из них по емкости и расположению отвечает требованиям, предъявляемым к аварийному источнику. Помещение аварийной СЭС должно находиться выше палубы переборок, вне шахты машинных помещений и в корму от таранной переборки. Выход из этого помещения должен вести непосредственно на открытую палубу.На многих судах аварийная СЭС устанавливается в отдельном помещении на шлюпочной палубе. Однако на некоторых типах судов, например, УПС, аварийная СЭС установлена в служебном помещении на главной палубе.
Особенности электроснабжения грузовых и пассажирских судов
Мощность аварийной судовой электростанции должна быть достаточной для одновременного электроснабжения всех своих приемников электроэнергии.
Источником электроэнергии аварийной СЭС может быть ДГ или АБ. Аккумуляторные батареи должны включаться в аварийную сеть при отключении напряжения в основной сети.
На пассажирских судах аварийная СЭС должна сохранять работоспособность в течение 36 ч, на грузовых судах неограниченного и ограниченного районов плавания 1, валовой вместимостью 300 рег. т и более - 18ч.
На грузовых судах аварийная СЭС обеспечивает электроэнергией сети аварийного освещения, сигнально-отличительные фонари, сети авральной сигнализации, внутренней связи и сигнализации, необходимые при аварии, радио- и навигационное оборудование, системы обнаружения пожара, звуковые сигнальные средства, пожарный насос и рулевое устройство (на время 10 или 20 мин).Пуск АДГ может быть ручным или автоматическим, во 2-м случае АДГ должен пуститься и принять номинальную нагрузку за время, не превышающее 45 с. Если не предусмотрен автоматический пуск или нагрузка может быть принята за время более 45 с, должен быть предусмотрен кратковременный аварийный источник энергии. Таким источником является АБ, которая без дополнительного заряда в течение 30 мин обеспечивает питанием сети аварийного освещения, сигнально-отличительные фонари, сети авральной сигнализации и внутренней связи, необходимые при аварии, системы обнаружения пожара в помещениях судна, звуковые сигнальные средства и лампы дневной сигнализации.
21 Принципиальная схема аэрщ
При аварийном состоянии основной СЭС аварийная электростанция становится автономным и единственным источником электроэнергии на судне.
В нормальном режиме работы судна АДГ не работает, но часть коммутационных устройств щита аварийной СЭС используют для подачи питания от ГРЩ, при разряде подключаются на заряд АБ, контролируют сопротивление изоляции.
В этом режиме приемники аварийной СЭС получают питание от ГРЩ, а в аварий-
ном режиме они переключаются на электроснабжение от АДГ.

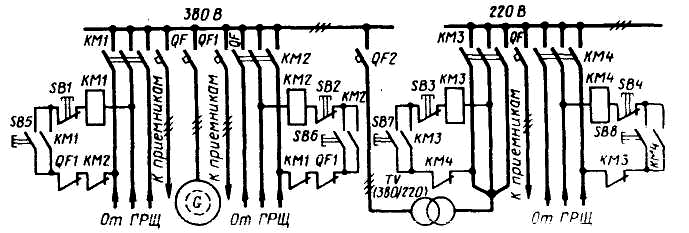

На рис. 5.1 представлена упрощенная схема одного из вариантов АРЩ аварийной СЭС.
Рис. 5.1. Принципиальная схема АРЩВ неаварийном режиме на его шины от ГРЩ по двум кабелям подается напряжение 380 В и по одному - 220 В.
С помощью кнопки SB5 или SB6 включается один из контакторов КМ1 или КМ2. На шины 220 В можно подать питание от шин 380 В через трансформатор TV, автоматический выключатель QF2 и контактор КМЗ. Размыкающие вспомогательные контакты КМЗ и КМ4 исключают одновременное включение напряжения 220 В от ГРЩ и от шин 380 В через TV. В аварийном режиме пускается АДГ и его генератор G подключается на шины 380 В через автоматический выключатель QF1.Конструктивно представленная схема щита смонтирована в 4-панельном щите. На его панелях установлены кнопки управления контакторами, контрольно-измерительные приборы с переключателями, кнопки проверки пуска АДГ, устройство контроля сопротивления изоляции, кнопки включения АВ генератора.
Нагрузка аварийной СЭС контролируется общим амперметром, наиболее мощные приемники электроэнергии имеют отдельный амперметр с переключателем.
Зарядные статические устройства стартерных батарей АДГ и аппаратура СВАРН установлены в щите или отдельно в помещении аварийной СЭС.
Требования Правил Регистра СССР к стабилизации напряжения АДГ менее жесткие (допускается погрешность ±3,5 % номинального напряжения), поэтому СВАРН аварийной СЭС выполнена по простейшей схеме (обычно без корректора напряжения ).
Уход и обслуживание аварийной СЭС
Так как аварийная СЭС является .наиболее ответственным устройством судна, то ей уделяется особое внимание: каждую неделю злектромеханик с механиком по заведованию проверяют исправность всех элементов, наличие топлива, воздуха в пусковых баллонах, степень заряда АБ, а также выполняют пробные пуски АДГ (обычно проводят ручной пуск на воздухе, пуск с помощью кнопок SB1 и SB2, пуск через программное устройство).
Один раз в 6 мес выполняют пробный пуск и включение аварийной СЭС в режиме обесточивания судна.
