Для пола и первого этажа и чердачных перекрытий:
Для окон и балконных дверей:
Нормируемое приведенное сопротивление теплопередаче глухой части балконных дверей должно быть не менее чем в 1,5 раза выше нормируемого сопротивления теплопередаче светопрозрачной части этих конструкций.
Приведенное сопротивление теплопередаче Red, м2·°C/Вт, входных дверей должно быть не менее произведения 0,6·Rreq, где Rreq — приведенное сопротивление теплопередаче стен, определяемое по формуле
,
где п — |
коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху и приведенный в таблице 6 [1]; |
tn — |
нормируемый температурный перепад между температурой внутреннего воздуха tint и температурой внутренней поверхности int ограждающей конструкции, °С, принимаемый по таблице 5 [1]; |
int — |
коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м2·°С), принимаемый по таблице 7 [1]. |
-
Конструкция и расчетное сопротивление теплопередаче ограждающих конструкций
Наружные ограждающие конструкции зданий должны удовлетворять требуемому сопротивлению теплопередаче Rreq для однородных конструкций наружного ограждения по Rо, при этом должно соблюдаться условие
Rо ³ Rreq
Термическое сопротивление R, м2×°С/Вт, однородного слоя многослойной ограждающей конструкции, а также однослойной ограждающей конструкции следует определять по формуле
R=d/l,
где d - толщина слоя, м.
Термическое сопротивление ограждающей конструкции Rk, м2×°С/Вт, с последовательно расположенными однородными слоями следует определять как сумму термических сопротивлений отдельных слоев
Rk=R1+R2+...+Rn+Ra.l,
где R1, R2, ... , Rn - термические сопротивления отдельных слоев ограждающей конструкции, м2×°С/Вт;
Ra.l - термическое сопротивление замкнутой воздушной прослойки, принимаемое по таблице 7 [2].
Сопротивление теплопередаче Rо, м2×°С/Вт, однородной однослойной или многослойной ограждающей конструкции с однородными слоями следует определять по формуле
Rо=Rsi+Rk+Rse,
где Rsi=1/aint, aint - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м2×°С), принимаемый по таблице 7 [1];

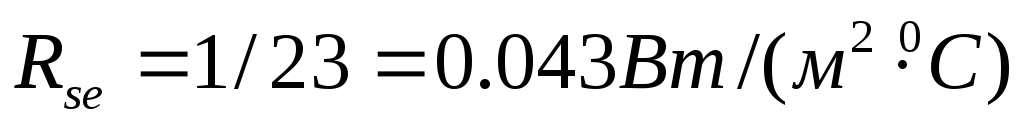

Rse=1/aext, aext - коэффициент теплоотдачи наружной поверхности ограждающей конструкции для условий холодного периода года, Вт/(м2×°С), принимаемый по таблице 8 [2].
Термическое сопротивление ограждающей конструкции, неоднородной в направлениях параллельном и перпендикулярном к тепловому потоку, определяется по следующей методике (на примере многопустотной железобетонной плиты).
Заменяем круглое поперечное сечение пустот в плите равновеликим квадратным площадью . Сторона этого квадрата будет равна .
a) Делим сечение плиты условными плоскостями, параллельными направлению теплового потока. Получаем две конструкции: трехслойную с однородными слоями между плоскостями I и II; и однослойную между плоскостями II и III.
Площадь, воспринимающая тепловой поток, трехслойной конструкции равна A1 = 1·a, а однослойной A2 = 1·(l – a).

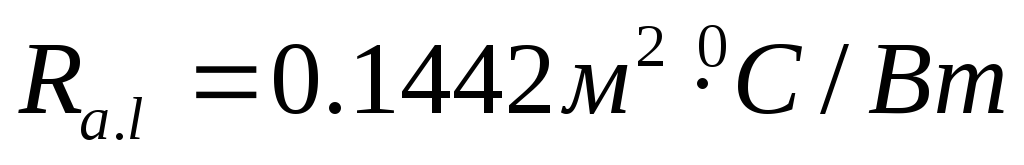

По таблице 7 [2] находим термическое сопротивление воздушной прослойки Ra.l с учетом ее толщины δa.l = a, ориентации, направления теплового потока Q и температуры ta.l в ней.
Для чердачного перекрытия:
Для пола:

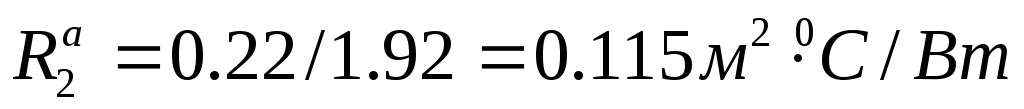

Устанавливаем термическое сопротивление однослойной конструкции
.
.1 Расчетная схема "а" для определения термического сопротивления

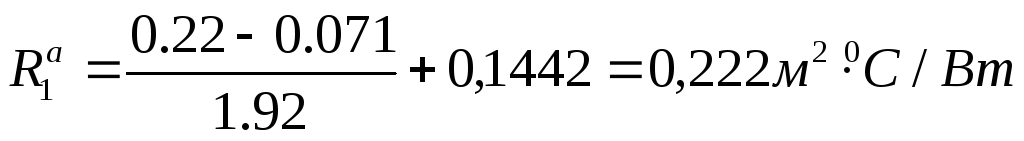

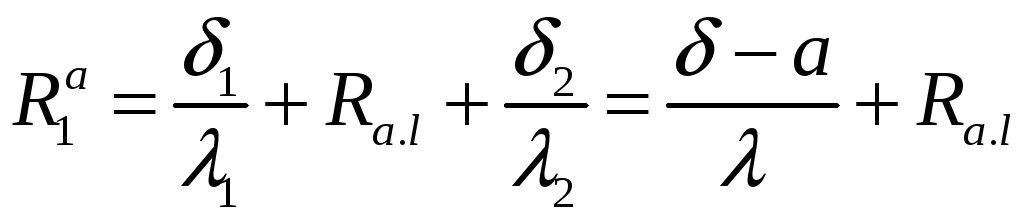

Рассчитываем термическое сопротивление трехслойной конструкции
Для чердачного перекрытия:
Для пола:
Определяем общее термическое сопротивление конструкции по схеме «а»:
Для чердачного перекрытия :
Для пола:
b) Плоскостями IV и V, перпендикулярными направлению теплового потока, условно делим конструкцию на однородные и неоднородные слои.
Вычисляем суммарное термическое сопротивление однородных слоев
;
Находим термическое сопротивление неоднородного слоя
.
Для чердачного перекрытия:
Для пола:

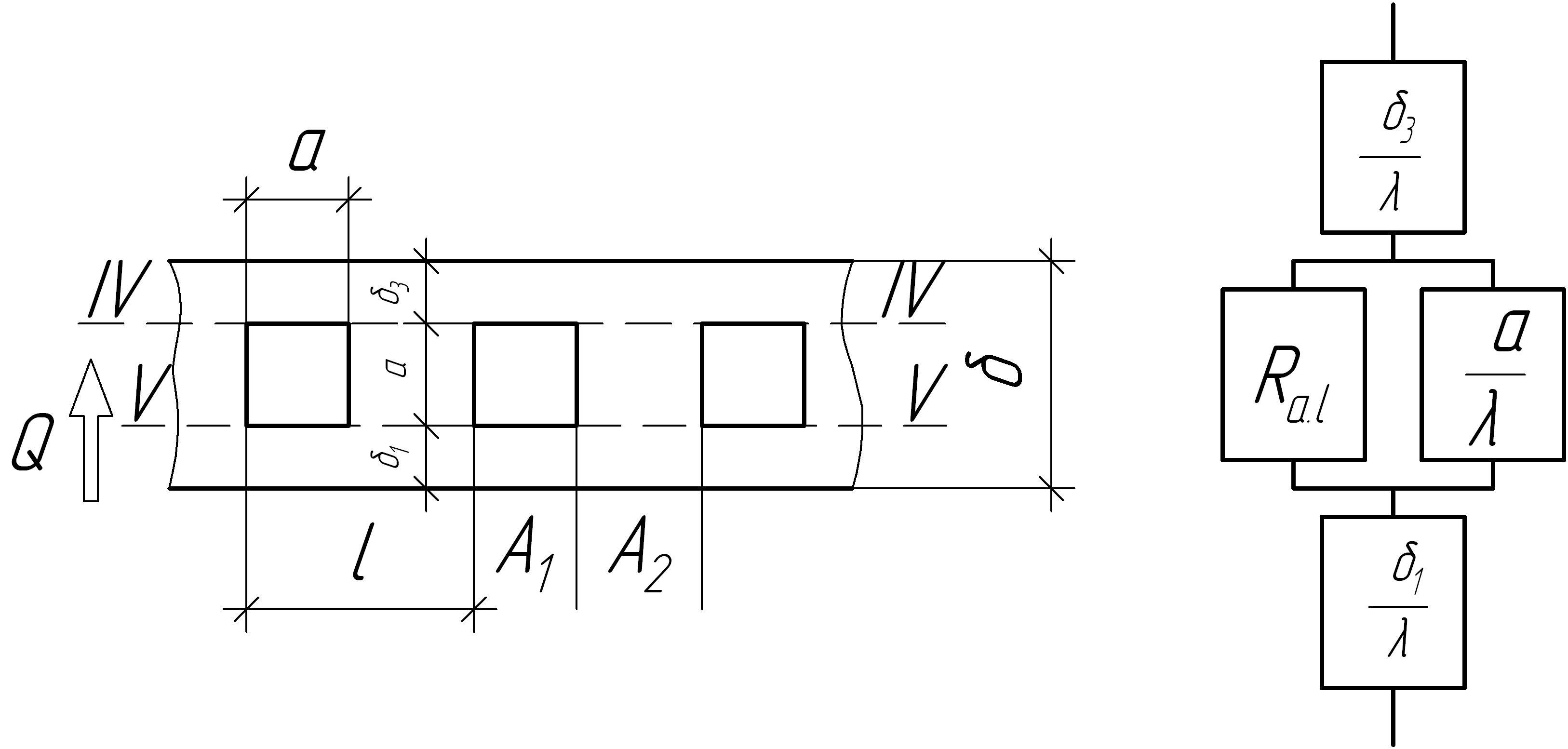

Рис.2 Расчетная схема "b" для определения термического сопротивления

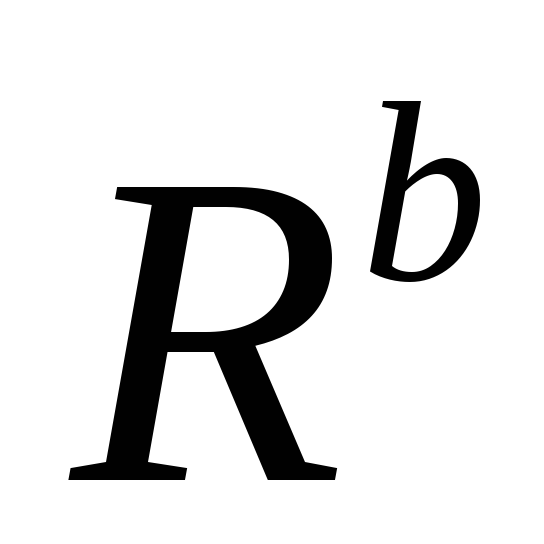

Определяем общее термическое сопротивление конструкции по схеме "b"
.
Для чердачного перекрытия:
Проверяем условие
.
Для пола:
Если оно выполняется, то приведенное термическое сопротивление конструкции железобетонной пустотной плиты рассчитывается по формуле
.
Для чердачного перекрытия:
Для пола:

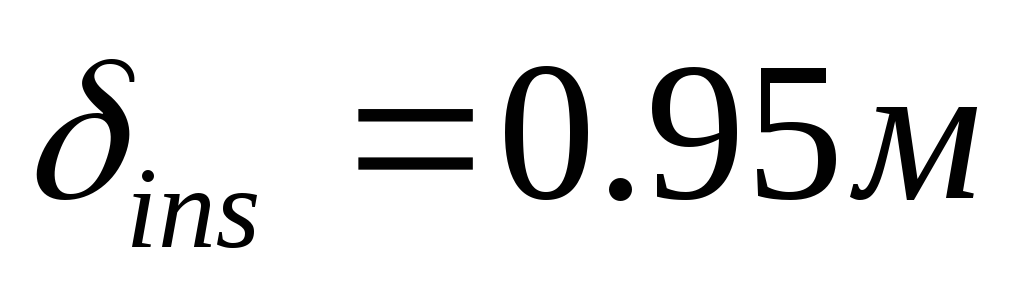

Определив требуемые термические сопротивления ограждающих конструкций и отдельных слоёв, находим толщину теплоизоляционного слоя δins ограждающей конструкции
.
Округляем величину δins в большую сторону до ближайшей унифицированной толщины используемого в конструкции ограждения утеплителя.
Находим толщину наружного ограждения по формуле
.

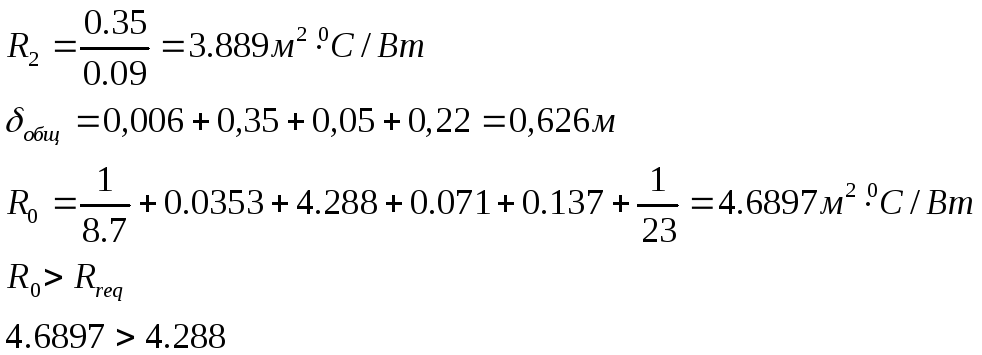

Определяем сопротивление теплопередаче ограждающей конструкции
.
Конструкция чердачного перекрытия
Принимаем
Условие выполняется!
Конструкция наружных стен
Принимаем
Условие выполняется!
Конструкция пола первого этажа
Принимаем
Условие выполняется!
В жилых зданиях коэффициент остекленности фасада f должен быть не более 18 %, если приведенное сопротивление теплопередаче окон меньше: 0,51 м2·°С/Вт при градусо-сутках 3500 и ниже; 0,56 м2·°С/Вт при градусо-сутках выше 3500 до 5200; 0,65 м2·оC/Вт при градусо-сутках выше 5200 до 7000 и 0,81 м2·°С/Вт при градусо-сутках выше 7000. При определении коэффициента остекленности фасада f в суммарную площадь ограждающих конструкций следует включать все продольные и торцевые стены. Конструкцию окна можно выбрать по приложению 2.
