Министерство образования и науки Российской Федерации Федеральное агентство по образованию Государственное образовательное учреждение высшего профессионального образования «Ивановский государственный архитектурно-строительный университет» Кафедра «Теплогазоснабжение и вентиляция»

ПРОЕКТИРОВАНИЕ ТЕПЛОВОЙ ЗАЩИТЫ ЗДАНИЙ

курсовая работа по курсу «Строительная теплофизика»

Разработал: студент гр. ТГВ-3___

_________________

студенческий билет № ________

Руководитель: к.т.н., доц. каф. ТГВ

Казачек Н.С.

Иваново 2008

Содержание

СОДЕРЖАНИЕ 2

1. ИСХОДНЫЕ ДАННЫЕ 4

2. УСЛОВИЯ ЭКСПЛУАТАЦИИ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ. РАСЧЕТНЫЕ ХАРАКТЕРИСТИКИ МАТЕРИАЛОВ КОНСТРУКЦИЙ 7

3. СОПРОТИВЛЕНИЕ ТЕПЛОПЕРЕДАЧЕ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ 8

3.1. Нормируемые значения сопротивления теплопередаче ограждающих конструкций 8

3.2. Конструкция и расчетное сопротивление теплопередаче ограждающих конструкций 9

3.3. Ограничение температуры и конденсации влаги на внутренней поверхности ограждающих конструкций 18

4. ТЕПЛОУСВОЕНИЕ ПОВЕРХНОСТИ ПОЛА 19

6. ТЕПЛОУСТОЙЧИВОСТЬ ПОМЕЩЕНИЙ В ХОЛОДНЫЙ ПЕРИОД ГОДА 21

5. ВОЗДУХОПРОНИЦАЕМОСТЬ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ И ПОМЕЩЕНИЙ 25

6. ЗАЩИТА ОТ ПЕРЕУВЛАЖНЕНИЯ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ 27

6.1. Паропроницаемость ограждающих конструкций 27

6.2. Расчет влажностного режима ограждения. Определение зоны возможной конденсации 30

7. ЭНЕРГЕТИЧЕСКИЙ ПАСПОРТ ЗДАНИЯ 33

ЛИТЕРАТУРА 34

ПРИЛОЖЕНИЕ 1 35

ПРИЛОЖЕНИЕ 2 40

ПРИВЕДЕННОЕ СОПРОТИВЛЕНИЕ ТЕПЛОПЕРЕДАЧЕ , КОЭФФИЦИЕНТ ЗАТЕНЕНИЯ НЕПРОЗРАЧНЫМИ ЭЛЕМЕНТАМИ , КОЭФФИЦИЕНТ ОТНОСИТЕЛЬНОГО ПРОПУСКАНИЯ СОЛНЕЧНОЙ РАДИАЦИИ ОКОН, БАЛКОННЫХ ДВЕРЕЙ И ФОНАРЕЙ 40

Основные эксплуатационные характеристики деревянных оконных блоков (ГОСТ 24700-99) 42

ПРИЛОЖЕНИЕ 3 44

Коэффициент неравномерности теплоотдачи нагревательных приборов М 44

ПРИЛОЖЕНИЕ 4 45

Нормируемая воздухопроницаемость ограждающих конструкций 45

ПРИЛОЖЕНИЕ 5 46

Сопротивление воздухопроницанию материалов и конструкций 46

ПРИЛОЖЕНИЕ 6 47

Предельно допустимые значения коэффициента wav 47

ПРИЛОЖЕНИЕ 7 48

Сопротивление паропроницанию листовых материалов и тонких слоев пароизоляции 48

ПРИЛОЖЕНИЕ 8 49

Значения парциального давления насыщенного водяного пара , Па, для различных значений температур при =100,7 кПа [2] 49

ПРИЛОЖЕНИЕ 9 51

ЭНЕРГЕТИЧЕСКИЙ ПАСПОРТ ЗДАНИЯ 51

  1. Исходные данные

Населённый пункт: г.Кострома

Вариант №16, Вариант-для наружной стены №4

Вариант для пола и чердачного перекрытия №36

Здание жилое

Этажность - 5

Высота этажа 3 м

Подвал без световых проемов с заглублением на 2 м

Высота окна 1,5 м

  • расчетная температура воздуха в помещении tint = 20 C;

  • относительная влажность в помещении int = 45 %;

  • температура наружного воздуха text равная средней температуре наиболее холодной пятидневки обеспеченностью 0,92, text = -31 C;

  • средняя температура отопительного периода tht = -3,9 °С;

  • продолжительность отопительного периода zht = 222 суток;

  • максимальная из средних скоростей ветра по румбам за январь v = 5,8 м/с

Средние месячные и годовые температуры воздуха, °С

I

II

III

IV

V

VI

VI1

VIII

IX

X

XI

XII

Год

-11,8

-11,1

-5,3

3,2

10,9

15,5

17,8

16,1

10,0

3,2

-2,9

-8,7

3,1

Конструкция наружной стены:

№ слоя

Элемент конструкции

Материал

1-87

Штукатурка

Поризованный гипсоперлитовый теплый раствор(ГОСТ 28013)

2-172

Кирпичная кладка

Кирпич силикатный одиннадцатипустотный (ГОСТ 379) на цементно-песчаном растворе

3-7

Теплоизоляция

Пеополистирол фирмы БАСФ Стиропор PS20

4-59

Облицовка

Плиты из гипса (ГОСТ 6428)

Конструкция пола первого этажа:

№ слоя

Элемент конструкции

Материал

1-175

Покрытие пола

δ= 36

Сосна и ель вдоль волокон

2-175

Брусья

Сосна и ель вдоль волокон

3-175

Доски

Сосна и ель вдоль волокон

4-8

Теплоизоляция

Пенополистирол фирмы БАСФ Стиропор PS30

5

Плита

железобетонная

ГОСТ 26633

Конструкция чердачного перекрытия:

№ слоя

Элемент конструкции

Материал

1-204

Рулонное покрытие δ = 6 мм

Рубероид(ГОСТ 10923), пергамин (ГОСТ 2697), толь

2-32

Теплоизоляция

Плиты мягкие, полужесткие и жесткие минераловатные на синтетическом и битумном связующих (ГОСТ 9573, ГОСТ 10140, ГОСТ 22950)

3-185

Выравнивающий слой δ = 50 мм

Раствор известково-песчаный

4

Плита

железобетонная

Гост 26633

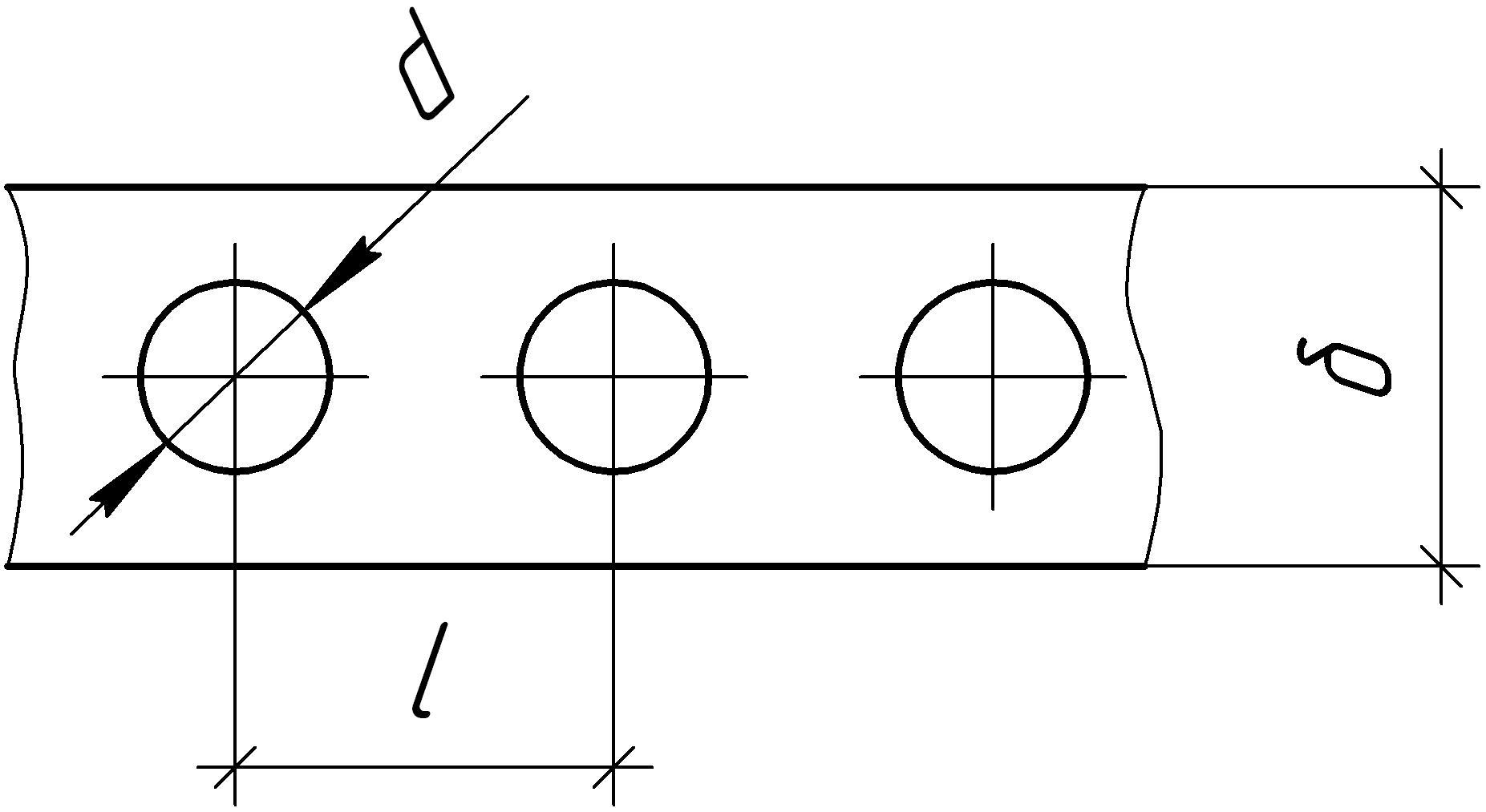

Параметры железобетонной плиты перекрытия

толщина плиты δ, м

диаметр трубы d, м

шаг расположения труб l, м

0,22

0,08

0,16
