3.5.3. Настройка рто нп (nav)
Переключение режимов автоматическая/ручная настройка VORиDME
Однако существует несколько случаев, которые могут препятствовать функционированию автоматической настройки и заставлять систему ВСС автоматически изменять режим назад в режим ручной настройки:
Активация функции «спаривания» частот радиомаяков VORиDME(DMEHOLD)
Ручная настройка приемника РТО НП (NAV) от системы ВСС
Замена выбранного источника РТО НП (NAV) на другой (не ВСС)
Отказ приемника РТО НП (NAV).
Для выбора требуемого режима «AUTO/MAN» выполните следующее:
Выведите на дисплей страницу RADIOTUNING
2. Нажатие КВС «AUTO/MAN» изменяет режимы настройкиVORиDME.
В данном случае после нажатия КВС будет установлена ручная настройка:
5.3.2. Работа с арк (adf)
При работе с АРК CDUпозволяет:
Настраивать требуемую частоту АРК в диапазоне 190…1799 кГц;
Управлять режимами компас/антенна (ADF/ANT), телефония/телеграфия (BFOON/OFF);
Проводить тестовый контроль без изменения частоты настройки АРК.
Выбор режима КОМПАС/АНТЕННА (ADF/ANT)
Выведите на дисплей страницу RADIOTUNING.
Нажмите кнопку NEXTдля перехода на вторую страницуRADIOTUNING. В случае активного режима «АНТЕННА»рядом с надписьюADFиндицируется флагANT(голубым цветом и большими буквами)
Нажмите КВС «ADF» для перехода на страницу настройкиADF.
Для переключения режимов КОМПАС/АНТЕННАнажмите КВС «MODEADF/ANT». Активный режим индицируется большими буквами и голубым цветом.
После нажатия КВС «MODEADF/ANT» задается режим «КОМПАС»:
3.5.3.2.2. Выбор режима «ТЕЛЕФОНИЯ/ТЕЛЕГРАФИЯ»(BFO ON/OFF)
Выведите на дисплей страницу RADIOTUNING
Перейдите на вторую страницу RADIOTUNINGнажатием клавишиNEXT. В случае активного режима«ТЕЛЕФОНИЯ» рядом с надписьюADFиндицируется флагBFO(голубым цветом и большими буквами)
.Нажмите КВС «ADF» для перехода на страницу настройкиADF.
Для переключения режимов «телефония/телеграфия» нажмите КВС «BFOON/OFF». Активный режим индицируется большими буквами и голубым цветом.
В данном случае после нажатия КВС «BFOON/OFF» выключается генератор биений и АРК переходит в режим «телеграфия»
Тестовый контроль
Выведите на дисплей страницу RADIOTUNING
Перейдите на вторую страницу RADIOTUNINGнажатием клавишиNEXT
Нажмите КВС «ADF» для перехода на страницу настройкиADF.
Для активации тестового контроля нажмите КВС TEST, при этом в течении десяти секунд надписьTESTбудет индицироваться голубым цветом и большими буквами. Тестирование АРК происходит без изменения значения заданной до проведения тестового контроля частоты.
Изменение чувствительности маркерного радиоприемника
Выведите на дисплей страницу RADIOTUNING.
Нажмите КВС NAV.
Если выбрана повышенная чувствительность, то около надписи NAVголубым цветом индицируется флагMK–HI.
Для изменения чувствительности маркерного радиоприемника нажмите КВС MKRSENSLO/HI(чувствительность маркерного радиоприемника пониженная/повышенная). Активный режим индицируется голубым цветом и большими буквами.
В данном случае после нажатия КВС «MKRSENSLO/HI» МРП переходит в режим повышенной чувствительности.
Работа с КВ радиостанцией
При работе с КВ радиостанцией CDUпозволяет:
Настраивать на требуемую частоту КВ радиостанцию
Изменять мощность передатчика (низкий/средний/высокий)
Управлять режимами модуляции (ВБП, НБП, АМ)
Задавать требуемый уровень работы шумоподавителя (0…3)
Управлять режимами работы (частотный/аварийный/морской)
Проводить тестовый контроль без изменения текущей настройки КВ радиостанции
Изменение мощности передатчика
Выведите на дисплей страницу RADIOTUNING
Перейдите на вторую страницу RADIOTUNINGнажатием клавишиNEXT
Нажмите КВС «HF»
Для выбора требуемой мощности нажмите КВС POWERLO/MED/HI(МОЩНОСТЬ НИЗКАЯ/СРЕДНЯЯ/ВЫСОКАЯ). Активная мощность индицируется голубым цветом и большими буквами.
Так, например, после нажатия КВС «POWERLO/MED/HI» устанавливается пониженная мощность излучения радиостанции:
Управление режимами модуляции
Выведите на дисплей страницу RADIOTUNING
Нажмите кнопку NEXTдля перехода на вторую страницуRADIOTUNING(настройка радио).
Для выбора тип модуляции наберите в блокнотной строке аббревиатуру:
LV– работа радиостанции на нижней боковой полосе спектра
UV– работа радиостанции на верхней боковой полосе спектра
AM– работа радиостанции в режиме амплитудной модуляции
Активный тип модуляции индицируется крупным шрифтом.
Например, необходимо задать амплитудную модуляцию сигнала, в блокнотной строке набираем «AM»:
4. Для активации жмите КВС «HF»
3.5.3.4.3. Задание уровня работы шумоподавителя
Выведите на дисплей страницу RADIOTUNING
Нажмите кнопку NEXTдля перехода на вторую страницуRADIOTUNING(настройка радио).
Задание уровня работы шумоподавителя можно осуществить двумя способами.
1 способ:
3. Для изменения уровня шумоподавителя нажмите левую КВС 3 (в случае изменения от 0 до 3) или левую КВС 4 (в случае изменения от 3 до 0). Уровень работы шумоподавителя 0 соответствует выключенному состоянию шумоподавителя.
2 способ:
Нажмите КВС HF
Для изменения уровня шумоподавителя нажмите левую КВС 3 (в случае изменения от 0 до 3, рис.) или левую КВС 4 (в случае изменения от 3 до 0, рис). Уровень работы шумоподавителя 0 соответствует выключенному состоянию шумоподавителя.
рис.
рис.

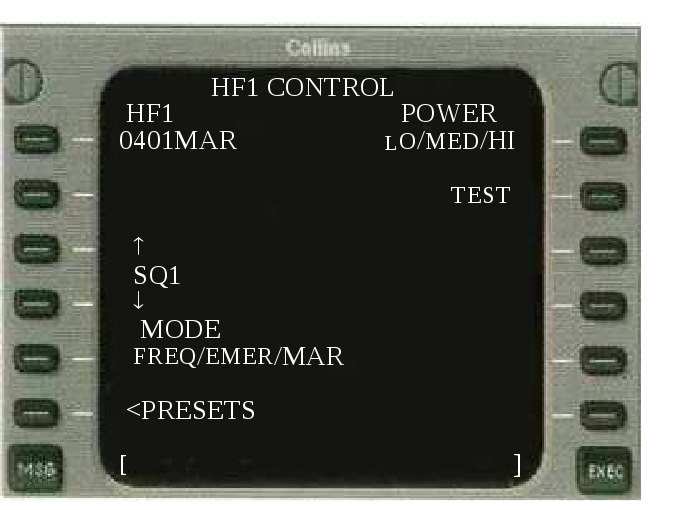

3.5.3.4.4. Управление режимами работы (частотный/аварийный/морской)
Выведите на дисплей страницу RADIOTUNING
Нажмите кнопку NEXTдля перехода на вторую страницуRADIOTUNING(настройка радио).
В случае активного аварийного режима, рядом с HFиндицируется надпись «EMER» большими буквами, голубым цветом
В случае активного морского режима, рядом с надписью HFиндицируется надпись «MAR» большими буквами, голубым цветом
Нажмите КВС HF
Для переключения режимов нажмите КВС MODEFREQ/EMER/MAR. Активный режим индицируется голубым цветом и большими буквами.
3.5.3.4.5. Тестовый контроль
Выведите на дисплей страницу RADIOTUNING
Нажмите кнопку NEXTдля перехода на вторую страницуRADIOTUNING.
Нажмите КВС HFдля перехода на страницу настройкиHF.
Для активации тестового контроля нажмите КВС TEST, при этом в течении десяти секунд надписьTESTбудет индицироваться голубым цветом и большими буквами. ТестированиеHFпроисходит без изменения значения заданной до проведения тестового контроля частоты.
Работа УКВ с радиостанцией
3.5.3.5.1. Включение/выключение шумоподавителя
Вызовите на дисплей страницу RADIOTUNING
Нажмите КВС «COM»
Нажмите правую КВС «SQUELCH ON/OFF». Состояние «ON» -шумоподавитель включен, «OFF» - шумоподавитель выключен. Активное состояние индицируется крупным шрифтом цвета.
3.5.3.5.2. Тестовый контроль радиостанции
Вызовите на дисплей страницу RADIOTUNING
Нажмите КВС «COM»
Нажмите КВС «TEST», при этом в течении десяти секунд надпись «TEST» будет индицироваться голубым цветом и большими буквами. Тестирование УКВ радиостанции происходит без изменения значения заданной до проведения тестового контроля частоты.
