Пример протокола вектора расстояния: rip
-
RIP версии 1 это полно классовый (classful) протокол вектора расстояния который имеет представление только о сетях класса A, -B и-C. RIP v1 использует счетчик скачков hop-count как единственную метрику стоимости. Обновления маршрутизации отсылаются каждые 30 seconds. стоимость бесконечности 16.
-
RIP v2 это бесклассовый CIDR протокол вектора расстояния. Каждое уведомление о маршрутах включает в себя информацию о маске сети.
-
RIP рассылает маршрутную информацию используя UDP поверх IP. Порт отправителя и получателя UDP port 520. Согласно стандарту RIP v2, от одной до 25 записей может быть отослано в любом RIP пакете.
-

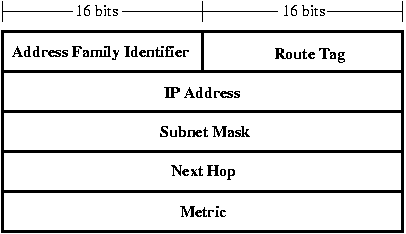

Формат каждой записи RIP v2 :
-
Идентификатор Address Family Identifier установлен в 2, что означает IP адресация.
-
Тег поле Route Tag field может использоваться для указания того, откуда получена информация от другого RIP router, либо от другого протокола маршрутизации, e.g. EGP.
-
IP адрес это адрес сети получателя или хоста, который оповещается при помощи этой записи.
-
Маска сети Subnet Mask показывает, сколько бит в IP адресе предназначено для сетевой части и сколько для хоста.
-
Метрика это число от 1 до 15; 16 это бесконечность.
-
Поле Next Hop это справочное поле, указывающее адрес машины, куда пакеты должны отсылаться
-
IP Адрес. Обычно установлен в 0.0.0.0, что означает "Маршрутизатор который отослал эту RIP запись in the first place".
IGRP
-
IGRP это собственный протокол Cisco основанный на векторе расстояния. Показатели, используемые для метрики, включают также надежность линии, ее загрузку, ширину пропускания линии и задержку.
-
Эти четыре фактора составляют конечную стоимость и могут быть взвешены по разному. По умолчанию, ширина пропускания более весома, чем остальные факторы.
-
IGRP обновления происходят каждые 90 seconds, однако flash updates (немедленные обновления для нового Маршрутизатора также возможны. Стоимость бесконечности 256.
-
IGRP использует таймер hold-down timers для определения, когда принимать новый маршрут если старый уже не действует.
-
Маршрутизаторы, которые не рассылают оповещения 3 раза по 90 sec, считаются неработающими и отмечаются как недоступные (held-down) в таблице маршрутизации. После 7 х 90 sec, маршрут удаляется.
-
IGRP использует split-horizon с poison reverse для того чтобы не принимать маршруты которые приходят обратно, если он сам оповещал о нем.
-

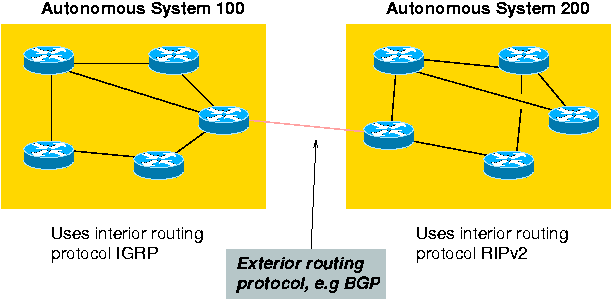

IGRP это внутренний interior routing protocol. Он может использоваться только в том окружении, когда все Маршрутизаторы используют одни и те же оценки факторов.
-
Все маршрутизаторы внутри Autonomous System используют одни факторы для определения стоимости. Внешние протоколы exterior routing protocol, как BGP или EGP, должны использоваться для обмена не только маршрутами, но также и факторами стоимости между автономными системами.
