Отчет по лабораторной работе № 2
Анализ устойчивости системы автоматического регулирования
Выполнил:
Проверил:.
2009
ЛабОраторная работа №2
анализ устойчивости системы автоматического регулирования
Цель работы: Приобретение навыков в составлении сложных структурных схем систем автоматического регулирования с помощью пакета прикладных программ, определение ЛАХ и ЛФХ системы.
Анализ устойчивости системы по критерию Гурвица-Найквиста, определение границы устойчивости системы.
Вариант № 2
Kc = 0.4 в/град.; Ку1 = 10; Ку2 = 5,2; Се = 0,014 в/град/с; jp = 300;
Tg = 0.06 сек.; Tm = 0.1 с
Кo - ?
W1
Рисунок 1 - Структурная схема системы автоматического регулирования.
Определение границы устойчивости по критерию Гурвица.
Передаточная функция замкнутой системы
= ;
Из коэффициентов уравнения составили определитель Гурвица
;
.
Система устойчива при K0>0.
К0 = 0,01
К0 = 100
К0 = 100
К0 = 0,01
Рисунок 2 - Графики ЛАХ и ЛФХ
По логарифмической характеристике видно, что на графике ЛФХ кривая пересекает линию -180˚, значит система устойчива.
К0 = 0,01
Рисунок 3 - График АФЧХ
При K0=0,01 система является устойчивой, т.к. корни уравнения расположены в левой нижней части координатной плоскости (в 3-й части).
К0 = 100
К0 = 0,01

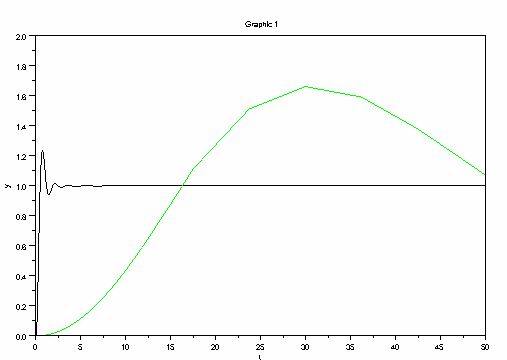

Рисунок 4 - График переходных процессов
При K0=100 и K0=0,01, кривые на графике стремятся к одному установившемуся значению, система является устойчивой.
