5.1 Определение габаритных размеров
1 - лобовая плита машины;
2 - колодки;
3 - осевая линия.

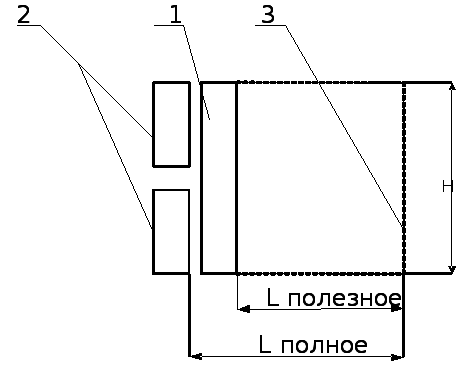

Рисунок 5.2 - Схема габаритных размеров сварочного контура.
Элементы сварочного контура осуществляют подвод электрической энергии от источника питания к свариваемым деталям и передачу к ним усилия.
Габаритные размеры сварочного контура зависят от размеров свариваемых деталей и вида привода сжатия и устанавливаются ГОСТ 297-81.
L полезное =250мм
Н= 113+0,15*L полезное
Н=113+0,15*250=150 мм
L полное = L полезное + 150=400мм
5.2 Определение сечений элементов сварочного контура
Сечение элементов сварочного контура определяется по формуле:
, (5.1)
где
- вторичный ток на номинальной ступени, А; (5.2)
Рисунок 5.3 - Схема шовной машины:
ПВ – продолжительность включения,50 %; должна соответствовать ГОСТ 297-81;
I2дл – длительный вторичный ток, А
j2 – допустимая плотность тока, А/мм2, зависящая от материала элемента сварочного контура и вида его охлаждения
1.Водоохлаждаемый медный хобот круглого сечения:
Рисунок 5.4 - Сечение хобота
2.Гибкие шины из меди М1 с охлаждением на воздухе:

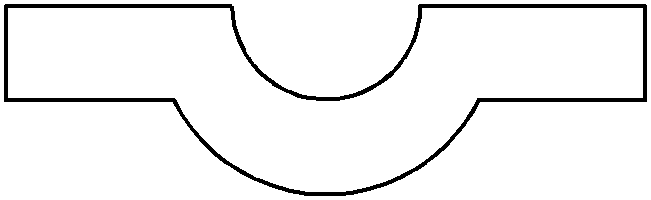

Рисунок 5.5 - Сечение шины

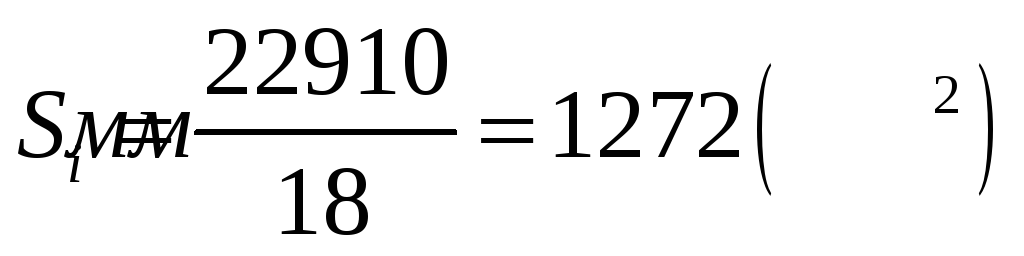

3. Медная нижняя крышка с воздушным охлаждением
Рисунок 5.5 – Сечение крышки
4. Электрод
Рисунок 5.6 - Сечение электрода
5. Вторичный виток трансформатора
Таблица 5.1 - Материал, сечение и размеры элементов контура
Наименование элементов контура, |
Материал, вид охлаждения |
Допустимая плотность тока, А/мм2 |
Площадь сечения элемента, мм2 |
Вид сечения элемента, их размеры, мм |
электрод |
Бр.Кд1 |
30 |
764 |
|
хобот верхний/нижний |
Медь М1 воздушное |
20 |
11455 |
|
крышка нижняя |
Медь М1 воздушное |
18 |
1272 |
|
гибкая шина верхняя/нижняя |
Медь М1, воздушное |
2,5 |
9164 |
|
вторичный виток трансформатора |
МедьМ1 |
5,5 |
4165 |
|
5.3 Расчет консоли машины на прочность

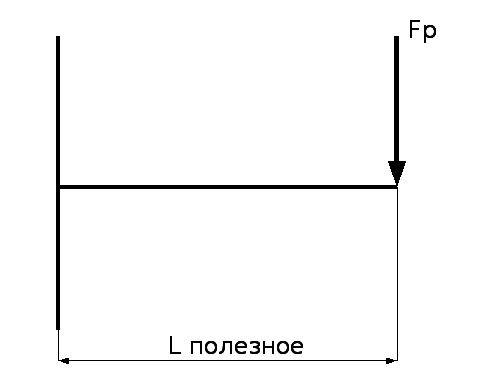

Рисунок 5.7 – Схема расчета

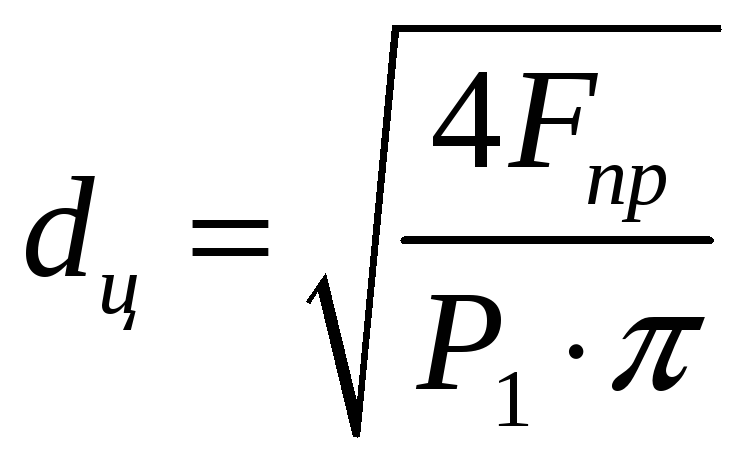

В машинах с пневматическим приводом сжатия в начале определяется, рабочий диаметр пневматического цилиндра при давлении воздуха Р1 (0,3-0,4) МПа
(5.3)
Полученную величину dц, в мм, приводим к значению соответствующего ГОСТа на пневмоцилиндры (dцг).
(Значение из дополнительного ряда)
После этого определяем расчетную нагрузку (Fр),
(5.4)
где Рс = 0,6 МПа.
, (5.5)
где σ – действительное напряжение, возникающее в консоли МПа;
М – изгибающий момент,
М = Fпр*Lполезн; (5.6)
W – осевой момент сопротивления,
, (5.7)
[σ] – допустимые напряжения, 3,6*104 МПа
[σ]> σ, прочность обеспечена.
Расчет консоли машины на жесткость.
(5.8)
f – прогиб консоли;
K – коэффициент, зависящий от расчетной схемы, К=3.
Е – модуль упругости материала консоли, Е = 105 МПа
I – осевой момент консоли
, (5.9)
(5.10)
Прочность и жесткость консоли обеспечена
