4. Исследование трехфазных цепей.

4.1 Цель работы

Изучение различных режимов работы трехфазной цепи.

Определение фазных, линейных напряжений и токов

Построение векторных топографических диаграмм для различных режимов работы трехфазной схемы.

	Нейтральный провод	Токи			Фазовые напряжения
Симметричная нагрузка	С ним	20	20	20	37	37	37	0
	Без него	20	20	20	36	36	36		0
Увеличение активной нагрузки	С ним	20	10	10	36,7	36,7	36,7	10
	Без него	20	10	10	31	39	39		6
Неравномерная нагрузка всех фаз	С ним	5	10	20	37	37	37	13
	Без него	8	10	12	45	38	30		9
Отключение фазы	С ним	0	20	20	37	37	37	11,75
	Без него	0	15	19	55	32	32		19
С емкостью 39 мкФ	С ним	54	20	20	37	37	37	57
	Без него	44	35	20	34	62	32		27
Короткое замыкание	Без него	58	33	33	0	62	62		37

Измерение мощностей в цепях трехфазного тока

Таблица 4.1 Результаты измерения

4.2 Диаграммы:

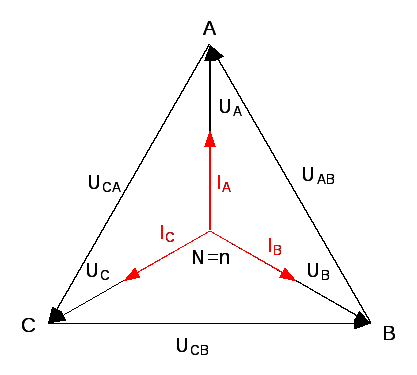

Рисунок 4.1 – Симметричная нагрузка с нейтральным проводом

Рисунок 4.2 – Симметричная нагрузка без нейтрального провода

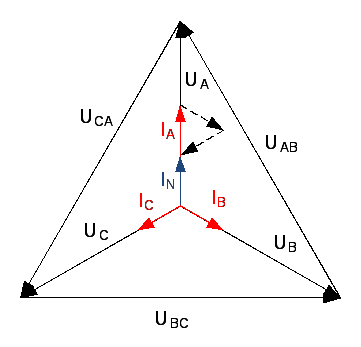

Рисунок 4.3 – Увеличение активной нагрузки с нейтральным проводом

Рисунок 4.4 – Увеличение активной нагрузки без нейтрального провода

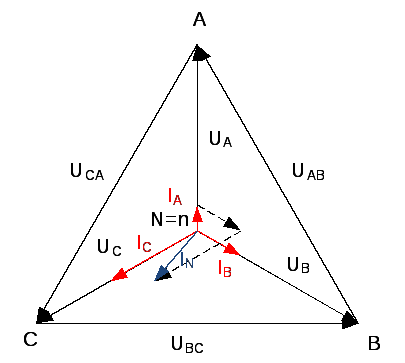

Рисунок 4.5 – Неравномерная нагрузка всех фаз с нейтральным проводом

Рисунок 4.6 – Неравномерная нагрузка всех фаз без нейтрального провода

Рисунок 4.7 – Отключение фазы с нейтральным проводом

Рисунок 4.8 – Отключение фазы без нейтрального провода

Рисунок 4.9 – С емкостью 39 мкФ с нейтральным проводом

Рисунок 4.10 – С емкостью 39 мкФ без нейтрального провода

Рисунок 4.11 – Короткое замыкание
