1. Состав и структура процессора.
Процессором называется устройство, непосредственно осуществляющее процесс обработки данных и программное управление этим процессом. Процессор дешифрирует и выполняет команды программы, организует обращения к оперативной памяти, в нужных случаях инициирует работу периферийных устройств, воспринимает и обрабатывает запросы, поступающие из устройств машины и из внешней среды (“запросы прерывания”).
Процессор занимает центральное место в структуре ЭВМ, так как он осуществляет управление взаимодействием всех устройств, входящих в состав ЭВМ.

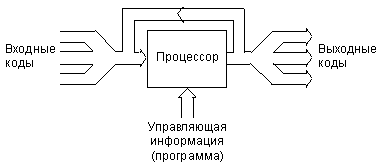

Рис. 1. Информационные потоки в микропроцессорной системе.
Выполнение команды (машинной операции) разделено на более мелкие этапы — микрооперации (микрокоманды), во время которых выполняются определенные элементарные действия. Конкретный состав микроопераций определяется системой команд и логической структурой данной ЭЗМ. Последовательность микроопераций (микрокоманд), реализующих данную операцию (команду), образует микропрограмму операции.
Рис. 2. Пример структуры простейшего процессора.
Для определений временных соотношений между различными этапами операции используется понятие машинного такта. Машинный такт определяет интервал времени, в течение которого выполняется одна или одновременно несколько микроопераций. Границы тактов задаются синхросигналами, вырабатываемыми специальной схемой — генератором синхросигналов.
Таким образом, может быть установлена следующая иерархия этапов выполнения программ в процессоре: программа, команда (микропрограмма), микрооперация (микрокоманда).

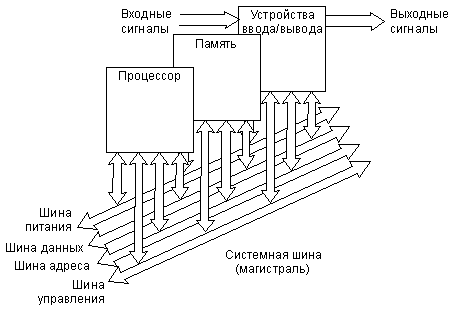

Рис. 3. Структура микропроцессорной системы.
В процессор входят: арифметическое - логическое устройство АЛУ, управляющее устройство (управляющий автомат) УУ, блок управляющих регистров БУР, блок регистровой памяти (местная память) и блок связи с ОП и некоторым другим, в том числе внешним по отношению к ЭВМ, оборудованием.
В состав процессора могут также входить и некоторые другие блоки, участвующие в организации вычислительного процесса (блок прерывания, блок защиты памяти, блок контроля правильности работы и диагностики процессора и др.). Оперативная (основная) память выполняется в виде отдельного устройства, хотя в небольших ЭВМ может конструктивно объединяться с процессором и использовать частично его оборудование.
Архитектура 32-разрядного микропроцессора (рис. 4) существенно отличается от архитектуры 16-разрядного. Некоторые из этих отличий чисто количественные, другие носят принципиальный характер.
Рис. 4. Структура 32-разрядного микропроцессора
Главное внешнее отличие - увеличение разрядности шины данных и шины адреса до 32 бит. Это, в свою очередь, связано с изменениями в разрядности внутренних элементов микропроцессора и в механизме выполнения некоторых процессов, например, формирования физического адреса.
Регистры блока обработки чисел с фиксированной точкой стали 32-разрядными. К каждому из них можно обращаться как к одному двойному слову (32 разряда). К младшим 16 разрядам этих регистров можно обращаться так же, как и в 16-разрядном микропроцессоре.
Начиная с микропроцессора I486, в состав кристалла микропроцессора входит блок обработки чисел с плавающей запятой, включающий в себя восемь 80-разрядных регистров для представления знаков, мантисс и порядков таких чисел.
На кристалле микропроцессора располагается также внутренняя кэш-память, которая представляет собой особым образом организованную быстродействующую буферную память, предназначенную для хранения наиболее часто используемой информации (команд и данных). В различных моделях микропроцессоров объем кэш-памяти составляет от 8 Кбайт до 512 Кбайт.
Микропроцессор на аппаратном уровне поддерживает мультипрограммный режим работы ЭВМ, то есть возможность иметь в памяти одновременно несколько готовых к выполнению программ, запуск которых осуществляется операционной системой в соответствии с алгоритмами ее функционирования либо в зависимости от особых ситуаций, складывающихся в работе внешних устройств.
С этой возможностью неразрывно связаны средства защиты памяти, которые обеспечивают контроль над неразрешенными взаимодействиями между отдельными программами. Они включают в себя защиту при управлении памятью и защиту по привилегиям.
Главные особенности расширенного формата команды - возможность использовать любой из регистров общего назначения в любом из режимов адресации, а также добавление еще одного режима адресации - относительного базового индексного с масштабированием.
