П2.1. Построение структурно-логической схемы развития аварии («Дерево событий»)

Пример построения логической схемы для развития аварии в резервуарном парке хранения сжиженных углеводородных газов под давлением приведен на рис. 3.

Символы А₁ - А₁₀ обозначают:

А₁ - мгновенное воспламенение истекающего продукта с последующим факельным горением;

А₂ - факельное горение, тепловое воздействие факела приводит к разрушению близлежащего резервуара и образованию «огненного шара»;

А₃ - мгновенный выброс продукта с образованием «огненного шара»;

А₄ - мгновенного воспламенения не произошло, авария локализована благодаря эффективным мерам по предотвращению пожара либо в связи с рассеянием парового облака;

A₅ - мгновенной вспышки не произошло, меры по предотвращению пожара успеха не имели, возгорание пролива;

А₇ - сгорание облака парогазовоздушной смеси;

А₉ - сгорание облака с развитием избыточного давления в открытом пространстве;

А₆, А₈, А₁₀ - разрушение близлежащего резервуара под воздействием избыточного давления или тепла при горении пролива или образовании «огненного шара».

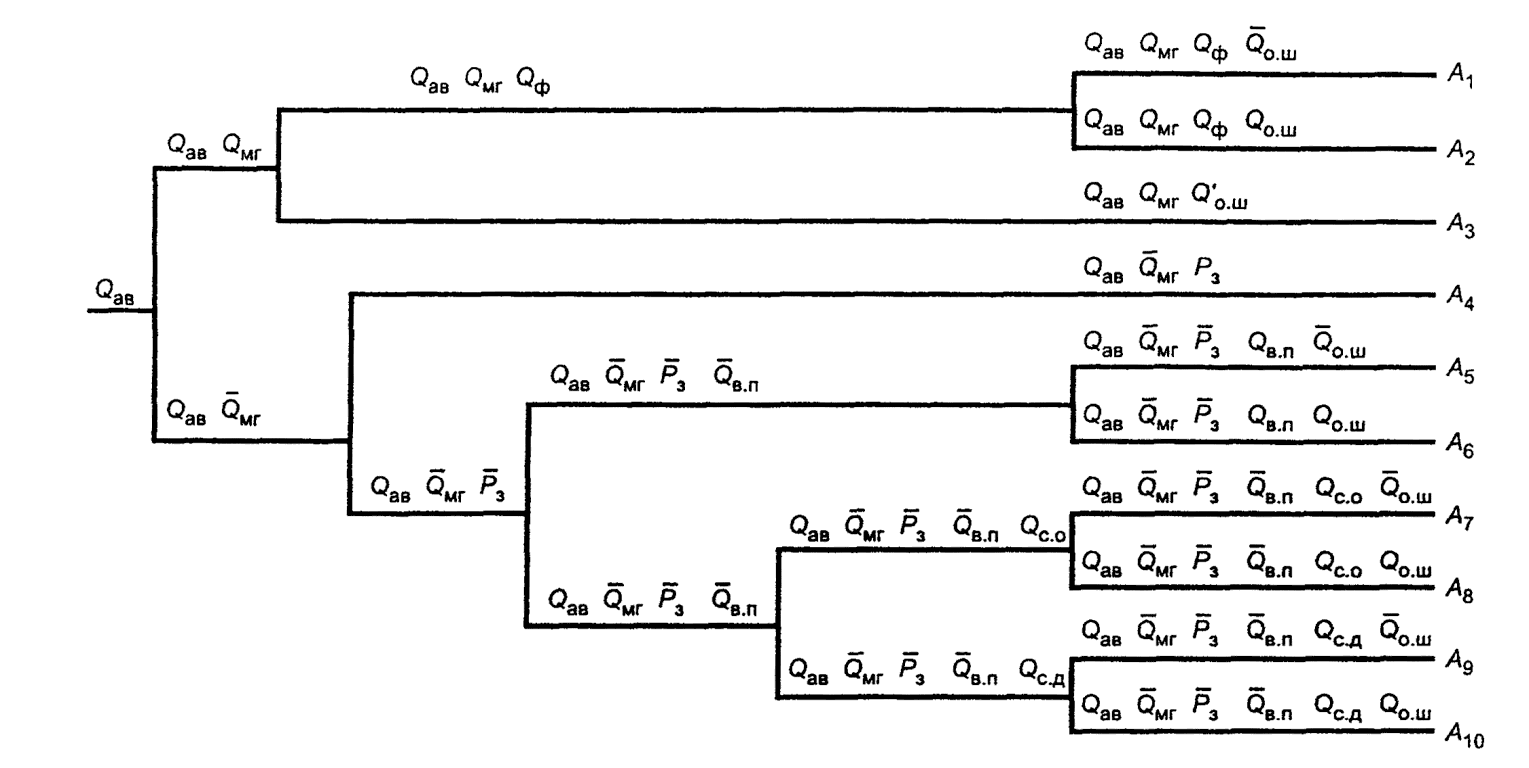

Рис. 3. Логическая схема развития аварии, связанной с выбросом горючих веществ на наружных установках

Расчет значений индивидуального и социального пожарных рисков в зданиях и на территории объекта, а также в селитебной зоне вблизи объекта проводится с использованием в качестве промежуточной величины значения соответствующего потенциального пожарного риска.

Условная вероятность поражения человека Q_dj(a) от совместного независимого воздействия несколькими опасными факторами в результате реализации j-го сценария развития пожароопасных ситуаций определяется по формуле:

(П2.3)

где h - число рассматриваемых опасных факторов; Q_k - вероятность реализации k-го опасного фактора; Q_djk(a) - условная вероятность поражения k-м опасным фактором.

Величина потенциального риска P_i (год^-1) в i-ом помещении здания определяется по формуле:

(П2.4)

где J – число сценариев возникновения пожара в здании; Q_j – частота реализации в течение года j-го сценария пожара, год^-1; Q_dij – условная вероятность поражения человека при его нахождении в i-ом помещении при реализации j-го сценария пожара.

П2.2. Расчет условной вероятности поражения человека при развитии аварии по различным сценариям

Для определения условной вероятности поражения человека проводят расчет количественных характеристик таких поражающих факторов, как интенсивность теплового излучения, длительность его воздействия, избыточное давление и импульс волны давления с помощью методов, приведенных в Приложениях 3, 4, 5. Вычисления проводят для заданных расстояний от места инициирования аварии. Количество вещества, принимающего участие в создании поражающих факторов, оценивают в соответствии с расчетным вариантом аварии.

В табл. П2.1 представлены статистические вероятности различных сценариев развития аварии с выбросом сжиженных углеводородных газов.

Таблица П2.1
