Изображение гармонического тока вектором на плоскости
Если на комплексной плоскости (в декартовой системе) изобразить вектор в момент времени t0, совпадающий с осью абсцисс, и заставить его вращаться по часовой стрелке вокруг центра координат, то проекция вектора на ось Ox будет изменяться по косинусоидальному закону, а проекция на ось Oy ‑ по синусоидальному с циклической частотой ω.
В каждый момент времени фаза этих гармонических колебаний будет определяться углом между таким вектором и Ox.
Если в момент времени t = 0 исходное положение вектора характеризуется некоторым значением угла φ0, что будет соответствовать сдвигу фаз адекватных гармонических колебаний.
Каждому гармоническому колебанию соответствует вполне определенный вращающийся вектор на комплексной плоскости.

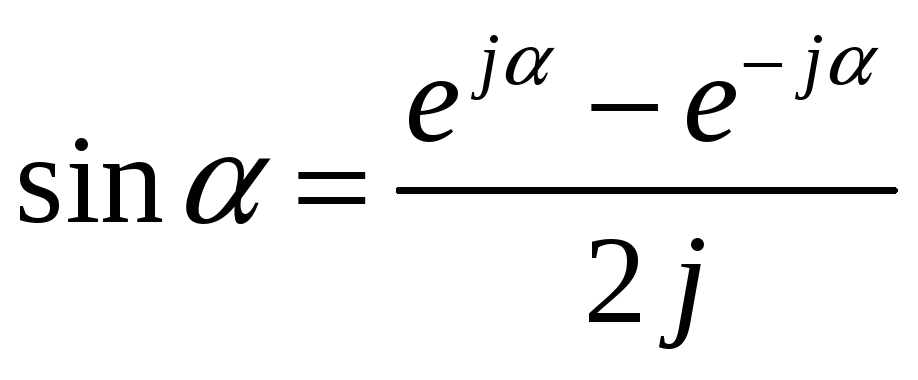

Это вполне согласуется с представлением функций cos и sin по формулам Эйлера.
İm=Imejφ0 – комплексная амплитуда – мгновенное значение колебания на момент времени t=0.
İд = İm/2 – комплекс действующего значения
İср – комплекс среднего значения
İm, İд, İср характеризуют колебание однозначно.
Можно рассчитывать цепь, содержащую реактивные элементы C, L, R и источник гармонической энергии теми же способами, что и цепи постоянного тока.
В результате расчета получим искомое значение İm или Ùm, после чего можно написать функцию тока или напряжения, дополнив фазу компонентой (слагаемым) ωt – sin(ωt+φ0).
Если ИЭЭ изменялся по закону синуса, то в выражении комплексного значения İ(t)=Imej(ωt+φ0) необходимо брать мнимую часть, если же по закону косинуса – действительную.
Умножение вектора на +j поворачивает его на 90° против часовой стрелки (в сторону опережения).

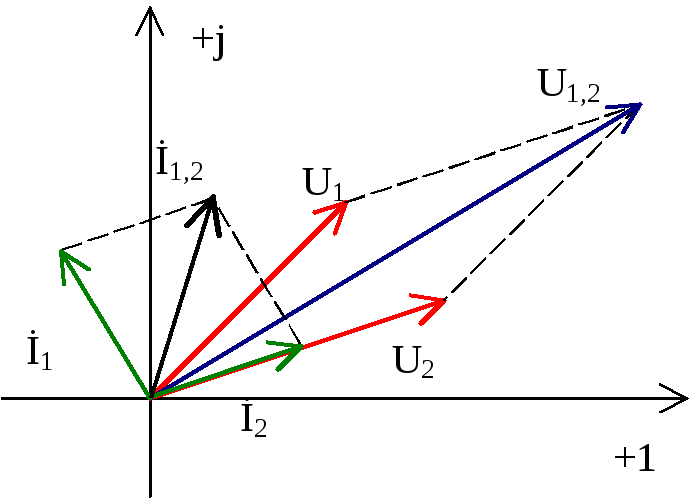

Н а комплексной плоскости можно изобразить все векторы токов и напряжений соответствующих элементов, рассматриваемых в цепи.
В активном сопротивлении ток и напряжение совпадают по фазе.
‑ мощность, которую будет показывать счетчик ЭЭ
Активная мощность характеризует потери энергии в сопротивлении.
Сопротивление проводника формируется 2-мя эффектами:
-
вытеснение тока на поверхность (скин-эффект)
-
эффект близости
Вытеснение тем более эффективное, чем быстрее скорость изменения тока (чем больше частота). При ↓ эффективного сечения проводника ↑ сопротивление.
Гармонический ток и напряжение в идеальной емкости
XC – модуль реактивного сопротивления емкости
Ток через емкость опережает напряжение на емкости на 90º.
М одуль сопротивления емкости не зависит ни от тока, ни от напряжения → емкость – элемент линейный.

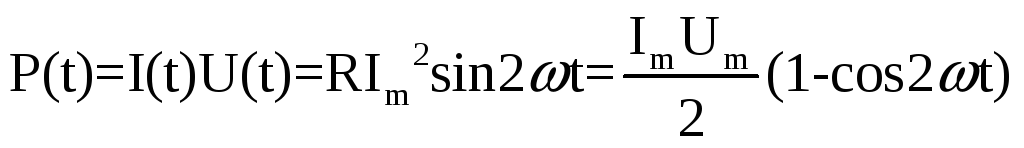

Мгновенная мощность
Гармонический ток и напряжение в реальной емкости (конденсаторе)
Схема 1 Схема 2
Схема 1
Базовый вектор надо выбирать так, чтобы при построении надо было учитывать взаимные фазовые сдвиги, равные 0°, 90°, -90°, 180°.
I(t) для этой цели не годится, т.к. для дальнейшей работы нужно будет вычислить R.
Любой конденсатор характеризуется добротностью.
Добротность характеризует отношение энергии, запасаемой в реактивном элементе, к энергии потерь. Чем этот показатель больше, тем лучше.
