Упругая (модель линейно деформируемой среды);
-
Пластические;
-
Реологические и др.
В практике проектирования применяют достаточно простой инженерный метод статического расчета обделок на заданные нагрузки с использованием модели местных деформаций, основанной на предложенной Винклером гипотезе о прямой пропорциональности между давлением и местным перемещением грунта. При расчетах по этому методу вначале определяют все действующие на обделку нагрузки, а затем рассчитывают ее на эти нагрузки как стержневую систему методом сил или перемещений строительной механики.
Статический расчет обделок методом сил получил название метода Метропроекта. Он достаточно универсален и позволяет рассчитывать как монолитные, так и сборные обделки постоянной и переменной по контуру жесткости в грунтах, обладающих упругими свойствами.
3. Расчет обделки
3.1. Горное давление на обделки, сооружаемые подземным способом
Способ определения горного давления на обделки тоннелей, сооружаемых горным и щитовым способами, зависит от возможности сводообразования в грунте над горной выработкой. Поэтому сначала необходимо вычертить возможный контур обрушения в соответствии с гипотезой сводообразования профессора М.М. Протодьяконова.
Исходные данные:
№ грунта – 16;
Наименование породы – гнейсы крупнозернистые выветрившиеся;
Нормативный коэффициент крепости – 3,2;
Удельный вес грунта – 25 кН/м3;
Расстояние между трещинами Вт – 0,2 м;
Кажущийся угол внутреннего трения породы – 60 град;
Уровень грунтовых вод выше УГР – 20 м;
Коэффициент фильтрации – 0,5…1,0 м/сут.
Высота свода обрушения грунта:
h1 = ,
где B – пролет свода обрушения, м;
f – расчетный коэффициент крепости грунта.
где – нормативное значение коэффициента крепости;
– коэффициент трещиноватости массива;
– коэффициент учета водопритока, расположения трещин и способа проходки.
Пролет свода обрушения в случае выработок сводчатого очертания:
B =
где b, h — ширина и высота тоннельной выработки, м;
φ – значение кажущегося угла внутреннего трения грунта, град.

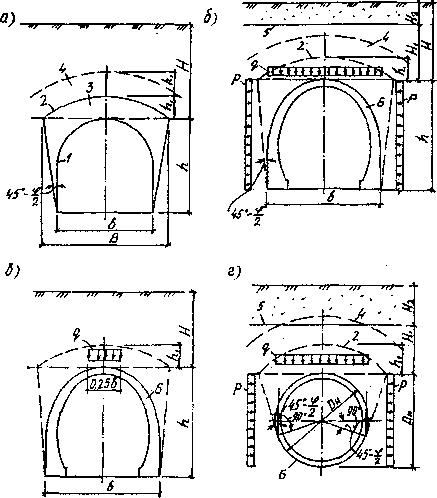

Рис. 3.1.1. Схемы для определения горного давления по гипотезе профессора М. М. Протодьяконова при сводообразовании:
1 – контур выработки; 2 – свод давления; 3 – свод обрушения; 4 – несущий свод;
5 – граница слоя слабого неустойчивого грунта; 6 – обделка тоннеля
Нормативная равномерно распределенная вертикальная нагрузка:
qn =
где - удельный вес грунта, кН/м3.
Нормативная равномерно распределенная по высоте горизонтальная нагрузка:
pn =
где ξа – коэффициент активного бокового давления грунта:
ξа =
3.2. Гидростатическое давление
В данном курсовом проекте грунтовые условия в частности уровень грунтовых вод hω и коэффициент фильтрации kф позволяют не учитывать гидростатическое давление при статическом расчете обделки, при условии выполнения определенных мероприятий по понижению УГВ.
Для понижения УГВ в курсовом проекте предусмотрены две дренажные трубы диаметром (d = 0,3 м) расположенные по подошве обделки, но не включенные в ее состав. Трубы имеют перфорацию для приема грунтовых вод внутрь самих труб.
3.3. Определение расчетных значений нагрузок
При расчете тоннельных обделок по первой группе предельных состояний (на прочность и устойчивость обделки, и прочность стыков сборных обделок) расчетные нагрузки определяют путем умножения нормативных значений на коэффициенты надежности по нагрузке
q =
p =
где f – коэффициент надежности по нагрузке.
