Точила ножные напольные

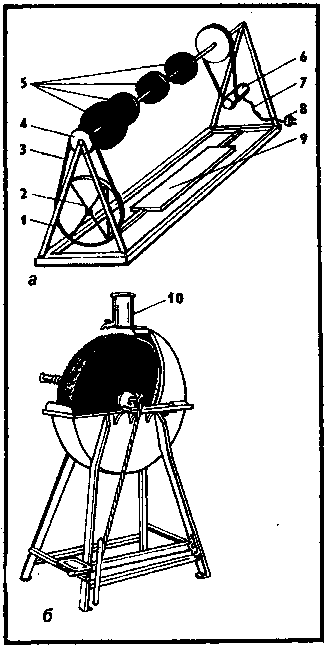

Рис. 4. Точила ножные бытовые напольные: т — переносное; б — стационарное; 1 — деревянная рама; 2 — приводное колесо кривошипного механизма; 3 — ремень; 4 — маховое колесо; 5 — шлифовальный круг; 4 — электродвигатель; 7 — . кабель; 8 — штепсельная вилка; 9 — педаль ; 11 — кран
Переносные ножные точила (рис. 4,а) можно увидеть у заточников ножей, работающих на улицах вблизи магазинов «Продукты», столовых и т.п. Эти точила имеют зачастую комбинированный привод. Один, ножной привод, устроен по принципу, имеющемуся у бытовой швейной машины, второй привод — от электродвигателя. 10...20 м кабеля всегда намотано на раму точила для подключения .двигателя к электросети. Когда это сделать невозможно, используют ножной привод. Такое точило оснащено кругами разного диаметра и назначения. Все круги насажены на общую ось со шкивом или шкивами. Несколько шкивов — это возможность изменять число оборотов шлифовальных кругов. Ступенчатый шкив с ручьями на каждой ступеньке облегчит и упростит конструкцию. Подобный шкив ставят и на вал электромотора. Последний так подвешивают к раме точила, чтобы была возможность регулировки натяжения приводного ремня.
Точило из стола с ножным приводом для бытовой швейной машины можно создать без особых трудностей. Ажурные чугунные столы допотопной машины марки «Зингер» и современные столы для швейных машин производства подольского завода для этого пригодны. Приставные электродвигатели к таким швейным машинам в течение многих лет выпускала наша промышленность.
Стационарные точила с ножным приводом (рис. 4,6) в 50-е годы серийно выпускались нашей промышленностью для заточки деревообрабатывающего инструмента типа стамесок, топоров и т.п. Песочные (кварцевые) шлифовальные круги ставили на точила. Смачивание водой шлифовального круга производили через кран или заливали ее в металлическую емкость, на которой стоял круг.
Таблица 6
Техническая характеристика точил с ножным приводом и песочным шлифовальным кругом
Параметры
|
Единица измерения |
Размеры точил |
|||
№1 |
№2 |
№3 |
№4 |
||
Диаметр круга |
Мм |
350 |
400 |
500 |
600 |
Высота круга |
Мм |
60 |
60 |
70 |
70 |
Вращение круга |
об/мин |
95 |
85 |
85 |
80 |
Масса |
Кг |
31 |
42 |
65 |
91 |
