Оптичнi системи в геодезичних приладах

Які оптичні системи та деталі використовують в геодезичних приладах?

В основному в геодезичних приладах використовують такi оптичнi деталi та системи

1) плоскопаралельнi пластини;

2) оптичнi клини;

3) призми повного внутрiшнього вiдбиття;

4) лупи;

5) мiкроскопи;

6) плоскi дзеркала;

7) сферичнi дзеркала;

8) зоровi труби.

Для чого використовують плоскопаралельні пластини?

Плоскопаралельнi пластини використовують для паралельного перемiщення свiтлових променiв, зокрема, у вiдлiкових пристроях.

Для чого використовують оптичний клин?

Оптичний клин використовують у вiдлiкових пристроях, зокрема для взяття вiдлiку в теодолiтах.

Для чого використовують призми внутрішнього відбиття?

Призми повного внутрiшнього вiдбиття використовують для скеровування променя.

Для чого використовують мікроскопи та лупи?

Лупи та мiкроскопи використовують для взяття вiдлiкiв.

Для чого використовують сферичні дзеркала?

Сферичнi дзеркала використовують для направлення свiтлових променiв.

Для чого використовують зорові труби?

Зоровi труби служать для збiльшення зображення предметiв, вiддалених на значнi вiддалi.

Що собою представляє лупа?

Лупа представляє собою збираючу двовипуклу лiнзу i служить для незначного збiльшення зображення.

Таким чином, встановили, що збiльшення лупи є оберненопропорцiйною величиною до фокусної вiддалi лiнзи. Тобто, чим бiльша фокусна вiддаль, тим збiльшення лупи менше. Маючи значення фокусної вiддалi лiнзи можемо знайти збiльшення лупи.

Яким є збільшення лупи?

Як правило, лупа дозволяє одержати чiтке зображення при збiльшеннi вiд 5 до 15 крат.

З чого складається найпростіший мікроскоп?

Найпростiший мiкроскоп складається iз збираючої лiнзи, що служить об'єктивом, та розсiюючої лiнзи, що служить окуляром.

Хід променів через мікроскоп.

Рисунок 3.3 – Хід променів через мікроскоп

Чому дорівнює збільшення мікроскопа?

Збiльшення такого мiкроскопу буде становити

.

Який принцип дії зорової труби з внутрішнім фокусуванням?

Принцип мiкроскопа використовують також у трубах внутрiшнього фокусування. Принцип дiї такої зорової труби грунтується на тому, що мiж об'єктивом та окуляром встановлюють розсiюючу лiнзу. Розсiюючу лiнзу встановлюють таким чином, щоб була можливiсть її перемiщення вздовж осi оптичної системи. Таке перемiщення виконують з допомогою гвинта кремальєри.

Які переваги зорової труби з внутрішнім фокусуванням?

Зорова труба з внутрiшнiм фокусуванням має переваги над трубою з зовнiшнiм фокусуванням, а саме:

1) можливiсть одержання бiльшого збiльшення за рахунок оптимальної компановки при меншiй довжинi труби;

2) бiльша стабiльнiсть вiзирної осi;

3) менша проникливiсть для пилу;

4) незмiннiсть довжини труби при перефокусуваннi.

Хід променів у дзеркально-лінзовій трубі.

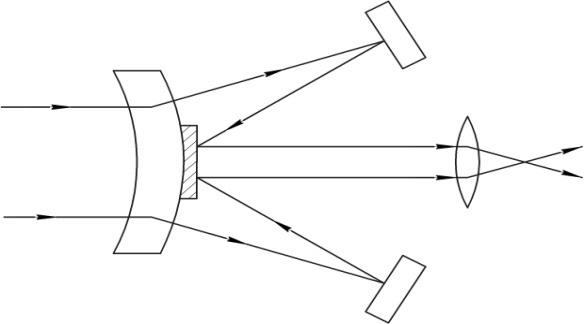

Рисунок 3.4 – Хід променів через дзеркально-лiнзовi труби

Складні окуляри і об’єктиви.

Як правило, у геодезичних приладах використовують складнi об’єктиви та окуляри. Їх називають так тому, що вони складаються з кiлькох склеєних лiнз. Це роблять для того, щоб зменшити недолiки зображень пiсля проходження променiв через лiнзи.

На рисунку 3.5 показано зображення деяких складних об'єктивiв та окулярiв.

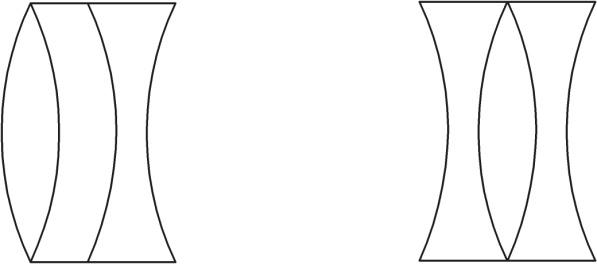

Рисунок 3.5 – Складні лінзи

Що собою являє коліматор?

Колiматор – довгофокусуюча зорова труба, у фокусi якої розмiщують сiтку ниток або джерело свiтла. В цьому випадку променi, що йдуть вiд джерела свiтла, будуть утворювати пучок паралельних свiтлових променiв.

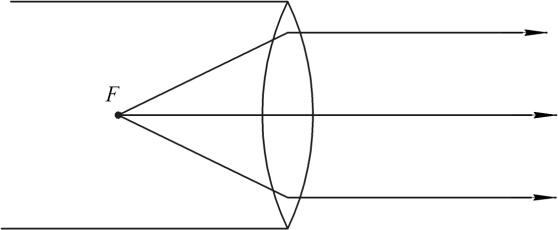

Рисунок 3.6 – Коліматор

Для чого використовують коліматор?

При наведеннi зорової труби на колiматор труба буде фокусуватись на безмежність. Цю властивiсть використовують для повiрки геодезичних приладiв, а також в iнженерно-геодезичних роботах. В iнженерно-геодезичних роботах колiматор використовують для визначення спiвпадання осей та невеликих кутових змiщень.

Для чого використовують оптичний висок?

Оптичний висок служить для центрування геодезичних приладiв з точнiстю 0,5 мм, в той час як нитковий висок дозволяє центрувати з точнiстю 1 - 2 мiлiметра.

Принцип дії оптичного виска.

Основним елементом оптичного виска є призма, що повертає промінь на 90°. Принцип дiї оптичного виска використовують також при розробцi приладiв вертикального проектування. Основна вiдмiннiсть полягає в тому, що в останніх промінь напрямлений вгору i вони служать для контролю вертикальностi iнженерних споруд.
