Осьовi системи, закрiпнi та навiднi гвинти

Що таке осьова система і принцип її роботи?

Одним з основних елементiв геодезичних приладiв є осьовi системи. Цi системи забезпечують обертання приладу чи його окремих частин вiдносно горизонтальної чи вертикальної осей. У залежностi вiд цього осьовi системи дiлять на вертикальнi та горизонтальнi.

Назвіть приклад горизонтальної осьової системи.

Прикладом горизонтальної осьової системи є система обертання зорової труби нiвелiра.

Які вимоги ставлять до осьових систем?

До осьових систем представляють дуже високi вимоги. Точнiсть виготовлення елементiв осьових систем повинна складати 0,5 - 1 мiкрона. Проміжок мiж елементами осьових систем має бути в межах 0,5 - 1 мiкрона. Зменшення проміжку не допускається, оскiльки при цьому масляне мастило не буде ефективно працювати, а при бiльшому проміжку буде вiдбуватись ефект "вiсiмки".

Циліндрична осьова система.

Циліндрична осьова система

Такi системи дозволяють зменшити вплив ваги приладу на осьову систему, а все навантаження буде передаватись на верхню та нижню частини.

Які осьові системи використовують в сучасних геодезичних приладах?

У сучасних геодезичних приладах для компенсацiї навантаження та забезпечення плавного обертання використовують шаропiдшипники. Їх розмiщують у верхнiй та нижнiй частинах осьової системи. Використання шаропiдшипникiв дозволяє зменшити зношування осей, при цьому стирання шарiв буде хаотичним i вiдповiдно рiвномiрним.

Для чого використовують закріпні гвинти?

Закрiпнi гвинти використовують для закрiплення вертикальних та горизонтальних осей.

Які вимоги ставлять до закріпних гвинтів?

До них ставлять такi вимоги:

1) закрiпнi осi повиннi бути надiйними;

2) закрiпнi гвинти повиннi дiяти при незначних зусиллях;

3) дiя закрiпних гвинтiв не повинна призводити до зношування поверхнi осi.

Які особливості роботи навідного гвинта?

За допомогою навiдного гвинта можемо перемiщувати механiзм закрiплення та наведення. Таким чином, можемо перемiщувати i вiсь приладу :

1) навiдний гвинт не буде працювати, якщо закрiпний гвинт не буде опиратись на вiсь;

2) навiдний гвинт може працювати у певних межах.

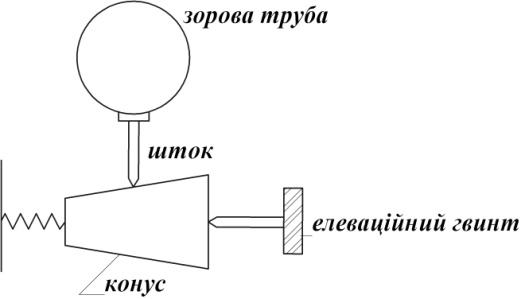

Схема елеваційного гвинта

Який принцип дії елеваційного гвинта?

Принцип дiї елевацiйного гвинта полягає в такому:

1) при вкручуваннi елевацiйного гвинта перемiщується конус, що приводить до пiдняття штока i вiдповiдно зорової труби;

2) при викручуваннi елевацiйного гвинта пiд дiєю пружини конус буде перемiщуватись в протилежну сторону, що приведе до опускання штока i вiдповiдно зорової труби.
