2.2. Плотери
Плотер використовується для виведення переважно графічної інформації. Є векторним пристроєм і переважно для виведення зображень, що вимальовувалися лініями.
Першими з'явилися і традиційно широко використовуються перові плотери. Друкуючим пристроєм в перових плотерах є вставлені в барабан, що обертається, змінні фломастери. На базі даних плотерів було створено ще один периферійний пристрій - каттер (cutter), в якому вузол, що пише, замінений на ріжучий інструмент.
Деякі моделі графічних пристроїв комплектуються або можуть оснащуватися насадками, доповнюючими їх функціями сканера.
Основні сфери застосування плотерів:
. моделювання
. автоматизоване проектування (CAD)
. архітектурне проектування
. ювелірна справа
. виготовлення прототипів і лінійних форм
. дизайн упаковки
. гравіювання по різних матеріалах
. розкрій тканин
. геоінформаційні системи (ГИС)
Перові плотери умовно можна розділити на три групи:
· плоттери, що використовують фрикційний притиск для переміщення паперу у напрямі однієї осі і руху пера по іншій;
· барабанні (або рулонні плоттери), такі, що працюють приблизно так само, як і фрикційні, але такі, що використовують для переміщення безперервної перфорованої стрічки паперу спеціальний трактор (tractor feed);
· планшетні плоттери, в яких папір нерухомий, а перо переміщається по обох осях.
Різні моделі плоттерів можуть мати як одне, так і декілька пер різного кольору (зазвичай 4-8).
Типи пер:
· Гнітючі (що заправляються чорнилом)
· Кулькові (аналог кулькової ручки)
· Пера з трубчастим вузлом (інкографи), що заправляється спеціальною тушшю.
· Спеціалізовані (ріжуче вістря і т. д.)
Деякі моделі графічних пристроїв оснащуються вбудованим буфером (1 Мбайт і більше). Більшість відомих сьогодні ріжучих плотерів керуються за допомогою однієї з двох мов. Це або мова HPGL ( Hewlett Packard Graphics Language), або мова DMPL (Digital Microprocessor Plotter Language). Графічна мова HP-GL (Hewlett-packard Graphics Language) є стандартом в промисловості і сумісний з багатьма прикладними програмами (Correldraw, Cad/cam/cae системи і т. д.). Деякі плоттери використовують власні графічні мови (наприклад, мова DXY-GL моделей фірми Roland).
-
Комбіновані пристрої введення/виводу
Існують пристрої, за допомогою яких можна як вводити графічну інформацію, так і виводити.
Широко поширений багатофункціональний пристрій (БФП) "все в одному"– принтер /копір/сканер/факс. Наскільки економічно і зручно ним користуватися – питання залишається відкритим.

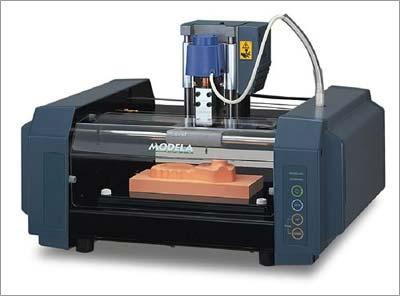

Складнішим і дорожчим пристроєм є настільні три-координатні машини Mdx-15 і Mdx-20 фірми Roland. Машина поєднує в собі функції трьохкоординатної фрезерної машини і 3D-сканера.
Механічна частина такого пристрою вельми дорога, і тут "комбайн" напевно себе виправдає.
При встановленій скануючій головці машина здатна оцифровувати тривимірні об'єкти, створюючи їх точні комп'ютерні моделі. Після зміни скануючої головки на фрезерну Mdx-20/15 перетворюється на повноцінну трьохкоординатну фрезерну машину.
Mdx-20/15 використовують для виготовлення тестових зразків, для зниження кількості виробничих помилок, зменшення тимчасових витрат і вартості, при створенні нового продукту.
Діапазон об'єктів для сканування включає як м'які, так і пластилінові моделі, свіжі фрукти або квіти, недоступні іншим контактним сканерам. MDX може також сканувати скляні об'єкти, що завжди представляло складність для оптичних сканерів, оскільки промені проходили крізь скло, не відбиваючись.
