2. Модель изделия как система технических элементов

Изделие это системная комбинация материалов, предметов, программных и иных компонентов, готовая к использованию по назначению.

Существующей моделью является конструкторско-технологическая документация на изделие, включающая огромное количество данных, как ранее созданных, так и постоянно создаваемых в ходе текущей практической деятельности. КТД – это основной результат процессов проектирования изделия и технологической подготовки производства.

Виды документов:

1. Спецификация изделия (отражает его состав)

Изделие состоит из следующих компонентов (входящих в его состав и рассматриваемые как единое целое):

• деталь,

• сборочная единица,

• узел.

Спецификация (состав изделия) – это перечень компонентов изделия с указанием для каждого из них определенных характеристик (атрибутов).

Спецификация представляет собой иерархически организованный список, отображающий вхождение деталей в узлы и агрегаты.

2. Схема изделия (отражает разные стороны его структуры)

Под структурой изделия понимают описание отношений между компонентами изделия, обычно представляемое в виде древовидного или сетевого графа, вершинами которого являются компоненты, а отношениями – ребра, соединяющие вершины.

Различают два вида структур:

• функциональная структура (блок-схема) формально описывает энергетические и информационные связи между компонентами изделия;

• физическая структура, отображающая геометрические, кинематические, электрические и иные связи (отношения) между компонентами изделия.

3. Конфигурация изделия (объединяет понятия структуры и состава изделия)

Конфигурация изделия предполагает, что конкретные компоненты в составе изделия обладают определенными значениями характеристик (атрибутов).

Базовая конфигурация изделия – конфигурация изделия, утвержденная в установленном порядке в качестве основной (эталонной).

Обычно это хронологически первая утвержденная конфигурация.

В процессе ЖЦ базовая конфигурация изделия может изменяться.

Управление конфигурацией изделия – процесс, включающий в себя: идентификацию, проверку, изменение конфигурации, подготовку отчетности об этих действиях.

Модификация изделия

Модификация изделия предполагает изменение таких характеристик изделия, как дизайн, уровень качества или свойств с целью привлечь новых пользователей и интенсифицировать потребление.

Изменение внешнего оформления придает изделию привлекательность и современность. Часто именно дизайн изделия определяет соответствие продукта своему времени, в то время как функциональные свойства не изменяются.

Улучшение качества имеет смысл осуществлять в тех случаях, когда выполняются следующие условия:

• качество товара поддается улучшению;

• покупатели верят утверждениям об улучшении качества;

• достаточно большое количество покупателей хотят улучшения качества товара. Улучшение свойств товара позволяет сделать его функционирование более безопасным, более удобным.

Для моделирования ЖЦИ целесообразно использовать формализованное представление КТД и самого изделия.

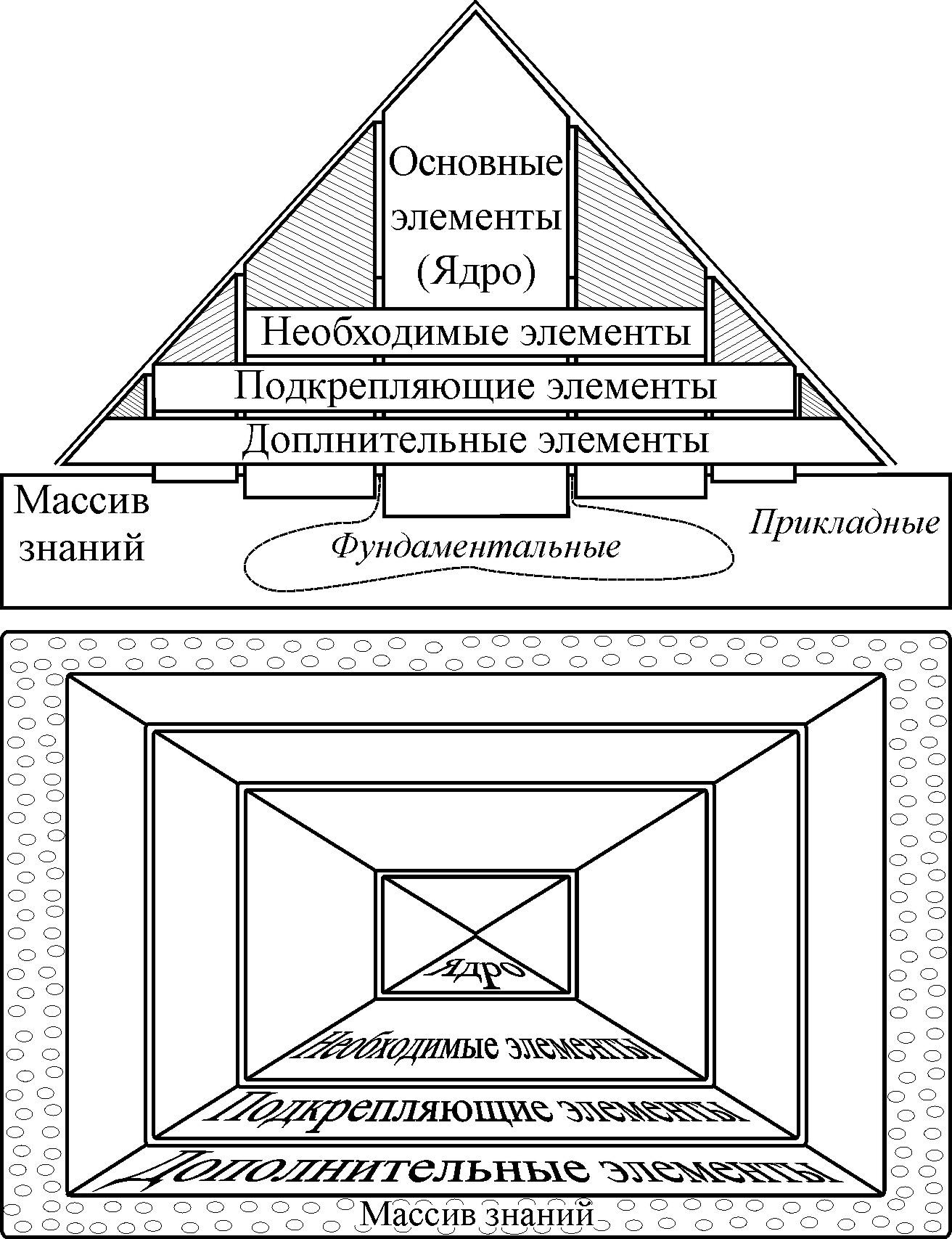

Рис. 2

Основные элементы (ядро) изделия – базовый комплекс элементов изделия, который удовлетворяет основному требованию потребителя. Например, основными элементами (ядром) в компрессоре являются узлы, обеспечивающие производство сжатого воздуха.

Необходимые элементы в изделии непосредственно связаны с основными элементами и обеспечивают их исправное (работоспособное) состояние при транспортировке, эксплуатации, техническом обслуживании, ремонте и утилизации. Например, компрессоры должны быть обеспечены элементами, которые очищают сжатый воздух от масляных частиц.

Подкрепляющие элементы обеспечивают удобство потребителя изделие при эксплуатации. Эти элементы непосредственно не связаны с основными элементами, но могут оказаться решающими в случае идентичности параметров основных элементов. Подкрепляющие элементы определяют эффективность и удобство эксплуатации изделия.

Добавленные элементы изделия характеризуют его важные отличия от аналогичных изделий. Добавленные элементы изделия являются своеобразным индикатором соотношения «цена-качество».

Массив знаний – это информационное поле изделия, включающее совокупность явлений, отношений, концепций, идей, теорий и материальных объектов (аналогов, прототипов).

Все элементы изделия содержат скрытые (потенциальные) возможности, которые формируются конструкторами вне зависимости от ТЗ (например, запас прочности конструкции). Эти возможности базируются на опыте и профессионализме разработчиков.

Знание скрытых (потенциальных) возможностей изделия создает возможность проведения его эффективной модернизации. При этом главной задачей является обнаружение этих возможностей изделия.
