4.8 Чертёж фланца с одним отверстием
Задача: Начертить фланец с одним отверстием (выделен жирным), а затем размножить отверстия до шести.
1. Открыть файл Чертёж4 и сохранить его под именем Чертёж5. Начертить фланец с одним отверстием (рис. 4.4). 2. Выделить элемент, подлежащий копированию, щелчком мыши. Вызвать команду Копия по концентрической сетке. 3. Указать базовую точку выделенного элемента (центр окружности). 4. Вызвать кнопкой Параметры строку настройки и установить необходимые значения (в соответствии с рис. 4.5). |
Рис. 4.4 – Фланец с одним отверстием. |
5. Указать базовую точку концентрической сетки.
Рис. 4.5 – Параметры команды Копия по концентрической сетке.
4.9 Преобразование чертежа Вала
1. Открыть файл Чертёж4 и сохранить под именем Чертёж6.
2. Открыть вид Вал. Произвести редактирование чертежа:
– выделите рамкой правую часть вала и сотрите ее, нажав Delete.
– уберите оставшиеся контурные линии командой Усечь кривую;
– обрежьте осевую линию, используя команду Усечь кривую 2 точками:
1) после вызова команды подведите прицел курсора к осевой линии и щёлкните мышью (линия изменит цвет);
2) с помощью локальной привязки Точка на кривой укажите точку на осевой линии, после которой эта линия будет стерта (появится пометка точки);
3) вторую точку укажите щелчком в любом месте правее конечной осевой линии (между точками 1 и 2, линия сотрётся, и вал станет выглядеть, как показано на рис. 4.6); – уменьшите большой диаметр: 1) выделите мышью нижнюю образующую большего цилиндра; 2) вызовите команду Сдвиг; 3) укажите базовую точку (следите за информацией в строке сообщений) на отмеченном |
Рис. 4.6. Чертеж вала после стирания правой части. |
отрезке, например, крайнюю левую;
4) задайте новые координаты этой точки (0, 5) и нажмите кнопку ;
5) так же поступите с верхней образующей цилиндра (рис. 4.7); 6) уберите оставшиеся контурные линии командой Усечь кривую; – нанесите размер длины на левой части цилиндра: 1) переключателем Размеры и технологические обозначения на панели инструментов вызовите инструментальную панель Размеров и нажмите кнопку Линейный размер; |

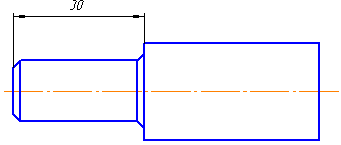

Рис. 4.7. Чертеж вала после редактирования большого цилиндра. |
2) укажите граничные по длине точки левого цилиндра;
3) если фантом появившейся размерной линии не параллелен осевой линии вала, то в строке параметров объекта щелкните на кнопке Горизонтальный;
4) установите размер, как показано на рисунке (рис. 4.7);
– удлините левый и правый цилиндры вала: 1) вызовите команду Деформация сдвигом и обведите рамкой левую часть меньшего цилиндра; 2) укажите базовую точку (по предложению строки сообщений), например, точку пересечения левого торца цилиндра с |
Рис. 4.8. Чертеж вала после команды Деформация сдвигом. |
осевой линией;
3) укажите новое положение базовой точки в относительных координатах (в поле Сдвиг Х введите –15, в Сдвиг У – 0), появится изображение (рис. 4.8);
4) то же самое проделайте с правой частью вала.
– поверните изображение на 180°: 1) выделите все изображение вала, вызовите команду Поворот ; 2) укажите базовую точку на вале и установите точку центра поворота (если действия были правильными, то фигура изменит цвет); |
Рис.4.9 – Чертеж вала после поворота. |
3) в строке параметров объектов нажмите кнопку Удалять исходные объекты и укажите угол поворота (рис. 4.9).
3. Сохранить и закрыть файл.
