4.6 Выполнение чертежа с использованием привязок

Задача: Выполнить построения в соответствии с рис. 4.2.

1. Откройте файл чертежа Чертёж2 и, не выполняя каких-либо действий, сохраните его под именем Чертёж3.

2. Вызовите окно Установка глобальных привязок, щелкнув правой кнопкой мыши на кнопке Привязки в строке текущего состояния. Установите привязки Ближайшая точка, Пересечение, и установите флажки

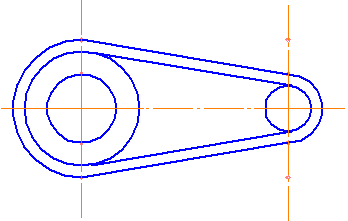

Рис. 4.2 – Использование привязок.

Динамическое отслеживание и Отображать текст. ОК.

3. Вычертите окружности радиусами 10мм и 25мм, центры которых совпадают с центрами уже начерченных дуг радиусами 15мм и 30мм (рис. 4.1). Для этого надо:

– вызвать команду Окружность;

– щелкнуть правой кнопкой мыши в любом месте рабочего поля и выбрать из контекстного меню Привязка/Центр;

– подвести курсор к большой дуге и при появлении надписи Центр щелкнут левой кнопкой мыши, определив тем самым центр окружности точно в центре большой дуги;

– ввести с клавиатуры диаметр окружности 50мм Enter;

– вновь вызвать контекстное меню и начертить окружность диаметром 20мм центром, совпадающим с центром малой дуги Enter.

5. Провести касательные к только что построенным окружностям:

– вызовите команду Отрезок касательный к двум кривым;

– укажите курсором поочередно обе окружности;

– появится изображение четырех касательных, из которых выберите две внешние;

– нажмите на кнопку Создать объект на панели специального управления, указатель выбора касательных переместится на другой объект;

– если указанный объект именно тот, который нужен, то вновь нажмите кнопку Создать объект (в противном случае используйте кнопки К следующему/предыдущему объекту).

6. Используя глобальные привязки, проведите окружность радиусом 30мм в соответствии с рис. 4.2. Для этого вызовите команду Окружность и укажите на пересечение вспомогательных прямых как на центр окружности.

7. Нанесите осевые линии на полученном контуре детали:

– вызовите команду Параллельный отрезок;

– в строке текущего состояния смените стиль линии – щелкните на поле Стиль линии и в списке выберите – Осевая;

– щелкните на средней горизонтальной вспомогательной линии (цвет линии изменится) и в цифровом поле Расстояние строки параметров объектов назначьте 0;

– щелкните слева от контура изображения, а затем – справа, в результате появится осевая линия;

– таким же образом проведите две вертикальные осевые линии.

8. Сотрите все вспомогательные линии:

– поочередно укажите каждую линию (место указания выбирайте подальше от контура чертежа), держа нажатой клавишу Shift;

б) когда будут отмечены все необходимые линии, отпустите клавишу Shift нажмите Delete;

в) все отмеченные линии сотрутся (пропадут и осевые линии);

г) в строке меню щелкните на кнопке с Обновить изображение (осевые линии восстановятся).

В результате на экране монитора должен получиться чертеж в полном соответствии с рис. 4.2.

4.7 Команды конструирования объектов

Задача: Выполнить построения в соответствии с рис. 4.3.

1. Открыть файл Чертёж3 и сохранить его под именем Чертёж4.

2. Создать новый вид под именем Вал в масштабе 2:1.

3. Выполнить чертеж вала (без нанесения размеров):

– проведите осевую линию (глобальные привязки должны быть включены), сменив при этом стиль линии с основного на осевой (в процессе работы в случае неудачи нажимайте кнопку Отмена на панели управления);

– проведите левую вертикальную линию детали основным стилем произвольной длины, но не менее 70мм;

– проведите три параллельных линии относительно первой (базовой) на расстояниях 15, 40 и 70мм, используя поле Расстояние в строке параметров объектов;

– используя кнопку Указать заново на панели специального

Рис. 4.3 – Чертеж вала.

управления, назначьте осевую линию как базовую для проведения горизонтальных линий (в окне Установки глобальных привязок установите флажок Точка на кривой, остальные – сбросьте);

– проведите сверху и снизу относительно осевой линии на расстояниях в 7, 15 и 10мм параллельные прямые, привязываясь каждый раз к вертикальным линиям;

– отредактируйте чертеж:

1) кнопкой Панель редактирования переключите инструментальную панель в режим редактирования и нажмите на кнопку Усечь кривую;

2) наведите квадрат курсора на одну из линий, выходящих за контур вала (линия поменяет цвет), и щелкните на выступающем конце отрезка – отрезок сотрется до контура детали;

– в правой части чертежа проведите вертикальную осевую линию, используя привязку Середина;

– проведите два параллельных отрезка по обе стороны от вертикальной осевой линии на расстоянии 5мм;

– увеличьте изображение Вид/Увеличить масштаб рамкой, заключив все изображение в рамку (щелкните правее и выше изображения, затем – левее и ниже);

– проведите линию пересечения двух цилиндров:

1) используйте команду Дуга по трем точкам (добавьте в глобальные привязки привязку Пересечение);

2) вторую дугу проведите симметрично первой, используя кнопку Симметрия в панели редактирования (следите за подсказками в строк сообщений);

3) уберите лишние линии командой Усечь кривую;

– проведите линию обрыва, используя команду Ввод кривой Безье на панели Геометрии (первую и последнюю точки установите за контурами чертежа, а после проведения линии сотрите концы, выступающие за контуры детали).

Внимание. Область штриховки должна быть замкнутой, поэтому линии, образующие контур должны заведомо пересекаться. Для достижения этого рекомендуется линии пересечения продлевать за контур детали или использовать команду Выровнять по границе. Проверку «подозрительных» узлов следует осуществлять командой Увеличить масштаб рамкой.

4. Построить фаски в обозначенных на чертеже местах:

– на меньшем диаметре высота фаски 1,6мм, причем фаска на торце должна быть выполнена внутрь цилиндра, а на другом конце – наружу (в последнем случае следует использовать кнопку Усечение первого объекта);

– проведите линии пересечения цилиндра с конусом;

– на правом торце высота фаски 2мм.

5. Нанести штриховку на месте обрыва:

– нанесите штриховку справа от отверстия методом прямого указания внутренней области будущего заштрихованного поля;

– параметры штриховки: шаг – 2мм, материал – металл;

– нанесите штриховку слева от отверстия (параметры штриховки те же).

– щелкните на кнопке Создать объект, если штриховка состоялась, в противном случае – на кнопке со знаком .

6. Сохранить и закрыть чертеж.
